Cadena transportadora casquillo de tope

製品写真
  • Las dimensiones externas son las mismas que las de la propia cadena transportadora, pero el diámetro exterior del casquillo se ha aumentado para mejorar la carga admisible del rodillo.
  • Esto permite el transporte de cargas aún más pesadas.
  • También se puede utilizar para prevenir el desgaste del diámetro exterior de los bujes.
  • Temperatura ambiente: -20 ℃ a 200 ℃
  • *El coeficiente de fricción cuando la cadena está en funcionamiento es 0,10 (con aceite) y 0,18 (sin lubricación).

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

バナー画像

Catálogos y manuales de instrucciones

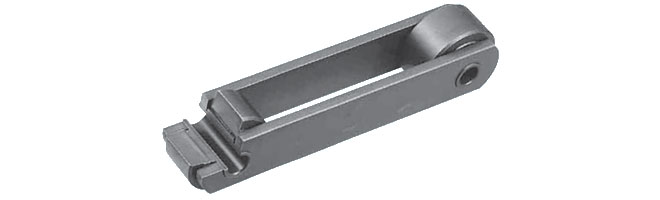

Estructura

Estructura

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
100mm 150mm 152.4mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 R RF10100R-DB□ RF10150R-DB□ --- --- --- --- --- --- 50.8 30
F --- RF10150F-DB□ --- --- --- --- --- ---
RF6205 R --- --- RF6205R-DB□ --- --- --- --- --- 57.2 37.1
F --- --- RF6205F-DB□ --- --- --- --- ---
RF12 R --- --- --- RF12200R-DB□ RF12250R-DB□ --- --- --- 65 37.1
F --- --- --- RF12200F-DB□ RF12250F-DB□ --- --- ---
RF17 R --- --- --- RF17200R-DB□ RF17250R-DB□ RF17300R-DB□ --- --- 80 51.4
F --- --- --- RF17200F-DB□ RF17250F-DB□ RF17300F-DB□ --- ---
RF26 R --- --- --- --- RF26250R-DB□ RF26300R-DB□ RF26450R-DB□ --- 100 57.2
F --- --- --- --- RF26250F-DB□ RF26300F-DB□ RF26450F-DB□ ---
RF36 R --- --- --- --- --- RF36300R-DB□ RF36450R-DB□ RF36600R-DB□ 125 66.7
F --- --- --- --- --- RF36300F-DB□ RF36450F-DB□ RF36600F-DB□
*Es posible que haya disponibles tamaños y distancias de paso distintos a los indicados anteriormente. Póngase en contacto con nosotros para obtener más información.
Tanto la cadena como los accesorios tienen las mismas dimensiones que las cadenas transportadoras de uso general.
　　　El recuadro de la tabla es donde se introduce el código de especificación de la cadena. (Ejemplo: Serie AT casquillo de tope → DBAT) このページの上へ戻る
