Toughroller
- Excelente para mover, trasladar y transportar objetos pesados.
- Consta de un cuerpo y rodillos sin fin, los cuales (compuestos de rodillos, pasadores y placas de unión) se enrollan alrededor de la placa central del cuerpo. Si se comparara este principio de funcionamiento con el de un rodamiento convencional, la placa central sería pista interior, los rodillos serían las bolas, las placas de unión y los pasadores formarían la jaula, y la superficie de contacto sería pista exterior.
Objetivo
- • Mover y transportar objetos pesados
- - Cuando la frecuencia de transporte es baja y no merece la pena instalar una cinta transportadora
- ・Si quieres aprovechar el espacio de forma eficaz
- • Guía deslizante para artículos largos

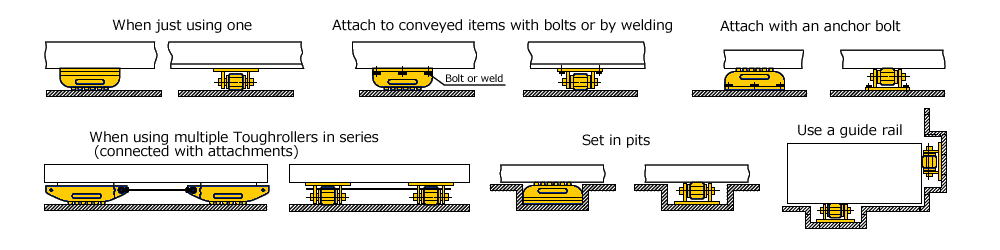

Ejemplo de instalación
Características
-
• Centro de gravedad bajo para un transporte estable
Su baja altura reduce la necesidad de elevar los objetos transportados, lo que permite un transporte estable con un centro de gravedad bajo.
-
・Compacto y potente
La carga está soportada por múltiples rodillos, por lo que ofrece una alta capacidad de carga a pesar de su tamaño compacto.
-
・Resistente y duradero
La estructura está soldada a una placa superior, lo que le confiere una rigidez y robustez excepcionales. Además, las piezas principales están endurecidas para una excelente resistencia al desgaste.
-
-Tipo rodillo plástico disponible
rodillo plástico, y su peso es aproximadamente la mitad que el de un rodillo de acero, lo que facilita su transporte.
El ruido de funcionamiento de rodillo plástico es menor que el de los rodillos de acero y no produce ningún sonido metálico estridente.
*Evite la luz solar directa para rodillo plástico.
-
・Abundantes opciones
Disponemos de una variedad de opciones para satisfacer sus necesidades.
-
• Carrera ligera
Mediante el uso de rodillos muy redondos que funcionan según el mismo principio que los cojinetes, se reduce la resistencia a la rodadura, lo que permite transportar objetos pesados con poca fuerza.
Simulación de ahorro de energía utilizando Toughroller
Método de transporte Coeficiente de fricción (μ) Fuerza requerida para el transporte (F) Requisitos de potencia (W) Ahorro de energía
arrastrar
0.3 2.94kN 0.49kW -
Utilice una cinta transportadora de rodillos.
0.1 0.98kN 0.16kW Los requisitos de energía se redujeron aproximadamente en un 30%.
Utilice un Toughroller
0.03 0.29kN 0.05kW Los requisitos de energía se redujeron aproximadamente en un 30%.
Utilice rodillo plástico Toughroller
0.04 0.39kN 0.07kW Requisitos de energía reducidos a aproximadamente el 43% [Ejemplo] Al transportar una carga de 1000 kg durante 1 hora al día a 10 m/min.
- Fuerza necesaria para el transporte [kN]:
F=W×G×10 -3 ×μ - Potencia requerida [kW (kN·m/s)]:
P=F×V×1/60 - Peso: W=1000 kg
- Velocidad: V=10 m/min
- Aceleración gravitacional: G = 9,80665 m/s 2
- Coeficiente de fricción: μ
*Del artículo 3 de la Orden de Ejecución de la Ley de Promoción de Medidas contra el Calentamiento Global
- Fuerza necesaria para el transporte [kN]:

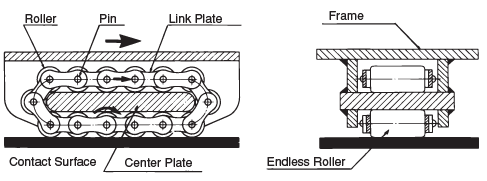

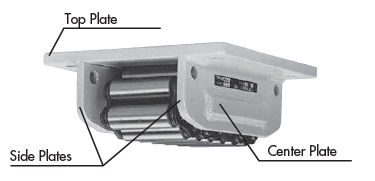

Estructura
tipos
-
- Rodillo de acero tipo: Capacidad de carga básica: de 14,7 kN (1500 kgf) a 1961 kN (200000 kgf)
El rodillo de acero es un Toughroller compacto y resistente con una placa central y rodillos endurecidos, que ofrece una alta capacidad de carga.
-
-rodillo plástico tipo: Capacidad de carga básica: de 2,94 kN (300 kgf) a 34,3 kN (3500 kgf)
rodillo plástico es Toughroller que utiliza plástico de ingeniería (plástico de ingeniería) para su fabricación.
Las características básicas del Toughroller se combinan con la funcionalidad del rodillo de plástico de ingeniería.
En particular, "Toughroller Jr." es un modelo económico, ligero y sencillo que resulta fácil de usar.
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| TUF25 | - | ESP | |
| ｜ tamaño |
｜ Tipo de archivo adjunto ESP: Tipo de placa lateral extendida SGR1: Rodillo guía lateral en un lado SGR2: Rodillos guía laterales en ambos lados SPK: Con púas SKT: Tipo falda GPD: con almohadilla de goma SCR: Con raspador Piezas opcionales HDL: Manejador TTB: Tocadiscos |
||
Nota: Póngase en contacto con nosotros si necesita que se instalen opciones antes del envío.
Lista de productos
※Haz clic para ver información detallada
| Número de modelo | capacidad de carga básica | |
|---|---|---|
| kN | {tonelada} | |
| TUF-J | 14.7 | 1.5 |
| TUF6 | 58.8 | 6 |
| TUF12 | 118 | 12 |
| TUF25 | 245 | 25 |
| TUF40 | 392 | 40 |
| TUF65 | 637 | 65 |
| TUF100 | 980 | 100 |
| TUF200 | 1961 | 200 |
| Número de modelo | capacidad de carga básica | |
|---|---|---|
| kN | {tonelada} | |
| TUF-JP | 2.94 | 0.3 |
| Número de modelo | capacidad de carga básica | |
|---|---|---|
| kN | {tonelada} | |
| TUF1P | 9.8 | 1 |
| TUF2P | 19.6 | 2 |
| TUF4P | 34.3 | 3.5 |
| Número de modelo | capacidad de carga básica | |
|---|---|---|
| kN | {tonelada} | |
| TUF25W-ESP-TTB | 245 | 25 |
| TUF4WP-ESP-TTB | 34.3 | 3.5 |
El modelo de doble rodillo es un modelo con placa lateral extendida y plato giratorio de serie.
