cadena modular plástica tipo WT2515G-M
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- Serie WT2510 de Bevedolphin para la industria de bebidas
- Ideal para transportar envases de bebidas.
- Se puede instalar en el mismo eje que el mismo tipo curvo TTUPM838H de la serie Bevedolphin.
- El diseño de cintas transportadoras es sencillo cuando se utilizan múltiples hebras porque el nivel de transporte permanece invariable.
Características
-
・Se utiliza un pasador de plástico escalonado especial con un enchufe y un pasador integrados en el pasador de conexión, lo que resulta muy eficaz para evitar la entrada de materia extraña.
La serie Bevedolphin incluye un accesorio para evitar que se desvíe y es ideal para transportar envases de bebidas.
-

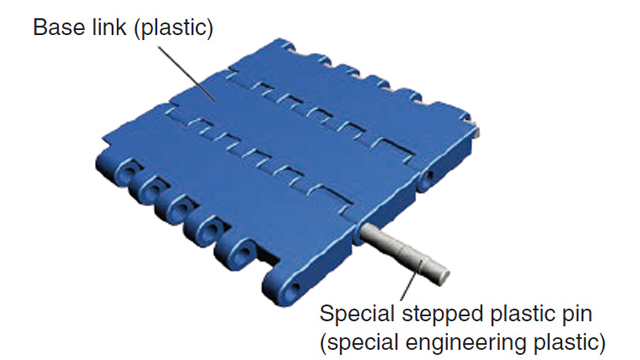

- Para los pasadores de conexión se utilizan pasadores de plástico escalonados especiales.
Se utiliza un pin de plástico escalonado especial que integra el enchufe y el pin, reduciendo el riesgo de que se mezclen materias extrañas.
Tiene una estructura simple que consta únicamente del eslabón principal y el pasador, lo que facilita su uso.
-
Serie Bevedolphin, ideal para el transporte de envases de bebidas
Combinando las series Bevedolphin, se puede estandarizar el diseño de las cintas transportadoras.
-

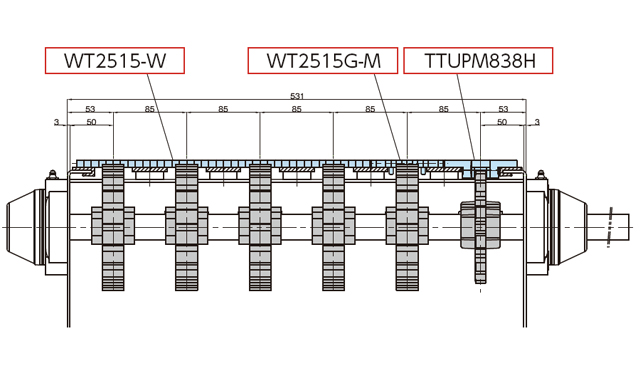

・Combinación de los tipos TTUPM838H y WT2515G-M
*La ilustración muestra un ejemplo de instalación.
El tipo WT2515G-M para transporte recto y el tipo TTUPM838H para transporte curvo se pueden instalar en el mismo eje.
Dado que el nivel de transporte no cambia, el diseño de la cinta transportadora es sencillo al disponer múltiples hebras. *El diagrama anterior es un ejemplo de instalación.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | ● | ● | △ | ● | ● | ● | ● | ● | ● |
| pequeño | ● | ● | △ | ● | ● | ● | ● | ● | ● |
Objetivo
- ■ Transporte de envases de bebidas
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WT2515G-M |
|
|
| Ancho de cadena mm | 83.8 |
