cadena transportadora con rodillos de rodamiento　serie libre de lubricación resistente al agua

Fotos del producto
  • Al alternar rodillos de acero inoxidable y cojinete cilíndrico especiales en el interior del rodillo, no se requiere lubricación adicional y se puede utilizar en ambientes húmedos.
  • Existen dos tipos de rodillos: WEBR y WEBF.
  • Rango de temperatura de funcionamiento: de 0 ℃ a 50 ℃

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

Imagen de banner

Catálogos y manuales de instrucciones

Estructura y características

  • ・Diagrama de la estructura del rodillo del rodamiento

    Diagrama de la estructura del rodillo de rodamiento

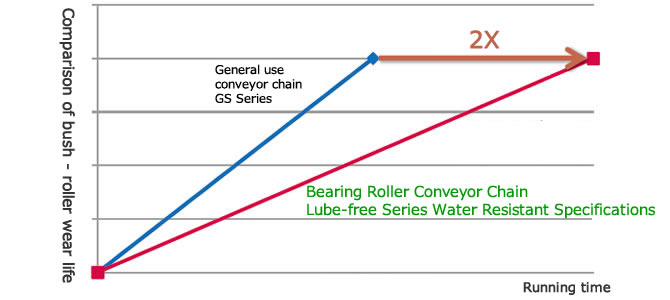

  • - Comparación de la vida útil entre bujes y rodillos

    Comparación de la vida útil entre bujes y rodillos

    *En comparación con nuestros resultados experimentales (sin repostaje adicional)

    El doble de vida útil de la cadena transportadora Serie GS sin lubricación adicional

forma de rodillo

Tipo WEBR Tipo WEBF
ローラ形状　WEBRタイプ ローラ形状　WEBFタイプ

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
75mm 100mm 125mm 150mm 200mm 250mm 300mm Φmm mm
RF03 WEBR RF03075WEBR RF03100WEBR --- --- --- --- --- 31.8 16.1
WEBF RF03075WEBF RF03100WEBF --- --- --- --- --- 31.8
RF05 WEBR --- RF05100WEBR RF05125WEBR RF05150WEBR --- --- --- 40 22
WEBF --- RF05100WEBF RF05125WEBF RF05150WEBF --- --- --- 40
RF08 WEBR --- --- RF08125WEBR RF08150WEBR --- --- --- 44.5 27
WEBF --- --- RF08125WEBF RF08150WEBF --- --- --- 44.5
RF10 WEBR --- RF10100WEBR RF10125WEBR RF10150WEBR --- --- --- 50.8 30
WEBF --- --- RF10125WEBF RF10150WEBF --- --- --- 50.8
RF12 WEBR --- --- --- --- RF12200WEBR RF12250WEBR --- 65 37.1
WEBF --- --- --- --- RF12200WEBF RF12250WEBF --- 65
RF17 WEBR --- --- --- --- RF17200WEBR RF17250WEBR RF17300WEBR 80 51.4
WEBF --- --- --- --- RF17200WEBF RF17250WEBF RF17300WEBF 80
RF26 WEBR --- --- --- --- --- RF26250WEBR RF26300WEBR 100 57.2
WEBF --- --- --- --- --- RF26250WEBF RF26300WEBF 100
RF36 WEBR --- --- --- --- --- --- RF36300WEBR 125 66.7
WEBF --- --- --- --- --- --- RF36300WEBF 125
*Es posible que haya otras opciones disponibles además de las mencionadas anteriormente. Contáctenos para obtener más información.
*El paso de pulgada es un producto bajo pedido. Por favor, contáctenos. Volver al inicio de esta página.
