Worm Power Drive serie EW/EWM, EWJ/EWJM
- Logra un alto equilibrio entre rendimiento, eficiencia y coste, al tiempo que consigue una alta precisión y un diseño compacto.
- En función del montaje sobre base, se encuentran disponibles ejes de salida tanto macizos como huecos.
- El tipo sólido es ideal para acoplamientos y transmisiones por cadena/correa.
- Una amplia variedad de opciones permite hacer que el equipo sea más compacto.
Características
-
• Alto equilibrio entre capacidad, eficiencia y coste

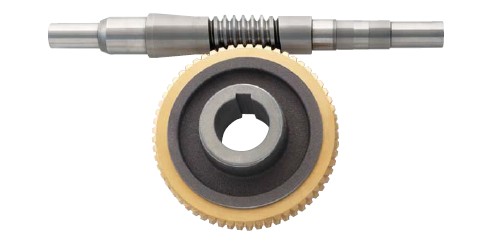

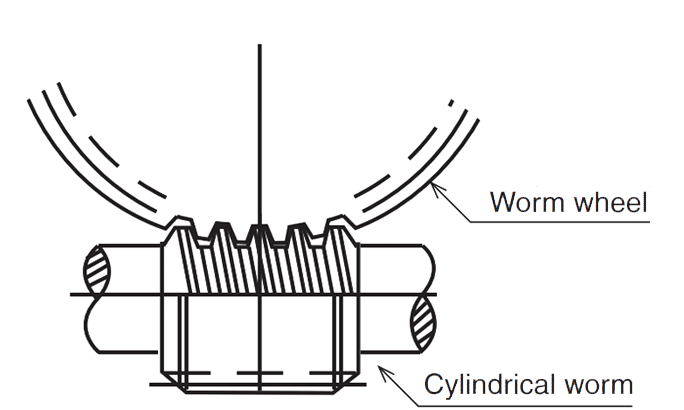

Al utilizar tornillo sin fin cilíndrico, se trata de un tornillo sin fin altamente equilibrado que combina rendimiento, eficiencia y coste a un alto nivel, aprovechando años de tecnología para maximizar la capacidad de transmisión de la superficie del diente.
-

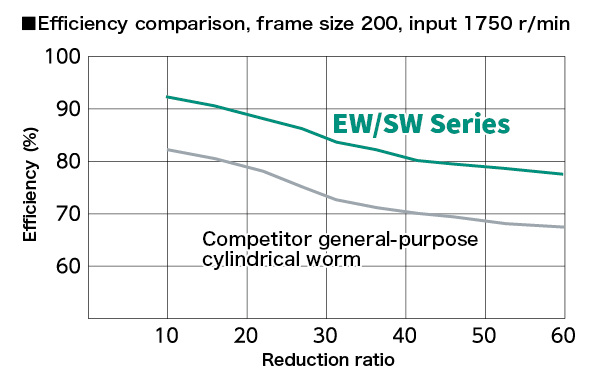

Alta eficiencia y ahorro de energía
Para lograr una buena transmisión de deslizamiento con énfasis en la eficiencia, se ha buscado la forma óptima de la superficie del diente para conseguir una alta eficiencia con una mínima pérdida de engrane.
-

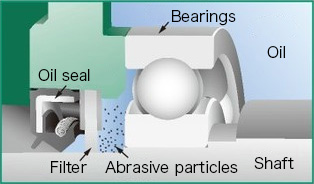

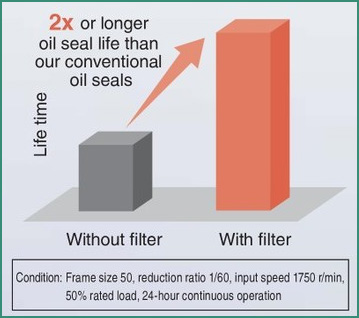

・Mayor vida útil del retén de aceite: adopta una nueva estructura de retén de aceite exclusiva.
La nueva estructura del retén de aceite incorpora un filtro en su interior, lo que impide que las partículas de desgaste entren en el retén, prolongando así su vida útil.
-
・剥離に強い静電粉体焼付塗装 (※EWJ70(一段減速)以下のもの)

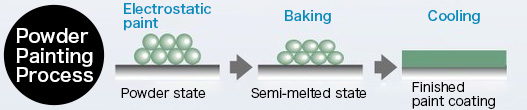

Utilizamos pintura epoxi poliéster que no contiene disolvente, lo que la hace respetuosa con el medio ambiente.
Mejora la adherencia de la pintura y la hace más resistente a los arañazos y al desconchado, reduciendo el riesgo de contaminación por materias extrañas.
・脚取付/ベースマウントで出力軸は中実軸・中空軸が選択可能です。
• Tamaños pequeños a medianos disponibles (distancia entre centros de 25 a 200).
・EWJシリーズは据付方向自由の専用ケースを採用しています。
Especificaciones del producto
Serie EW
| Tipo de engranaje helicoidal | tornillo sin fin cilíndrico | |
|---|---|---|
| Tamaño | de tamaño pequeño a mediano | |
| 心間 80mm～200mm | ||
| Relación de reducción | reducción simple | 1/10～1/60 |
| doble reducción | 1/100～1/3600 | |
| esfuerzo de torsión | 300～5300 N・m | |
Serie EWJ
| Tipo de engranaje helicoidal | tornillo sin fin cilíndrico | |
|---|---|---|
| Tamaño | Pequeño | |
| 心間 25mm～70mm | ||
| Relación de reducción | reducción simple | 1/10～1/60 |
| doble reducción | 1/100～1/3600 | |
| esfuerzo de torsión | 12～300 N・m | |
Estructura

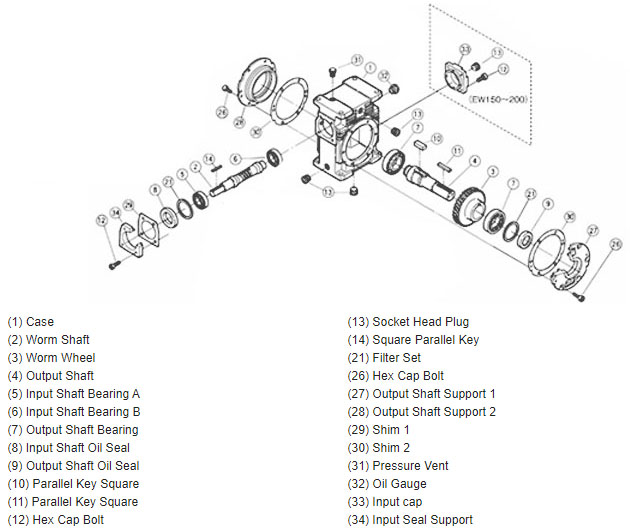

EW80～200
Este diagrama es un ejemplo representativo.

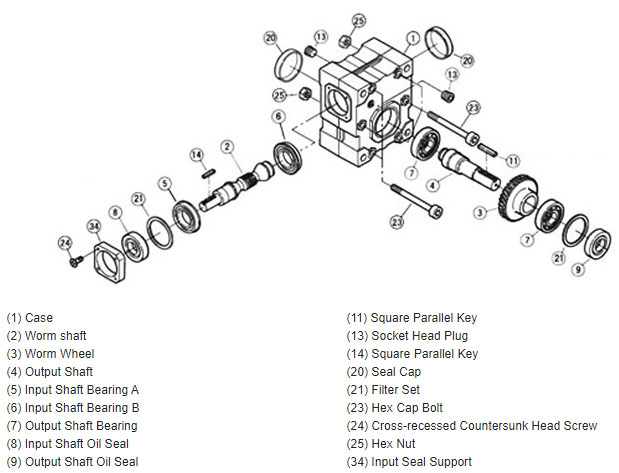

EWJ25～42
Este diagrama es un ejemplo representativo. Los EWJ50 a 70 tienen estructuras ligeramente diferentes.
Catálogos y manuales de instrucciones
Por favor, seleccione el manejo del motor.
Por favor, seleccione el manejo del motor.
Ejemplo de visualización del número de modelo
| ・ reducción simple | |||||||
| Sin motor | EWJ | 25 | E | 10 | L | ||
| Con motor | EWJM | 42 | E | 30 | LR | 040 | S |
| EWJMR | 42 | E | 10 | LR | 075 | ||
• doble reducción |
|||||||
| Sin motor | EWJ | 50 | T | 100 | R-L | ||
| Con motor | EWJM | 70 | B | 500 | R-L | 020 | S |
| EWMR | 80 | B | 100 | R-L | 075 | ||
| ｜ serie |
｜ tamaño |
｜ posición de montaje |
｜ Relación de reducción |
｜ Disposición de ejes |
｜ Capacidad del motor |
｜ manejo de motores |
|
| 25 ～ 200 |
diagrama explicativo reducción simple doble reducción |
10：1/10 ～ 3600：1/3600 |
diagrama explicativo reducción simple doble reducción |
010：0.1kW ～ 550：5.5kW |
Consulte la tabla a continuación. |
| serie | Explicación de los símbolos |
|---|---|
| EWJM, EWM | S: Se envía con motor estándar instalado SB: Se envía con motor de freno estándar instalado SX: Se envía con el motor suministrado instalado Y: Motor a instalar por el cliente |
| EWJMR, EWMR | Sin símbolo: Motor estándar instalado de fábrica B: Se envía con motor estándar equipado con freno instalado |
■ Navegación de modelos Tsubaki
serie
EWJ/EW: Estos tipos se montan sobre patas. Los tamaños 70 e inferiores pertenecen a la serie EWJ, y los tamaños 80 y superiores a la serie EW.
SWJ/SW: Estos tipos se basan en el montaje con brida y el montaje sobre eje. Los tamaños 70 e inferiores pertenecen a la serie SWJ, y los tamaños 80 y superiores a la serie SW.
EWJM(R)/EWM(R): Un tipo con un motor acoplado a la serie EWJ/EW.
SWJM(R)/SWM(R): Un tipo con un motor acoplado a la serie SWJ/SW.
Tamaño
Indica el tamaño del reductor.
posición de montaje
E o T: Tipo en el que el eje de entrada está por encima del eje de salida.
Para las series EWJ, EWJM, SWJ y SWJM con una relación de reducción de 1/60 o menos, E
En todos los demás casos, será T.
B: Este tipo tiene el eje de entrada más bajo que el eje de salida.
V: Un tipo en el que el eje de salida es vertical.
Consulte el catálogo para obtener más detalles.
Relación de reducción
Indica el índice de reducción.
reducción simple inferiores a 1/60 y doble reducción para velocidades superiores a 1/100.
Disposición de ejes
Indica la relación entre la superficie de montaje y el eje de entrada/salida.
Consulte el catálogo para obtener más detalles.
Capacidad del motor
Esto indica la capacidad del motor cuando se incluye un motor.
manejo de motores
S o sin símbolo: Se instalará y enviará un motor estándar.
SB, B: Nuestra empresa instalará y enviará un motor estándar con freno.
SX: Instalaremos el motor proporcionado por el cliente y se lo enviaremos.
Y: Este es un tipo con brida de motor que permite al cliente instalar el motor por sí mismo.
Símbolo de opción
Z: Este motor es compatible con variador de frecuencia.
W: Apto para instalación en exteriores.
V: La tensión y frecuencia de la fuente de alimentación son 400/400/440 V, 50/60/60 Hz.
V1: La tensión y la frecuencia de la fuente de alimentación son 380 V y 50 Hz.
V2: La tensión y frecuencia de la fuente de alimentación son 380 V, 60 Hz.
V3: La tensión y frecuencia de la fuente de alimentación son 415 V, 50 Hz.
V4: La tensión y frecuencia de la fuente de alimentación son 460 V, 60 Hz.
N: Cumple con la normativa CE.
N2: Especificaciones conformes a la norma UL.
*N3: Especificación CCC.
H: Viene con una caja de terminales de aluminio.
Q: Liberación manual del freno disponible
M: La rotación se puede controlar manualmente desde el lado del ventilador del motor.
Símbolos auxiliares
• Posición de la caja de terminales
Mueva la caja de terminales a una posición en la que haya girado en sentido contrario a las agujas del reloj vista desde el lado del motor.
P1: balanceo de 90° P2: balanceo de 180° P3: balanceo de 270°
• Dirección de salida de la caja terminal
Mueva la toma de corriente a una posición girada en el sentido de las agujas del reloj, vista desde la caja de bornes.
• Potencia del motor: 0,75 kW o menos
D1: giro de 90° D2: giro de 180° D3: giro de 270°
• Potencia del motor: 1,5 kW o superior
E1: giro de 90° E2: giro de 180° E3: giro de 270°
Lista de productos
- Lista de modelos sin motor
- Equipados con motor (lista por tamaño)
- Con motor (listado por capacidad del motor)
*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo
| Relación de reducción | eje de salida | Tipo E |
|---|---|---|
| 1/10 | sólido | EWJ25E10L EWJ25E10R EWJ25E10LR |
| 1/15 | sólido | EWJ25E15L EWJ25E15R EWJ25E15LR |
| 1/20 | sólido | EWJ25E20L EWJ25E20R EWJ25E20LR |
| 1/25 | sólido | EWJ25E25L EWJ25E25R EWJ25E25LR |
| 1/30 | sólido | EWJ25E30L EWJ25E30R EWJ25E30LR |
| 1/40 | sólido | EWJ25E40L EWJ25E40R EWJ25E40LR |
| 1/50 | sólido | EWJ25E50L EWJ25E50R EWJ25E50LR |
| 1/60 | sólido | EWJ25E60L EWJ25E60R EWJ25E60LR |
| Relación de reducción | eje de salida | Tipo E |
|---|---|---|
| 1/10 | sólido | EWJ35E10L EWJ35E10R EWJ35E10LR |
| 1/15 | sólido | EWJ35E15L EWJ35E15R EWJ35E15LR |
| 1/20 | sólido | EWJ35E20L EWJ35E20R EWJ35E20LR |
| 1/25 | sólido | EWJ35E25L EWJ35E25R EWJ35E25LR |
| 1/30 | sólido | EWJ35E30L EWJ35E30R EWJ35E30LR |
| 1/40 | sólido | EWJ35E40L EWJ35E40R EWJ35E40LR |
| 1/50 | sólido | EWJ35E50L EWJ35E50R EWJ35E50LR |
| 1/60 | sólido | EWJ35E60L EWJ35E60R EWJ35E60LR |
| Relación de reducción | eje de salida | Tipo E |
|---|---|---|
| 1/10 | sólido | EWJ42E10L EWJ42E10R EWJ42E10LR |
| 1/15 | sólido | EWJ42E15L EWJ42E15R EWJ42E15LR |
| 1/20 | sólido | EWJ42E20L EWJ42E20R EWJ42E20LR |
| 1/25 | sólido | EWJ42E25L EWJ42E25R EWJ42E25LR |
| 1/30 | sólido | EWJ42E30L EWJ42E30R EWJ42E30LR |
| 1/40 | sólido | EWJ42E40L EWJ42E40R EWJ42E40LR |
| 1/50 | sólido | EWJ42E50L EWJ42E50R EWJ42E50LR |
| 1/60 | sólido | EWJ42E60L EWJ42E60R EWJ42E60LR |
