cadena modular plástica tipo BTC8H-M/BTM8H-M
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- tipo de imán
- cadena modular plástica serie BT8
- La gama incluye un tipo cerrado adecuado para el transporte en superficies planas y un tipo magnético adecuado para el transporte en superficies inclinadas.
- Ideal para transportar bandejas en paralelo.
Características
- Ideal para transportar bandejas en paralelo.
- El tipo magnético (BTM8H-M) utiliza imanes incrustados en los eslabones para permitir el transporte inclinado de bandejas metálicas.
- Dado que es necesario consultar con nosotros la posición de montaje del imán, se puede realizar un pedido especial.
-

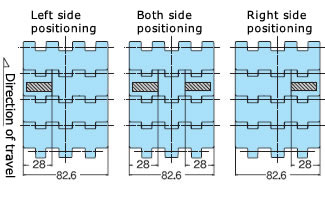

・Ejemplo de colocación del imán (BTM8H-M)
El tipo de imán (BTM8H-M) se puede colocar a la derecha, a la izquierda o en ambos lados de la dirección de desplazamiento, con imanes insertados a cualquier intervalo.
Consulte el diagrama de la derecha para conocer la posición de instalación.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | ○ | ○ | △ | ○ | △ | △ |
| Medio | ○ | ○ | △ | ● | ● | △ | ● | △ | △ |
| pequeño | ● | ● | △ | ● | ● | △ | ● | △ | △ |
Objetivo
- ■Transporte de bandejas en paralelo
- ■ Transporte inclinado de bandejas en uso paralelo (solo tipo magnético)
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 | |
|---|---|---|
| Objetivo | Para transporte recto | |
| Tipo de cadena | Tipo cerrado | |
| - | tipo de imán | |
| Especificaciones de la cadena del cuerpo principal | - | |
| Tipo de pin | - | |
| Material del pasador | - | |
| Forma de alfiler | - | |
| Espesor de la placa superior mm | - | |
| Material de empuje | - | |
| Otras características | - | |
| Modelo | BTC8H-M | BTM8H-M |
|
 |
|
| Ancho de cadena mm | 82.6 | |
