Cilindro de Potencia serie U multiespecificación
- Este cilindro eléctrico puede sincronizar perfectamente varios cilindros con un solo motor. (Alto empuje de 58,8 kN o más)
- La serie múltiple con un empuje de 6 toneladas o más se ha compactado, ampliando la gama. Se ha renovado con el nombre de "Serie U Multi-Especificaciones".
- *La serie múltiple con un empuje de 4 toneladas o menos es la "Especificación múltiple de la serie Cilindro de Potencia T".
- Empuje admisible: de 58,8 a 313 kN
Características
-
-Larga vida útil
Se ha logrado una larga vida útil gracias al uso de un husillo de bolas de alto rendimiento. También está disponible un modelo especial de larga duración con las mismas dimensiones que la serie Multi convencional y una vida útil del husillo tres veces superior a la prevista. Para más detalles, consulte la sección «Pedidos especiales» a continuación.
-
- Soporte de alta velocidad
El funcionamiento a alta velocidad, de hasta 150 mm/s, está disponible como modelo especial. Para más detalles, consulte la sección «Modelos especiales» a continuación.
-
·seguridad
Se puede incorporar un mecanismo de detección de empuje para detectar y proteger contra sobrecargas. (LPUC)
-
• Estructura resistente
La sección operativa que soporta la carga y la sección reductora están separadas, por lo que no hay cambios en el contacto de los dientes del engranaje debido a las fluctuaciones de carga.
-
• Se pueden conectar varias unidades
Utilizando un eje de entrada con la resistencia suficiente, se pueden conectar varias unidades entre sí.
-
• Posibilidad de giro
El eje de entrada y el muñón están en el mismo eje, por lo que es posible la oscilación al operar en tándem.
Cómo utilizar cada tipo (dispositivo de protección) y su estructura
-

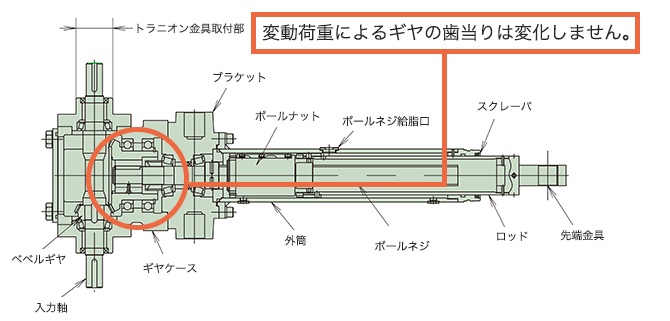

・Un tipo A (sin mecanismo de protección contra sobrecargas)
El tipo A no tiene mecanismo de protección contra sobrecargas.
Para la protección de la máquina, recomendamos utilizar nuestro relé de choque, que es capaz de detectar la protección contra sobrecargas eléctricas en el lado de entrada.
-

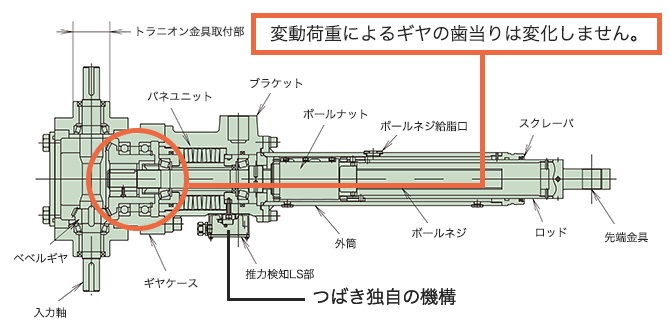

• Tipo C (con mecanismo de detección de empuje)
El soporte tiene una unidad de resorte de detección de empuje incorporada, que es efectiva cuando se requiere una señal eléctrica para la parada por empuje (tracción) o sobrecarga.
También se emite una señal eléctrica si se produce una sobrecarga en el lado de la carga mientras el motor está parado o si se excede la carrera.
*En particular, cuando se somete a un impacto, el resorte incorporado se deformará y absorberá la carga del impacto.
Lista de modelos estándar
| Número de modelo | Empuje admisible kN {kgf} |
Cable de tornillo (mm) |
relación de reducción de engranajes | Eficiencia global (%) | ralentí sin carga Par de torsión N·m {kgf・m} |
Eje de entrada admisible Par de torsión N·m {kgf・m} Nota 1) |
|---|---|---|---|---|---|---|
| LPUA 6000B LPUC |
58.8 {6000} |
12 | 2 | 85.5 | 10.0 {1.02} |
303 {30.9} |
| LPUA 8000B LPUC |
78.4 {8000} |
12 | 2 | 85.5 | 19.0 {2.0} |
428 {43.7} |
| LPUA 12000B LPUC |
117 {12000} |
16 | 2 | 85.5 | 20.0 {2.04} |
392 {40.0} |
| LPUA 16000B LPUC |
156 {16000} |
16 | 2 | 85.5 | 31.0 {3.16} |
530 {54.1} |
| LPUA 22000B LPUC |
215 {22000} |
24 | 2 | 85.5 | 37.0 {3.78} |
1038 {106} |
| LPUA 32000B LPUC |
313 {32000} |
20 | 2 | 85.5 | 77.0 {7.89} |
1322 {135} |
| Número de modelo | por revolución del eje de entrada cantidad de movimiento de la varilla (mm) |
Con el empuje admisible fuerza de rotación de la varilla N・m{kgf・m} |
empuje admisible Par de entrada requerido N・m{kgf・m} Nota 2) |
Velocidad máxima permitida (mm/s) Nota 3) |
Carrera (mm) |
|---|---|---|---|---|---|
| LPUA 6000B LPUC |
6 | 124 {12.7} |
75.7 {7.73} |
50 (UA) 30 (UC) |
500,1000※ |
| LPUA 8000B LPUC |
6 | 166 {17.0} |
107 {11.0} |
52 (UA) 36 (UC) |
500、1000 1500※ |
| LPUA 12000B LPUC |
8 | 333 {34.0} |
196 {20.0} |
36 (UA) 22 (UC) |
500、1000 1500※ |
| LPUA 16000B LPUC |
8 | 444 {45.3} |
265 {27.1} |
36 (UA) 24 (UC) |
500、1000 1500,2000※ |
| LPUA 22000B LPUC |
12 | 915 {67.9} |
519 {53.0} |
35 (UA) 24 (UC) |
500、1000 1500、2000 |
| LPUA 32000B LPUC |
10 | 1109 {136} |
661 {67.5} |
24 (UA) 18 (UC) |
500、1000 1500、2000 |
- Nota 1) Este es el par admisible solo para el eje de entrada. (Verifique este valor cuando funcione junto con otros motores).
- Nota 2) Este valor incluye el par de ralentí sin carga.
- Nota 3) En la sección de velocidad máxima permitida, (UA) indica el tipo LPUA y (UC) indica el tipo LPUC.
- *Si desea utilizar un trazo que exceda el trazo estándar, póngase en contacto con nosotros.
Formas especiales disponibles
Cilindro de Potencia de la serie U, de múltiples especificaciones, está disponible en una versión especialmente diseñada que permite un funcionamiento a mayor velocidad y una vida útil más prolongada.
Soporte de alta velocidad
- - Todos los tamaños pueden funcionar a altas velocidades de 150 mm/s.
- -El funcionamiento a alta velocidad permite velocidades de equipo más rápidas.
- • El actuador lleva un respiradero de aire. *Al realizar el pedido, indique la ubicación del respiradero de aire, etc.
-
- El motor LPTC de alta velocidad con mecanismo de detección de empuje no puede utilizarse como dispositivo de seguridad durante el funcionamiento a alta velocidad. Tampoco se puede utilizar para detenerlo mediante pulsación; por lo tanto, utilice un inversor o similar para desacelerar y detenerlo. Póngase en contacto con nosotros para obtener más información.

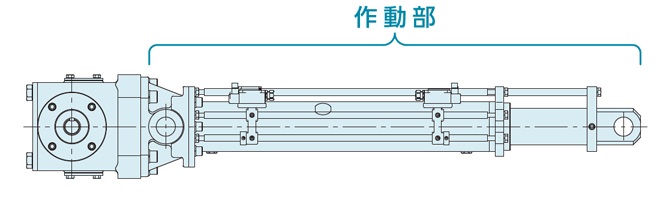

Soporte de larga duración
- - La vida útil prevista del tornillo es tres veces mayor que la de las series múltiples convencionales, lo que reduce los costes del ciclo de vida.
- - También admite longitud de recorrido largo que el trazo estándar.
-
- *Las dimensiones externas y la longitud del tornillo del actuador difieren del producto estándar. Póngase en contacto con nosotros para obtener más información.
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| LPU | A | 8000 | B | R | 5 |
| ｜ Nombre de la serie |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ empuje admisible 6000: 58,8 kN {6000 kgf} 8000: 78,4 kN {8000 kgf} 12000: 117kN {12000kgf} 16000: 156kN {16000kgf} 22000: 215kN {22000kgf} 32000: 313kN {32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Rotación y expansión R, L *Consulte el diagrama a continuación. |
｜ Carrera nominal 5: 500 mm 10: 1000 mm 15: 1500 mm 20: 2000 mm |
| tipo A: Sin mecanismo de protección contra sobrecargas C: Con mecanismo de detección de empuje |
Con engranaje cónico | ||||
■ Navegación de modelos Tsubaki
tipo
B: Tipo estándar sin mecanismo de protección contra sobrecargas.
C: Equipado con un mecanismo de detección de empuje.
empuje admisible
Este es el empuje nominal al que puede funcionar el motor.
Rotación y expansión
Esto muestra la relación entre el sentido de giro del eje de entrada y la extensión y contracción del cilindro.
Accidente cerebrovascular con nombre
Esta es la distancia de carrera de la parte operativa. El rango de fabricación varía según el empuje.
Símbolo de opción
L: Viene con dos LS de ajuste de carrera externa.
J: Viene con fuelle de acordeón.
*Para conocer los números de modelo opcionales (ajuste de carrera L externo LS, con fuelle), consulte aquí.
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
Apoyo especial
・Disponemos de soporte especial adaptado a sus condiciones de uso.
