cadena transportadora con rodillos de rodamiento　cadena completemente libre de lubricacion

Fotos del producto
  • En el interior del rodillo se instalan alternativamente rodillos de acero y cojinete cilíndrico especiales.
    Además, al prensar y sellar un lubricante sólido en la superficie interna del buje, no se requiere lubricación adicional entre el pasador y el buje ni entre el buje y el rodillo.
  • Existen dos tipos de rodillos: AEBR y AEBF.
  • Tenga en cuenta que carga máxima admisible difiere de la de la serie estándar, pero la carga admisible del rodillo es la misma.
  • Temperatura ambiente: -20 ℃ a 50 ℃

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

Imagen de banner

Catálogos y manuales de instrucciones

Estructura y características

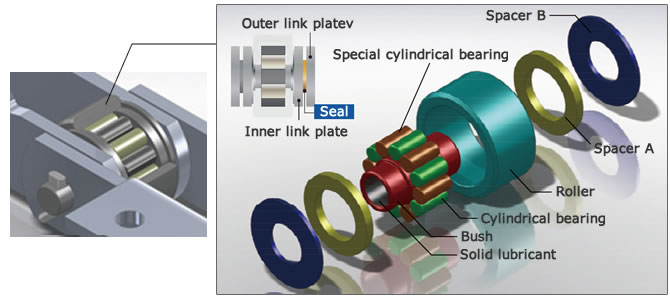

  • ・Diagrama de la estructura del rodillo del rodamiento

    Diagrama de la estructura del rodillo de rodamiento

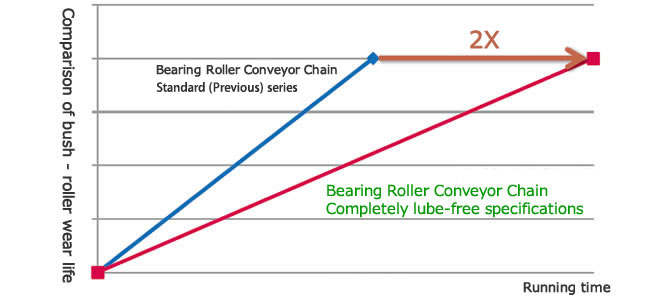

  • - Comparación de la vida útil entre bujes y rodillos

    Comparación de la vida útil entre bujes y rodillos

    *En comparación con nuestros resultados experimentales (sin repostaje adicional)

    El doble de vida útil que cadena transportadora con rodillos de rodamiento estándar sin lubricación adicional.

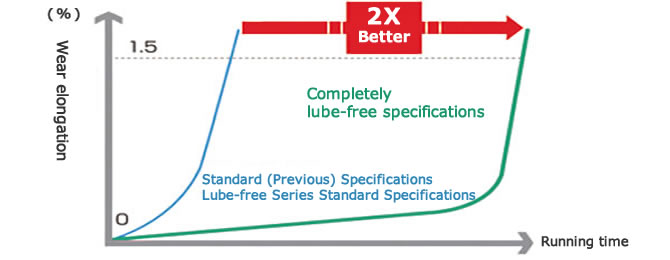

  • Comparación de la vida útil entre pasador y casquillo

    Comparación de la vida útil entre pasador y casquillo

    *En comparación con nuestros resultados experimentales (sin repostaje adicional)

    El doble de vida útil que cadena transportadora con rodillos de rodamiento serie estándar libre de lubricación sin repostaje adicional

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
100mm 125mm 150mm 200mm 250mm 300mm Φmm mm
RF05 AEBR RF05100AEBR RF05125AEBR RF05150AEBR --- --- --- 40 23
AEBF RF05100AEBF RF05125AEBF RF05150AEBF --- --- --- 40
RF08 AEBR --- RF08125AEBR RF08150AEBR --- --- --- 44.5 28.5
AEBF --- RF08125AEBF RF08150AEBF --- --- --- 44.5
RF10 AEBR RF10100AEBR RF10125AEBR RF10150AEBR --- --- --- 50.8 31.5
AEBF --- RF10125AEBF RF10150AEBF --- --- --- 50.8
RF12 AEBR --- --- --- RF12200AEBR RF12250AEBR --- 65 37.5
AEBF --- --- --- RF12200AEBF RF12250AEBF --- 65
RF17 AEBR --- --- --- RF17200AEBR RF17250AEBR RF17300AEBR 80 51.5
AEBF --- --- --- RF17200AEBF RF17250AEBF RF17300AEBF 80
RF26 AEBR --- --- --- --- RF26250AEBR RF26300AEBR 100 57.5
AEBF --- --- --- --- RF26250AEBF RF26300AEBF 100
*Es posible que haya otras opciones disponibles además de las mencionadas anteriormente. Póngase en contacto con nosotros para obtener más información.
*El paso de pulgada es un producto bajo pedido. Por favor, contáctenos para consultar la disponibilidad. Volver al inicio de la página
