Cabezal de engranaje hipoide HMTK

Fotos del producto
  • Cabezales de engranajes de uso general para aplicaciones servo que logran una alta eficiencia económica y un corto plazo de entrega.
  • El reductor hipoide HMTK es un tipo de alta eficiencia con eje en ángulo recto.
  • Eje de salida: Hueco/macizo
  • Servomotores compatibles: 0,2 a 5,0 kW
  • Relación de reducción: 1/5 a 1/200

Características

  • Economía

    Hemos adaptado reductores de uso general para aplicaciones servo, lo que nos permite entregar productos de manera económica y con entrega cortos.

  • -Alta eficiencia

    En comparación con los engranajes sinfín, presenta menor deslizamiento y es más eficiente. Consume menos energía para la misma potencia.

  • ・Compacto y ahorra espacio

    Su diseño compacto y de altura reducida permite una instalación y montaje flexibles. No existen restricciones en el ángulo de instalación, ya sea horizontal, vertical o inclinado.

  • • Juego axial del eje de salida (valor aproximado)

    Unidad: minutos
    Relación de reducción 5～10 15～100 120～200
    ángulo 60 30 20

    *Este valor no está garantizado.

Tipo de montaje/disposición de ejes

H US UT
Ilustrado Ilustrado Ilustrado
[Tipo de montaje]
H: Tipo de eje hueco
EE. UU.: Tipo de montaje frontal, eje de salida único
UT: Tipo de montaje frontal, eje de salida doble
L: Tipo de montaje en pie *Por favor, póngase en contacto con nosotros.
[Sentido de rotación del eje de salida]
Al girar en el sentido de las agujas del reloj hacia el eje de entrada, visto desde la superficie del lado del orificio pasante
Tipo de dos etapas: Rotación a la izquierda
Tipo de 3 etapas: Rotación a la derecha

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

HMTK 0428 U 20 S - □□□C
｜
tipo		 ｜
tamaño		 ｜
Tipo de montaje		 ｜
Relación de reducción		 ｜
Disposición de ejes		 ｜
Código de montaje
U: Tipo de montaje frontal
H: Eje de salida hueco		 S: Eje de salida en un lado (lado frontal)
(Solo para montaje frontal)
T: Eje de salida en ambos lados
(Solo para montaje frontal)
Sin símbolo: Tipo de eje hueco		 (tipo abrazadera)
*Servomotores compatibles con Mitsubishi Electric HG-SR353BK y 502BK (con llave)
Si las dimensiones del eje de un servomotor fabricado por otra empresa son las mismas, póngase en contacto con nosotros para consultar la compatibilidad.
HMTK 3750 U 60 S - L1RJ
｜
tipo		 ｜
tamaño		 ｜
Tipo de montaje		 ｜
Relación de reducción		 ｜
Disposición de ejes		 ｜
Código de montaje *
U: Tipo de montaje frontal
H: Eje de salida hueco		 S: Eje de salida en un lado (lado frontal)
(Solo para montaje frontal)
T: Eje de salida en ambos lados
(Solo para montaje frontal)
Sin símbolo: Tipo de eje hueco		 (Tipo de chavetero)

■ navegación de modelos Tsubaki

Número de modelo seleccionable:

Ver detalles del producto

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

Nombre del tipo Tamaño Marco N° Tipo de montaje Relación de reducción Disposición de ejes Código de montaje

20

30


5～60

5～200






Consulte el diagrama de dimensiones del soporte del motor que aparece a continuación.
Consulte lo siguiente.
Por favor, seleccione el código de montaje.

Nombre del tipo

HMTK: Tipo eje en ángulo recto que utiliza engranajes hipoides.

GMTK: Un tipo de eje paralelo que utiliza engranajes helicoidales.

Tamaño

Indica la capacidad de entrada nominal.

Marco N°

Esto indica el tamaño del reductor. Para la mayoría de los modelos, este valor coincide con el diámetro del eje de salida.

Se determina automáticamente a partir de la capacidad del motor y la relación de reducción.

Tipo de montaje

L: Tipo montado en las patas.

U: Tipo de montaje frontal.

F: Tipo de montaje con brida.

¿Montaje frontal o montaje con brida?
Se determina automáticamente por el número de fotograma.

Relación de reducción

Indica el índice de reducción.

La división de rango corresponde al número de fotograma.

Disposición de ejes

Para el tipo HMTK

Sin símbolo: Si el formato de montaje es de tipo eje hueco (H), no se requiere el símbolo de disposición del eje.

S: Cuando el formato de montaje es frontal (U), el eje de salida sólido sobresale hacia la superficie de montaje.

T: Un tipo con un eje de salida sólido en ambos lados.

Para el tipo GMTK

Sin símbolo: No se requiere ningún símbolo de disposición de ejes.

Código de montaje

Especifique el código de montaje que coincida con el motor que está instalando.

Lista de productos

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

Potencia nominal de entrada 0,2 kW (Número de modelo HMTK02~)

Potencia nominal de entrada 0,4 kW (Número de modelo HMTK04~)

Potencia nominal de entrada 0,75 kW (Número de modelo HMTK07~)

Potencia nominal de entrada 1,5 kW (Número de modelo HMTK15~)

Potencia nominal de entrada 2,2 kW (Número de modelo HMTK22~)

Potencia nominal de entrada 3,7 kW (Número de modelo HMTK37~)

Potencia nominal de entrada 5,5 kW (Número de modelo HMTK55~)


Diagrama de dimensiones del soporte del motor

0.2kW～2kW

Unidad: mm

Tamaño Código de montaje
Por fabricante de motores
Lista de compatibilidad		 dimensiones del soporte del motor
AD MA MB MC MD ML(min) MS MT
HMTK0220H
HMTK0222U		 E4DC 50 □60 Φ50G7 Profundidad M5 12 (PCD70) 5 30(25) Φ8 M4
E4HC Φ14
HMTK0230H
HMTK0228U		 E4DC 54 □60 Φ50G7 Profundidad M5 12 (PCD70) 5 30(25) Φ8 M4
E4EC Φ9
E4HC Φ14
G2HC □80 Φ70G7 Profundidad M6 10 (PCD90)
HMTK04 E4HC 54 □60 Φ50G7 Profundidad M5 12 (PCD70) 5 30(25) Φ14 M4
G2HC □80 Φ70G7 Profundidad M6 10 (PCD90)
HMTK07 G5KC 63 □80 Φ70G7 Profundidad M6 15 (PCD90) 5 40(30) Φ16 M5
G5LC Φ19
K2KC □130 Φ110G7 Profundidad M8 13 (PCD145) Φ16
K2LC Φ19
K3YC 81 Profundidad M8 16 (PCD145) 8 58(40) Φ24
HMTK15 K3LC 77 □130 Φ110G7 Profundidad M8 16 (PCD145) 8 58(40) Φ19 M5
K3MC Φ22
K3YC Φ24
HMTK22 L1PC 121 □180 Φ114.3G7 Profundidad M12 16 (PCD200) 8 80(55) Φ28 M6
L1RC Φ35

3.5kW, 5kW

Tamaños: HMTK3755H, HMTK3750U, HMTK5555H, HMTK5550U

Código de montaje: L1RJ


opción

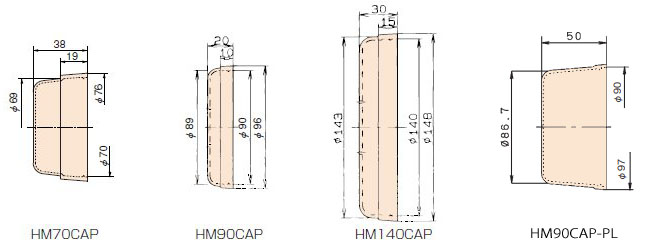

tapa del extremo del eje

Para los ejes huecos, se dispone de una tapa que se acopla al extremo opuesto al lado de montaje. También es compatible con adaptadores y ejes dobles.
(Material: Resina de polipropileno, verde)


・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y entrega


Número de modelo Capacidad aplicable, relación de velocidad Dibujos en PDF Precio estándar Plazo de entrega
HM70CAP HMTK0220H5～60 PDF
Especificaciones estándar y sin llave		 お問合せください お問合せください
HM90CAP HMTK0230H5～200
HMTK0430H5～35H200
HMTK0735H5～45H200
HMTK1545H5～80
HMTK2245H5～60		 PDF
Para especificaciones estándar		 お問合せください お問合せください
HM140CAP HMTK1555H100～200
HMTK2255H80～120
HMTK3755H5～60
HMTK5555H5～40		 PDF
Para especificaciones estándar		 お問合せください お問合せください
HM90CAP-PL HMTK0230H5～200
HMTK0430H5～35H200
HMTK0735H5～45H200
HMTK1545H5～80
HMTK2245H5～60		 PDF
Especificaciones estándar y sin llave		 お問合せください お問合せください

Brazo de torsión

Para ejes huecos, se ofrecen brazos de torsión para montaje en el eje. También compatibles con adaptadores y ejes dobles. (Material: SS400)

Se puede instalar en cualquiera de las dos posiciones dependiendo de las condiciones de instalación del reductor.

・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y lista entrega

Número de modelo Capacidad aplicable, relación de velocidad A B C D H L R1 R2 R3 ΦZ1 ΦZ2 Pernos
recomendados		 Espesor de la placa
t		 Dibujos en PDF Precio estándar Plazo de entrega
HM100TA HMTK0220H5～60 100 62 38 70 82 126 9 11 37 9 11 M10 4.5 PDF お問合せください お問合せください
HM150TA HMTK0230H5～200
HMTK0430H5～50		 150 103 47 88 129 157 11 15 47 11 13 M12 6 PDF お問合せください お問合せください
HM200TA HMTK0435H60～200
HMTK0735H5～50		 200 142 58 106 171 188 12 17 47 13 17 M16 6 PDF お問合せください お問合せください
HM250TA HMTK0745H60～200
HMTK1545H5～80
HMTK2245H5～60		 250 177 73 123 214 228 16 21 ― 17 21 M20 9 PDF お問合せください お問合せください
HM350TA HMTK1555H100～200
HMTK2255H80～120
HMTK3755H5～60
HMTK5555H5～40		 350 245 105 182 293 331 22 26 ― 22 22 M20 9 PDF お問合せください お問合せください
