Acoplamiento ECHT-FLEX Serie NEH (Acoplamiento de disco)
- Se trata de un acoplamiento de disco grande que puede utilizarse con un par máximo de 176.000 Nm.
- El tipo de espaciador unitario permite extraer y volver a montar la unidad espaciadora sin desmontar la junta del disco.
- El tipo de buje adaptador permite un diámetro de orificio del eje mayor que el buje estándar.
- • Diámetro del eje aplicable: de Φ72 mm a Φ289 mm
- Rango de par: 8820 a 176000 Nm
Características
- Además del cubo estándar (cubo N), también hay un cubo adaptador (cubo A) que permite un diámetro de orificio de eje más grande y la parte de conexión del disco se puede desmontar.
Ofrecemos una gama de cubos espaciadores de unidades (cubos en U) que permiten una fácil extracción y montaje de unidades espaciadoras sin la necesidad de espaciadores adicionales. - - También se pueden fabricar especificaciones compatibles con acoplamientos de engranajes para reemplazar acoplamientos de engranajes.
- -También se pueden fabricar tipos espaciadores largos.
- - También se pueden fabricar especificaciones con aislamiento eléctrico utilizando espaciadores divididos y juegos de pernos aislantes.
- *Si necesita un sistema de cierre distinto al de llave, póngase en contacto con nosotros.

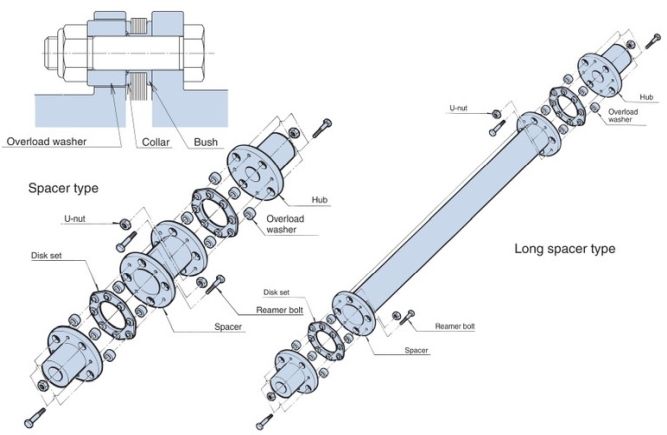

Estructura
Varias especificaciones (especificaciones especiales)
-
- Tipo de adaptador de un solo lado (tipo de buje A) - Tipo de espaciador de unidad (tipo U)
El tipo de buje adaptador permite un diámetro de orificio mayor que el buje estándar, y el tipo de espaciador unitario permite la extracción y el montaje de la unidad espaciadora sin desmontar la junta del disco.
-
Un tipo de buje

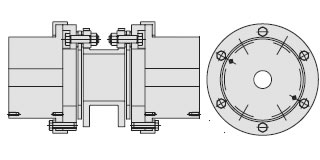

Tipo U
-
Especificaciones compatibles con acoplamiento de engranajes
La distancia entre caras del cubo (dimensión J) se ha acortado para que la longitud total y la longitud del cubo sean iguales a las del acoplamiento del engranaje. Puede sustituirse sin modificaciones.
Elimina el coste y la mano de obra necesarios para lubricar los acoplamientos de engranajes, lo que lo hace ideal para TPM. (Póngase en contacto con nosotros para obtener más información).
-

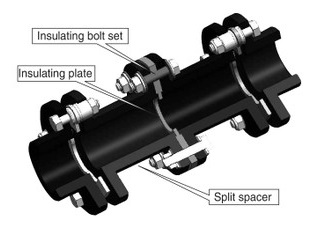

- Especificaciones de aislamiento eléctrico
La resistencia de aislamiento es de 1 MΩ o más, y todos los espaciadores se someten a pruebas de tensión de resistencia y aislamiento después del ensamblaje (de conformidad con JIS C 8201-1).
-
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| NEH | 14 | W | - | NH100JD2 | V | X | AH120JD2 | - | J | 1000 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ |
｜ Símbolo del buje izquierdo |
｜ ｜ ｜ |
｜ Símbolo del buje derecho |
｜ ｜ ｜ |
｜ Dimensión J |
|||
| tipo W: Tipo de espaciador U: Tipo de espaciador de unidad |
Vertical espaciador vertical largo Indica el diámetro del orificio del eje en la parte inferior. |
espaciador largo J: Espaciador largo espaciadores largos Consulte el catálogo. |
||||||||
| forma del buje | tolerancia del diámetro del orificio del eje | Diámetro del orificio del eje | Tolerancia de la ranura de chaveta | posición del tornillo de ajuste |
|---|---|---|---|---|
| N | H | 100 | J | D2 |
| A | H | 120 | J | D2 |
| N:標準ハブ A:アダプタハブ U:ユニットハブ |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
Diámetro del orificio del eje (incrementos de 1 mm) |
J: Nuevo JIS Js9 (estándar) P: Nuevo JIS P9 F: JIS F7 antiguo E: JIS antiguo E9 |
 [Haga clic para ampliar] |
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
| Par admisible Nuevo Méjico |
tipo | Centro estándar | concentrador adaptador unilateral | |
|---|---|---|---|---|
| producto orificio piloto | productos procesados de agujeros de eje | |||
| 8820 | Espaciador | NEH09W-NRXNR | NEH09W-N□□□□D□XN□□□□D□ | NEH09W-N□□□□D□XA□□□□D□ |
| Espaciador de unidad | NEH09U-URXUR | --- | --- | |
| 13700 | Espaciador | NEH14W-NRXNR | NEH14W-N□□□□D□XN□□□□D□ | NEH14W-N□□□□D□XA□□□□D□ |
| Espaciador de unidad | NEH14U-URXUR | --- | --- | |
| 19600 | Espaciador | NEH20W-NRXNR | NEH20W-N□□□□D□XN□□□□D□ | NEH20W-N□□□□D□XA□□□□D□ |
| Espaciador de unidad | NEH20U-URXUR | --- | --- | |
| 29400 | Espaciador | NEH30W-NRXNR | NEH30W-N□□□□D□XN□□□□D□ | NEH30W-N□□□□D□XA□□□□D□ |
| Espaciador de unidad | NEH30U-URXUR | --- | --- | |
| 40200 | Espaciador | NEH41W-NRXNR | NEH41W-N□□□□D□XN□□□□D□ | NEH41W-N□□□□D□XA□□□□D□ |
| Espaciador de unidad | NEH41U-URXUR | --- | --- | |
| 53900 | Espaciador | NEH55W-NRXNR | --- | --- |
| 68600 | Espaciador | NEH70W-NRXNR | --- | --- |
| 88200 | Espaciador | NEH90W-NRXNR | --- | --- |
| 108000 | Espaciador | NEH110W-NRXNR | --- | --- |
| 132000 | Espaciador | NEH135W-NRXNR | --- | --- |
| 147000 | Espaciador | NEH150W-NRXNR | --- | --- |
| 176000 | Espaciador | NEH180W-NRXNR | --- | --- |
Nota) El número de modelo □□ incluye la tolerancia del orificio, el diámetro del orificio, la tolerancia de la ranura de chaveta y la posición del tornillo de fijación.
