Cilindro de Potencia serie F
- Un cilindro eléctrico sencillo con un empuje nominal de 100 N o más que puede utilizarse con alimentación por batería.
- Presenta un diseño compacto con las secciones del actuador y del motor intersectándose en ángulo recto.
- Empuje nominal: de 100 N a 6,00 kN
- Velocidad nominal: 8-54 mm/s
Características
-
・Compacto y ligero, lo que permite un uso eficaz del espacio de instalación
Presenta un diseño compacto con el actuador y el motor dispuestos en ángulo recto. El soporte de horquilla está abierto en dos direcciones perpendiculares, lo que permite elegir entre cuatro direcciones de instalación para evitar interferencias con la máquina asociada.
-
・Puede usarse al aire libre
Ideal para uso en exteriores, como maquinaria agrícola y aparcamientos de varios pisos.
-
・Abundantes opciones
Ofrecemos una amplia gama de opciones, incluyendo unidades de detección de posición y unidades de detección de sobrecarga.

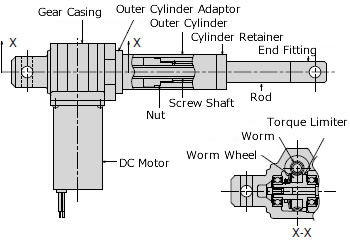

Estructura
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| LPF | 040 | L | 2.0 | V |
| ｜ Nombre de la serie |
｜ empuje nominal |
｜ Velocidad nominal |
｜ ataque |
｜ Símbolo de voltaje |
| Cilindro de Potencia Serie F |
010：100N{10.2kgf} 020：200N{20.4kgf} 040：400N{40.8kgf} 100：1.00kN{102kgf} 200：2.00kN{204kgf} 300：3.00kN{306kgf} 600：6.00kN{612kgf} |
L, M, H La velocidad de cada modelo Más información Consulte. |
0.5：50mm 1.0：100mm 1.5：150mm 2.0：200mm 2.5：250mm 3.0：300mm 4.0：400mm 5.0：500mm 6.0：600mm |
Sin símbolo: DC12V V: 24 V CC |
■ Navegación de modelos Tsubaki
empuje nominal
Este es el empuje nominal al que puede funcionar el motor.
Velocidad nominal
Esta es la velocidad de funcionamiento cuando se genera el empuje nominal.
Consulte la información detallada para conocer los valores de velocidad de cada modelo.
Ataque
La distancia de carrera de la parte operativa.
El rango de fabricación varía según el empuje.
Símbolo de voltaje
V: Compatible con fuente de alimentación de 24 V CC.
Símbolo de opción
L: Viene con un interruptor de límite para el ajuste de la carrera.
K2: Equipada con un microinterruptor incorporado que detecta la posición de la carrera.
P: Viene con un potenciómetro.
J: Viene con fuelle de acordeón.
*Para conocer los números de modelo que incluyen opciones, consulte aquí.
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
Apoyo especial
・Disponemos de soporte especial adaptado a sus condiciones de uso.
