Unidad de transmisión de engranajes de pasador
- Propuesta de reducción de costes para accionamientos rotativos y lineales
- transmisión de engranajes de pasador es una nueva unidad de accionamiento que reemplaza engranajes y cremalleras.
- La combinación de una rueda/cremallera mecánica con pasador y un engranaje de dientes especial amplía enormemente la libertad de diseño de las piezas de accionamiento rotativas y lineales.
- *Fácil instalación: El sistema de segmentos divididos facilita la instalación. También se puede utilizar con una precisión de instalación aproximada.
- *Gran par de transmisión: El engranaje de pasador está diseñado con un módulo generoso, y el buen equilibrio con la rueda de pasador y la cremallera permite un gran par de transmisión.
- *Puede utilizarse en equipos grandes: Al aumentar el número de segmentos, este tipo de rueda puede utilizarse en equipos de accionamiento grandes.
- * Una gama de tamaños ideal para equipos de gran tamaño en la industria siderúrgica, etc.: Logra un coste y una fuerza tangencial que supera a los engranajes de gran tamaño.
Catálogos y manuales de instrucciones
composición
Unidad de transmisión de engranajes de pasador es una unidad de transmisión que viene con una cremallera de pasador (o rueda de pasador) que engrana con un engranaje de pasador.
Características
Fácil de instalar y permite una instalación sencilla.
- - Todos los pasadores de los bastidores de pasadores y las ruedas de pasadores son pasadores Pasador Hueco para su instalación, por lo que la instalación se puede realizar fácilmente utilizando estos orificios.
La combinación de unidades segmentadas permite dar cabida a máquinas de gran tamaño.
- - En el caso de las cremalleras, al alinear las superficies de unión, se pueden mantener los intervalos de paso entre las unidades y estas se pueden unir, lo que permite largos accionamientos lineales.
- - Los molinetes para máquinas grandes se ensamblan por segmentos, de modo que, al combinar segmentos, se pueden alojar molinetes de gran diámetro.
En comparación con el sistema de cadena, la fuerza de transmisión es mayor y el tamaño puede reducirse.
Estructura
El engranaje de pasador tiene un perfil de diente especial que engrana de forma suave y continua con el rodillo.
Los dientes están endurecidos para mejorar su resistencia y durabilidad ante la abrasión.
perfil de diente específico para engranaje de pasador
El perfil de los dientes del engranaje de pasador se basa en una curva evolvente aproximada, que permite un acoplamiento suave con la cremallera/rueda de pasador, al mismo tiempo que utiliza un perfil de diente original de Tsubaki para una mayor resistencia.

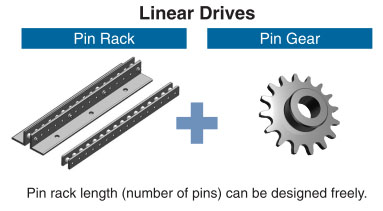

Ejemplo de número de modelo (para accionamiento lineal)
estante de pines
| PDU050 | - | S | P | A | 080P | - | R |
| ｜ Número de fotograma |
｜ ｜ |
｜ estante de pines |
｜ ｜ |
｜ Número total de pines |
｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable |
||
| ｜ Sistema de transmisión S: Accionamiento lineal |
｜ Método de montaje F: Tipo plano A: Tipo de ángulo |
||||||
engranaje de pasador
| PDU050 | - | S | G | B | 014T | - | R |
| ｜ Número de fotograma |
｜ ｜ |
｜ engranaje de pasador |
｜ ｜ |
｜ Número de dientes |
｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable |
||
| ｜ Sistema de transmisión S: Accionamiento lineal |
｜ tipo de engranaje de pasador B: Tipo de buje único C: Tipo de buje doble |
||||||
Ejemplo de número de modelo (para accionamiento rotativo)
Molinillo
En el caso de circunferencia completa
| PDU070 | - | G | P | F | 300P | - | R |
| ｜ Número de fotograma |
｜ ｜ |
｜ Molinillo |
｜ ｜ |
｜ Número total de pines |
｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable |
||
| ｜ Sistema de transmisión G: Accionamiento giratorio exterior N: Accionamiento giratorio interior |
｜ Método de montaje F: Tipo plano |
||||||
・Solo una parte de la circunferencia (menos de 360°)
| PDU070 | - | G | P | F | 300P | 090P | - | R |
| ｜ Número de fotograma |
｜ ｜ |
｜ Molinillo |
｜ ｜ |
｜ Número total de pines |
｜ Número de pines requerido |
｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable |
||
| ｜ Sistema de transmisión G: Accionamiento giratorio exterior N: Accionamiento giratorio interior |
｜ Método de montaje F: Tipo plano |
|||||||
engranaje de pasador
| PDU070 | - | G | G | C | 017T | 300P | - | R |
| ｜ Número de fotograma |
｜ ｜ |
｜ engranaje de pasador |
｜ ｜ |
｜ Número de dientes |
｜ Número total de pines en el molinillo |
｜ especificación Sin símbolo: Tipo de acero estándar K: Tipo de acero con niquelado químico R: Tipo de acero con alta resistencia a la corrosión Y: Tipo flexible S: Especificación estándar de tipo acero inoxidable |
||
| ｜ Sistema de transmisión G: Accionamiento giratorio exterior N: Accionamiento giratorio interior |
｜ tipo de engranaje de pasador B: Tipo de buje único C: Tipo de buje doble |
|||||||
Especificación
Números de bastidor correspondientes por tipo y especificaciones
Tenga cuidado al seleccionar Unidad de transmisión de engranajes de pasador, ya que los números de bastidor aplicables varían según el tipo y las especificaciones.
| variedad | Marco N° | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDU020 | PDU022 | PDU030 | PDU035 | PDU040 | PDU050 | PDU055 | PDU070 | PDU080 | PDU090 | PDU120 | PDU150 | PDU180 | PDU240 | |||
| acero tipo |
Paquete estándar | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| Sin electrolitos Niquelado |
○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | - | ||
| Altamente resistente a la corrosión | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○※ | ○※ | - | - | - | - | ||
| Tipo flexible | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
| tipo de acero inoxidable | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
*El tipo de ángulo no es compatible con números de bastidor superiores a PDU080.
Lista de especificaciones estándar
Existen tres tipos disponibles: de acero, flexible y de acero inoxidable. Seleccione el tipo que mejor se adapte a su entorno.
| Marco N° | Paso mm |
Carga tangencial admisible kN | ||
|---|---|---|---|---|
| Tipo de acero | Tipo flexible | tipo de acero inoxidable | ||
| PDU020 | 20 | 4.7 | - | 0.8 |
| PDU022 | 22 | 7.7 | - | 1.1 |
| PDU030 | 30 | 12.8 | - | 1.9 |
| PDU035 | 35 | 19.5 | - | 2.6 |
| PDU040 | 40 | 27.3 | - | 4.1 |
| PDU050 | 50 | 31.7 | 25.3 | 5.1 |
| PDU055 | 55 | 52.9 | 37.0 | 7.0 |
| PDU070 | 70 | 60.7 | 48.5 | 9.9 |
| PDU080 | 80 | 71.5 | 57.2 | 12.0 |
| PDU090 | 90 | 98.9 | 79.1 | 16.8 |
| PDU120 | 120 | 122.5 | - | - |
| PDU150 | 150 | 240 | - | - |
| PDU180 | 180 | 347 | - | - |
| PDU240 | 240 | 525 | - | - |
| Tipo de acero/tipo flexible | tipo de acero inoxidable | ||
|---|---|---|---|
| Velocidad máxima de uso | Velocidad tangencial: 50 m/min | ||
| atmósfera de uso | En el interior (un lugar no expuesto a la lluvia ni al agua) | atmósfera corrosiva | |
| Temperatura de funcionamiento | ‐10℃～150℃ | ‐20℃～400℃ | |
| Material | marco | acero laminado | acero inoxidable austenítico |
| Casquillo | acero aleado | acero inoxidable endurecido por precipitación | |
| Rodillo | acero aleado | acero inoxidable austenítico | |
| engranaje de pasador | Acero al carbono (punta del diente endurecida) | acero inoxidable austenítico | |
| Marco N° | Juego mm | Precisión de la distancia entre centros (mm) | ||||
|---|---|---|---|---|---|---|
| Tipo de acero | Tipo flexible | tipo de acero inoxidable | Tipo de acero | Tipo flexible | tipo de acero inoxidable | |
| PDU020 | 0.26 ～ 0.47 | - | 0.26 ～ 0.47 | ±0.25 | - | ±0.25 |
| PDU022 | 0.32 ～ 0.57 | - | 0.32 ～ 0.57 | ±0.3 | - | ±0.3 |
| PDU030 | 0.32 ～ 0.66 | - | 0.32 ～ 0.67 | ±0.4 | - | ±0.4 |
| PDU035 | 0.33 ～ 0.88 | - | 0.33 ～ 0.88 | ±0.5 | - | ±0.5 |
| PDU040 | 0.41 ～ 0.86 | - | 0.41 ～ 0.86 | ±0.6 | - | ±0.6 |
| PDU050 | 0.53 ～ 0.98 | 0.77 ～ 1.22 | 0.53 ～ 1.08 | ±0.7 | ±1.57 | ±0.7 |
| PDU055 | 0.61 ～ 1.06 | 1.01 ～ 1.46 | 0.61 ～ 1.26 | ±0.75 | ±1.72 | ±0.75 |
| PDU070 | 0.86 ～ 1.24 | 1.36 ～ 1.74 | 0.86 ～ 1.61 | ±0.9 | ±2.02 | ±0.9 |
| PDU080 | 0.89 ～ 1.20 | 1.49 ～ 1.80 | 0.89 ～ 1.74 | ±1 | ±2.2 | ±1 |
| PDU090 | 0.97 ～ 1.42 | 1.57 ～ 2.02 | 0.97 ～ 1.92 | ±1.2 | ±2.7 | ±1.2 |
| PDU120 | 1.30 ～ 1.57 | - | - | ±1.6 | - | - |
| PDU150 | 1.63 ～ 1.96 | - | - | ±2 | - | - |
| PDU180 | 1.95 ～ 2.36 | - | - | ±2.4 | - | - |
| PDU240 | 2.60 ～ 3.14 | - | - | ±3.2 | - | - |
Especificaciones del niquelado químico
El niquelado químico ofrece una gama de especificaciones que logran una excelente resistencia al desgaste y a la corrosión.
Esta especificación garantiza un recubrimiento eficaz con un tratamiento superficial uniforme.
- Ejemplos de uso: maquinaria de transporte, máquinas herramienta, etc.
- La carga tangencial admisible es la misma que la de la serie estándar, por lo que puede seleccionar el mismo tamaño que el de la serie estándar.
-Este producto se fabrica bajo pedido.

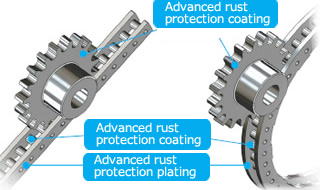

Altamente resistente a la corrosión
Ofrecemos una gama de especificaciones altamente resistentes a la corrosión que han sido mejoradas mediante un tratamiento superficial especial.
Cada pieza recibe un tratamiento anticorrosivo adecuado, que proporciona una fuerte protección contra la corrosión en entornos agresivos como exteriores, zonas cercanas al agua y áreas costeras.
- Ejemplos de aplicaciones: aparcamientos de varios pisos, vehículos de transporte de gran tamaño, líneas de fundición, compuertas de agua, etc.
- La carga tangencial admisible es la misma que la de la serie estándar, por lo que puede seleccionar el mismo tamaño que el de la serie estándar.
- Este producto se fabrica bajo pedido.
Tipo flexible
La gama ahora incluye un tipo flexible con una tolerancia de distancia entre centros más amplia y una mayor separación entre la cremallera/rueda de pasadores y el engranaje de pasadores.
Resulta eficaz no solo para equipos que requieren una estricta precisión de instalación, sino también cuando la posición de instalación cambia durante el funcionamiento debido a la dilatación térmica, etc.
・Ejemplos de uso: secadores de hornos y maquinaria de ingeniería civil
・La carga tangencial admisible es inferior a la de la serie estándar. Consulte el folletopara seleccionar la opción adecuada.
-Este producto se fabrica bajo pedido.
Especificación especial de holgura (diferente de la carga tangencial admisible estándar)
-Especificación de gran holgura
Aumentar el juego permite una fácil instalación.
-Especificación de juego pequeño
Se puede reducir el juego libre (2/3 del juego libre estándar, números de bastidor compatibles: PDU020 a PDU120).
Lubricación
Antes de poner en marcha el sistema, aplique grasa de alta presión a las superficies exteriores de todos los rodillos. Las superficies interiores de los rodillos de la rueda de pines o del bastidor de pines están prelubricadas con grasa.
Póngase en contacto con nosotros si tiene previsto utilizar el producto en un entorno donde no se pueda utilizar grasa lubricante, como por ejemplo bajo el agua, o en un entorno de alta temperatura de 130 °C o superior.
Método de instalación
Molinete, tipo plano de estante de pines
Se utiliza un pasador hueco, de modo que el orificio se puede usar para fijar el lateral al dispositivo de acoplamiento con un perno.
Durante la instalación, el posicionamiento se puede realizar colocando un tope o guía en la superficie con la parte convexa.
tipo de ángulo de cremallera de pasadores
La cremallera lineal en ángulo se puede fijar al dispositivo de acoplamiento utilizando los orificios de fijación con pernos en la superficie de la pata.
Más información
Para obtener información detallada sobre ruedas de pasadores, cremalleras de pasadores y engranajes de pasadores, consulte los siguientes enlaces.
