¿Qué es Unidad de transmisión de engranajes de pasador^?​

Se trata de un componente de transmisión que cumple la misma función que un engranaje o un sistema de cremallera y piñón, y que convierte la rotación en movimiento lineal o en otro tipo de movimiento rotacional mediante la combinación de una cremallera mecánica de pasador con un engranaje específico. Se ha suministrado a diversos dispositivos.

Características

• - Utiliza un sistema segmentado, lo que facilita la instalación.
• El engranaje de pasadores está diseñado con un módulo generoso, y el excelente equilibrio con la rueda de pasadores/cremallera de pasadores permite un gran par de transmisión.
• ・Amplia variedad para satisfacer sus necesidades

información del producto muestra las dimensiones estándar. También podemos considerar otras dimensiones, así que, por favor, indíquenos sus requisitos.

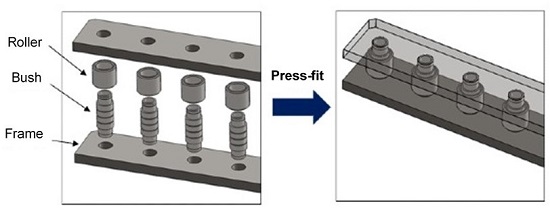

​^​Estructura transmisión de engranajes de pasador

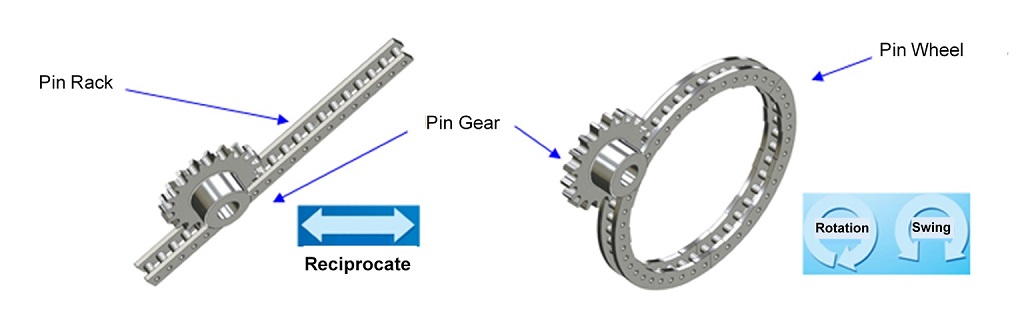

La unidad consta de una cremallera o rueda dentada y un engranaje de pasadores.
La estructura básica de una cremallera/rueda de pines es casi la misma que la de una cadena, con bujes ajuste a presión en un marco de cualquier forma y rodillos insertados.

<Referencia> Estructura de cadena

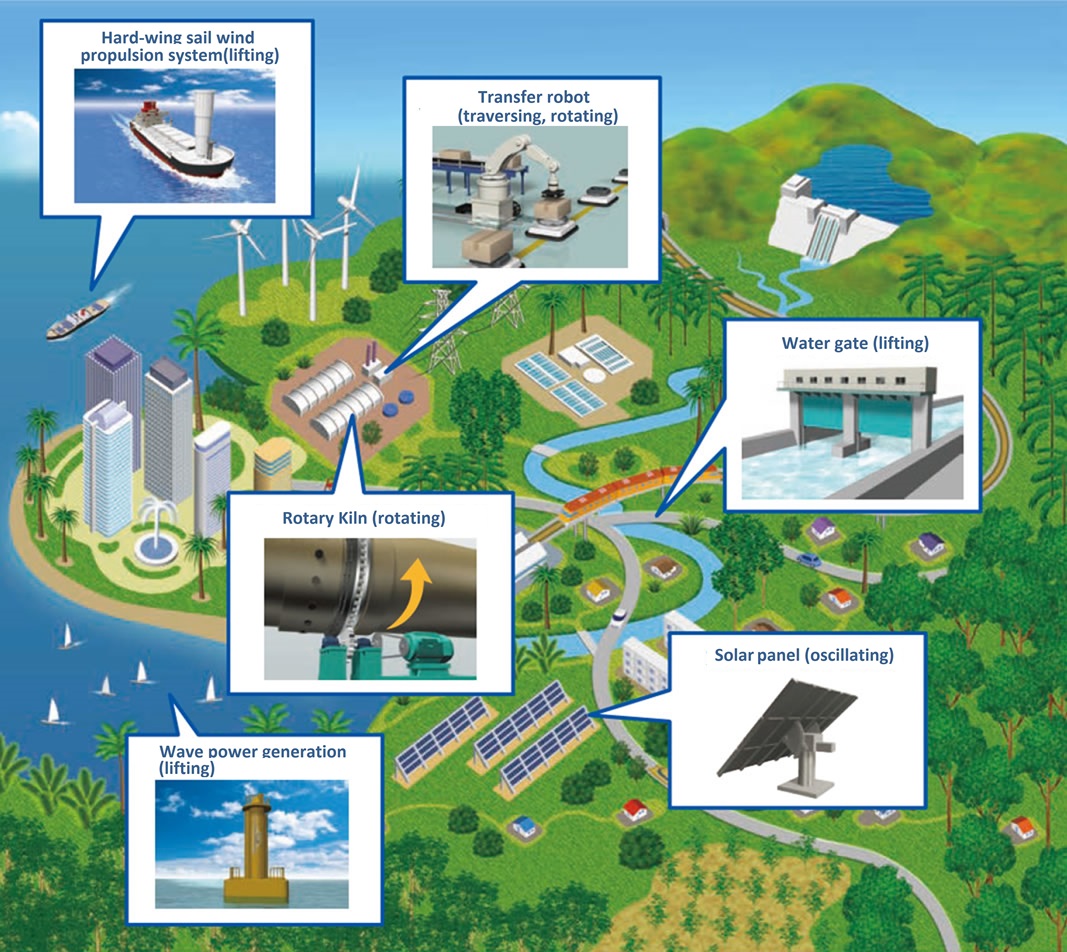

Ejemplos de aplicaciones de la unidad de^​ transmisión de engranajes de pasador

Nuestra amplia gama de Unidad de transmisión de engranajes de pasador se utilizan en una variedad de aplicaciones.

Aquí encontrará otros ejemplos de aplicación.

Movimientos que pueden proporcionar Unidad de transmisión de engranajes de pasador

·Girar

Ejemplos de aplicación:
placa giratoria

punto:
El sistema de segmentos permite diseños de gran diámetro.
Se ha utilizado en mesas con un diámetro de 10 m o más.

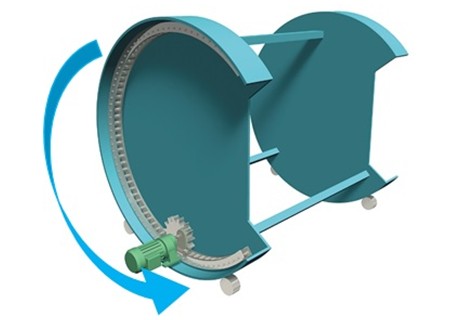

Torneado

·Girar

Ejemplos de aplicación:
horno rotatorio

punto:
Más fácil de instalar que los engranajes grandes.
Eficaz incluso cuando resulta difícil producir un círculo perfecto en el lateral del equipo.

girar

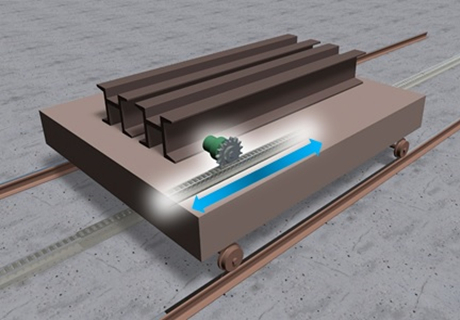

• Ir recto y volver

Ejemplos de aplicación:
Carro de transporte

punto:
Admite una variedad de diseños
Transición suave de líneas rectas a curvas

línea recta + curva

Una gama de especificaciones que se adaptan a su aplicación

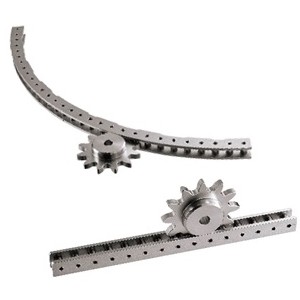

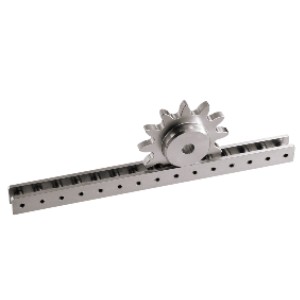

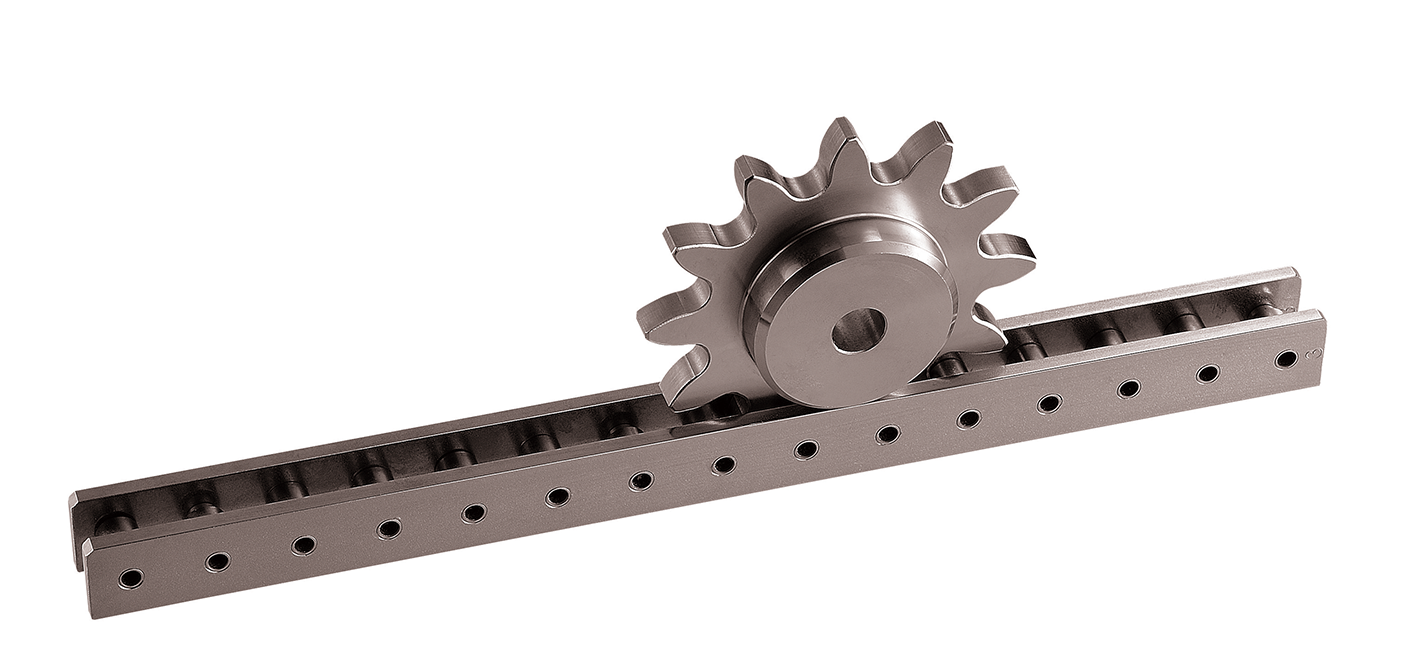

Tipo y especificaciones	Tipo de acero Especificaciones estándar	Tipo de acero Niquelado químico especificación	Tipo de acero Altamente resistente a la corrosión	Tipo flexible	tipo de acero inoxidable Especificaciones estándar	Especificaciones especiales
Recomendación	Se puede utilizar para fines generales.	Entornos estándar donde se requiere un buen rendimiento en la prevención de la corrosión	Ambientes húmedos	Difícil de instalar	atmósfera corrosiva	Diversos usos
Características	El tipo más versátil, compatible con todos los tamaños de marco.	El tratamiento uniforme de la superficie proporciona una resistencia estable a la corrosión y un excelente rendimiento en la prevención de la oxidación en entornos de uso estándar.	La carga tangencial admisible es la misma que la especificada en la norma, pero el tratamiento superficial especial mejora la resistencia a la corrosión. Demuestra fuertes propiedades de prevención de la corrosión en entornos corrosivos severos, como exteriores, cerca del agua y zonas costeras.	Este tipo tiene una tolerancia mayor en cuanto a la precisión de la distancia entre centros que el tipo de acero. También resulta eficaz cuando se modifica la posición de instalación de equipos que sufren dilatación térmica durante su funcionamiento.	Apto para su uso en entornos corrosivos como agua, entornos ácidos y alcalinos. Puede utilizarse en temperaturas comprendidas entre -20 °C y 400 °C.	Se encuentran disponibles especificaciones para el tratamiento de superficies, especificaciones para engranajes con pasador de bloqueo, especificaciones para holgura reducida, etc. Póngase en contacto con nosotros.

Contenido de vídeo

Soporte web^​ transmisión de engranajes de pasador

Disponemos de una gran cantidad Información del producto de Unidad de transmisión de engranajes de pasador para ayudarle a seleccionar el producto adecuado.
