Cadena de hojas

Una cadena de acero compuesta únicamente de placas y pasadores.
Es principalmente adecuado para aplicaciones de suspensión, equilibrado y transmisión de movimiento.
Existen dos tipos: el tipo AL para cargas ligeras y el tipo BL para cargas pesadas, y las dimensiones y combinaciones de placas difieren.
También conocida como cadena de equilibrio. Cumple con las normas JIS.
*Para su uso se requieren accesorios y poleas especiales.

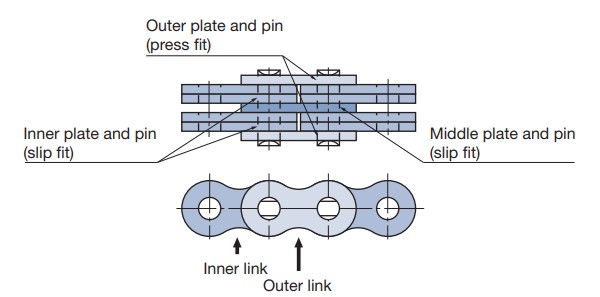

Estructura

-cadena de hojas constan únicamente de placas y pasadores.

Las placas están conectadas mediante pasadores y soportan la tensión aplicada a la cadena.

La placa exterior y el pasador están ajuste a presión y el pasador está remachado, mientras que las placas interior e intermedia y el pasador están ajustados ajuste deslizante.
El pasador recibe una fuerza cortante a través de la placa y, al mismo tiempo, cuando la cadena articular, se desliza a lo largo de la superficie interior del orificio en la placa interior.

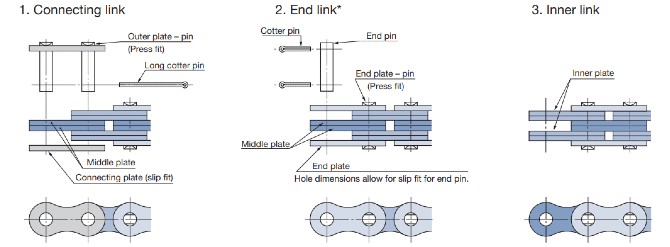

final

final de cadena de hojas pueden ser eslabones de conexión, eslabones finales o enlace interno.

Tipo final

Nota) Los eslabones finales se pueden fabricar en tamaños AL8, BL8 y superiores.

Accesorios, pasadores de extremo, poleas

Por favor, verifique lo siguiente para los accesorios metálicos, pasadores y poleas que conectan final antes de fabricarlos. También podemos fabricar accesorios metálicos y pasadores bajo pedido.

Más información

Tipo AL

Principalmente para cargas ligeras.

Las dimensiones y el espesor de la placa exterior son los mismos que los de las placas exteriores de Cadena de rodillos RS con el mismo paso.

El diámetro exterior del pasador es también casi el mismo que el de los pasadores Cadena de rodillos RS con el mismo paso.

Las combinaciones de placas son las siguientes:

Tipo BL

Principalmente para cargas pesadas.

El ancho de la placa es el mismo que el de la placa interior de Cadena de rodillos RS con el mismo paso, y el grosor de la placa es el mismo que el de Cadena de rodillos RS con un paso de una talla mayor.

El diámetro exterior del pasador es también aproximadamente el mismo que el de Cadena de rodillos RS con un paso un tamaño mayor.
