Relé de choque Serie SB​​

Fotos del producto
  • Se han combinado en un solo modelo el sistema de retención automática y el sistema reinicio automático, lo que facilita aún más su uso.
  • Equipado con una CPU, logra una detección de corriente estable.
  • Este es el modelo sucesor de relé de choque SS/SA.
  • Marcado CE, producto con certificación cUL y CCC

Modelo estándar

Número de modelo Tipo integrado de TC Tipo de montaje CT externo
TSBSB05 TSBSB10 TSBSB30 TSBSB60 TSBSB100 TSBSB200 TSBSB300
Rango de ajuste de corriente 0.5～6A 1～12A 3～30A 5～60A 10～100A 20～200A 30～300A
motor 200V Número de penetración CT 4 0.1kW - - - - - -
3 0.2kW - - - - - -
2 0.4kW - - - - - -
1 0.75kW 1.5kW, 2.2kW 3.7kW, 5.5kW 7.5kW, 11kW 15kW, 18.5kW 22kW, 30kW, 37kW 45kW, 55kW, 75kW
400V 4 0.2kW - - - - - -
3 0.4kW - - - - - -
2 0.75kW - - - - - -
1 1.5kW, 2.2kW 3.7kW 5.5kW, 7.5kW, 11kW 15kW, 18.5kW, 22kW 30kW, 37kW, 45kW 55kW, 75kW, 90kW 192kW, 254kW

Características

  • • Se puede seleccionar la retención automática y reinicio automático del relé de salida.
  • ・Compacto con TC integrada:
    *TSBSB100/TSBSB200/TSBSB300 son tipos de montaje de TC externos.
  • ・Compatible con una amplia gama de fuentes de alimentación:
    Los productos estándar son compatibles con CA/CC de 24 a 240 V.
  • ・Detección de corriente estable:
    El uso de un circuito digital equipado con una CPU hace que la detección de corriente sea aún más estable.
  • - Marcado CE, certificación cUL, CCC y conformidad con la directiva RoHS.

Ejemplos de aplicación de la serie TSBSB relé de choque

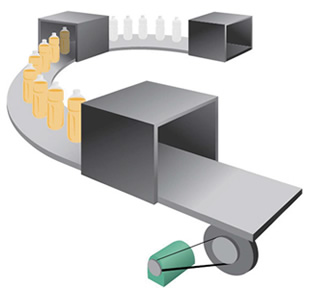

Detección de atascos en máquinas de envasado

Evita daños en la cuchilla.

Detección de atascos en máquinas de envasado

protección contra sobrecarga de la lavadora

Puede almacenarse dentro del panel de control y utilizarse para máquinas que usan agua.

protección contra sobrecarga de la lavadora

desfibradora

Haga una pausa cuando la carga sea pesada.

desfibradora

También puede utilizarse en diversas aplicaciones.

  • Dispositivo de elevación
  • • Transportador de virutas
  • • Transportador de tornillo
  • ·Mezclador
  • • Instalaciones de tratamiento de agua
  • • Máquina de eliminación de residuos alimentarios
  • ·alimentador
  • ・Maquinaria para la industria alimentaria, etc.

Catálogos y manuales de instrucciones

Lista de números de modelo de producto

Tipo integrado de TC Tipo de montaje externo CT
TSBSB05 TSBSB100
TSBSB10 TSBSB200
TSBSB30 TSBSB300
TSBSB60

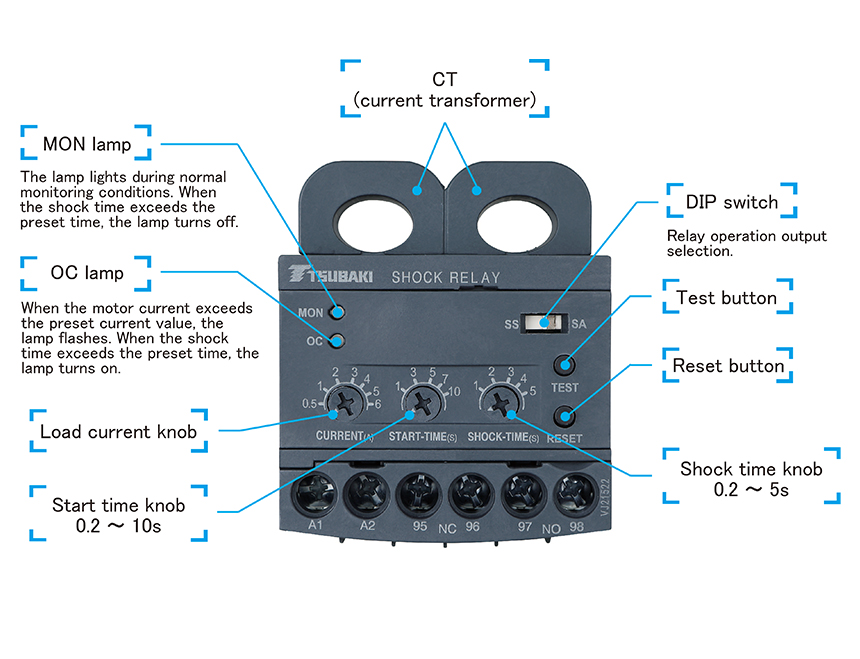

Nombres y funciones de las piezas

Nombres y funciones de las piezas
