información del producto Accesorios cadena superior alta

Contamos con una amplia línea de piezas periféricas para transportadores, como ruedas dentadas dedicadas, poleas guía, Riel de plastico, collarines de fijación, piezas de guía de cadena, piezas de soporte de bastidor, piezas de guía de producto y unidades de cojinetes.

Haga clic en las imágenes a continuación para ver cómo usar cada accesorio.

プラトップ<sup>®</sup>チェーン用アクセサリ
×
(Puedes moverlo arrastrándolo)

Piñones/Discos de esquina/Discos de giro

  • ·Solicitud

    Este producto transmite la potencia del motor a la cadena.

    Por favor, acóplelo al eje de transmisión de la cinta transportadora antes de usarlo.

  • • Imagen de uso

    Piñón

    [Haga clic para ampliar]

A la lista

×
(Puedes moverlo arrastrándolo)

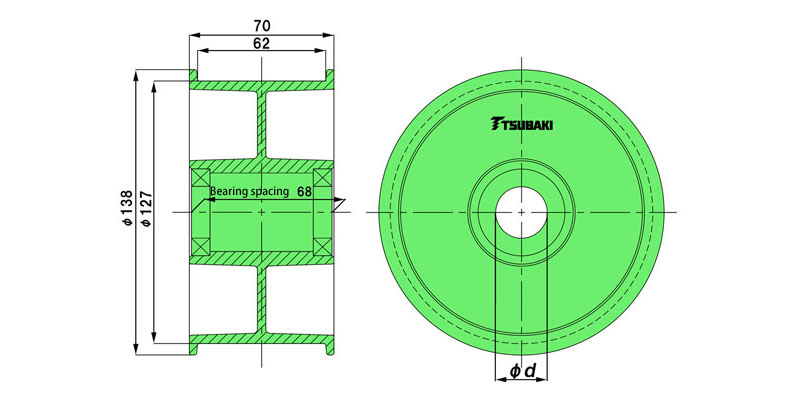

Ruedas tensoras/piñones tensores

  • ·Solicitud

    Por favor, acóplelo al eje motriz de la cinta transportadora.

A la lista

×
(Puedes moverlo arrastrándolo)

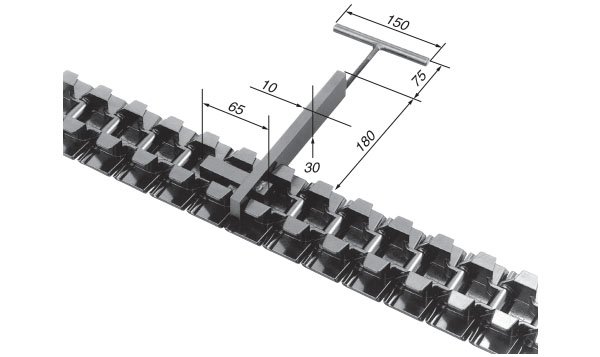

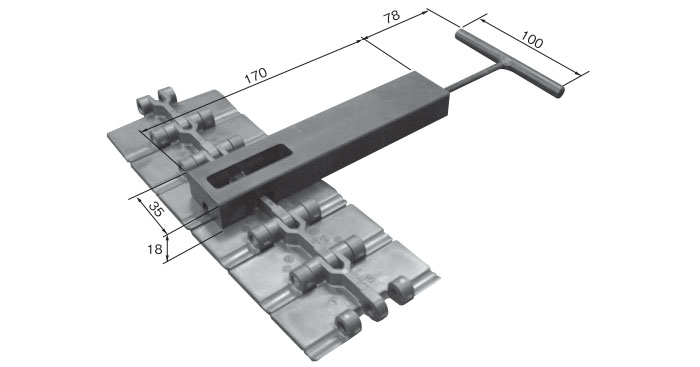

Herramienta de desmontaje/conexión

  • ·Solicitud

    El uso de esta herramienta facilita el desmontaje y la reconexión cadena superior.

    Consulte la página del producto para ver los productos aplicables.

  • • Imagen de uso

    cadena superior de acero inoxidable para tipo TS

    Herramienta de desmontaje/conexión

    [Haga clic para ampliar]

A la lista

Lista de accesorios Cadena superior de plástico

número de modelo de cadenaAccesorios aplicables

número de modelo del accesoriode


*Haga clic en el número de modelo para ver información detallada. Haga clic en el dibujo dimensional para ampliarlo.

Piñones/Discos de esquina/Discos de giro

(Haz clic para ver la lista.
Mostrar.)		 Tipo de cadena aplicable Cadena aplicable
paso
mm		 número efectivo de dientes / número de dientes
TTP　 TTP, TTPH, TTPH-P, TTP-P, TTPT 38.1 9½, 10½, 11½, 12½

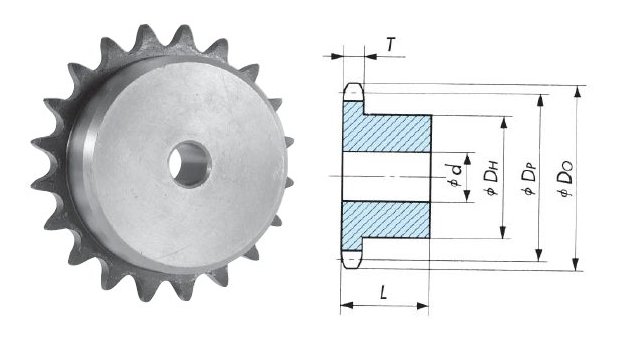

Piñón de acero (tipo orificio piloto)

Servicio de procesamiento de agujeros de pozo disponible
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje (mm) tipo
TTP912T 19 9½ 117.34 Φ18 Φ40 Tipo integrado
TTP1012T 21 10½ 129.26
TTP1112T 23 11½ 141.22
TTP1212T 25 12½ 153.20
Piñón de acero (serie de bloqueo)
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TTP912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 Tipo integrado
TTP1012T-S□□□□ 21 10½ 129.26
TTP1112T-S□□□□ 23 11½ 141.22
TTP1212T-S□□□□ 25 12½ 153.20

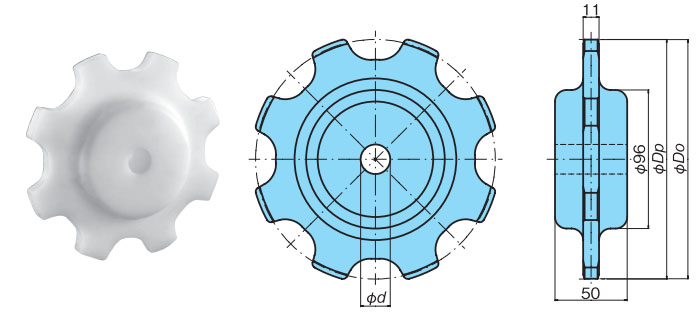

piñón de plástico de ingeniería
Número de modelo número real de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
d
mm		 tipo
TTP-21T■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 tipo dividido
TTP-23T■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25T■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(Puedes moverlo arrastrándolo)
■ Piñón de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTP-21T25 21 10½ 129.26 Φ25 tipo dividido
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(Puedes moverlo arrastrándolo)
■ Piñón de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTP-23T25 23 11½ 141.22 Φ25 tipo dividido
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(Puedes moverlo arrastrándolo)
■ Piñón de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTP-25T25 25 12½ 153.20 Φ25 tipo dividido
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
TTPDH　 TTPDH, TTPDH-LBP 38.1 12½

Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TP-C12295T-SPR 25 12½ 153.21 Φ40 tipo dividido
TTPM　 TTPM 19.05 12, 14, 15, 19, 21, 23

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo

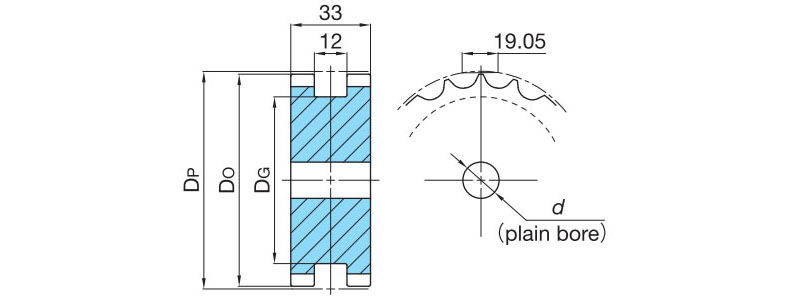

TTPM1200T 12 73.6 Φ15 Φ35 Tipo integrado
TTPM1400T 14 85.6 Φ40
TTPM1500T 15 91.6
TTPM1900T 19 115.7 Φ50
TTPM2100T 21 127.8
TTPM2300T 23 139.9
TPF　 TPF 38.1 9½, 10½, 11½, 12½


Piñón de acero (tipo orificio piloto)

Servicio de procesamiento de agujeros de pozo disponible
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TPF912T 19 9½ 117.34 Φ18 Φ42 Tipo integrado
TPF1012T 21 10½ 129.26
TPF1112T 23 11½ 141.22
TPF1212T 25 12½ 153.20

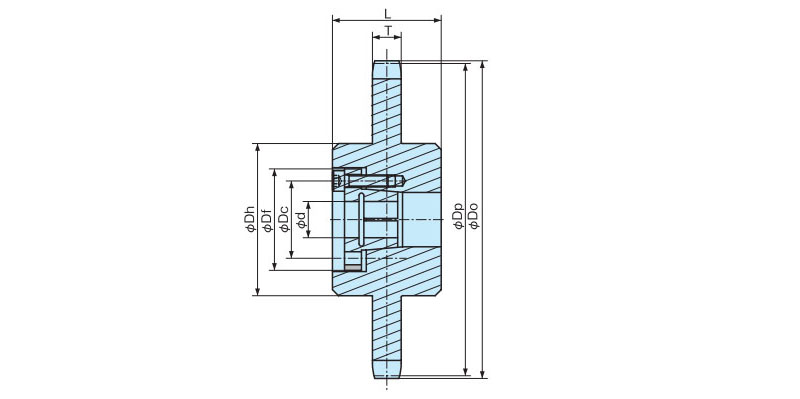

Piñón de acero (serie de bloqueo)
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TPF912T-S□□□□ 19 9½ 117.34 Φ15～Φ35 Tipo integrado
TPF1012T-S□□□□ 21 10½ 129.26
TPF1112T-S□□□□ 23 11½ 141.22
TPF1212T-S□□□□ 25 12½ 153.20

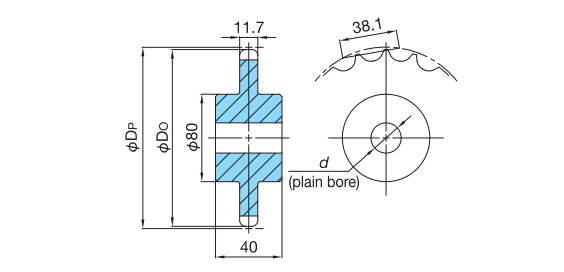

TP-OTD　 TP-OTD 38.1 10½, 11½

Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TP-OTD1012T 21 10½ 129.2 Φ20 Φ40 Tipo integrado
TP-OTD1112T 23 11½ 141.2
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 9, 9½, 10, 10½, 11, 11½, 12, 12½, 13

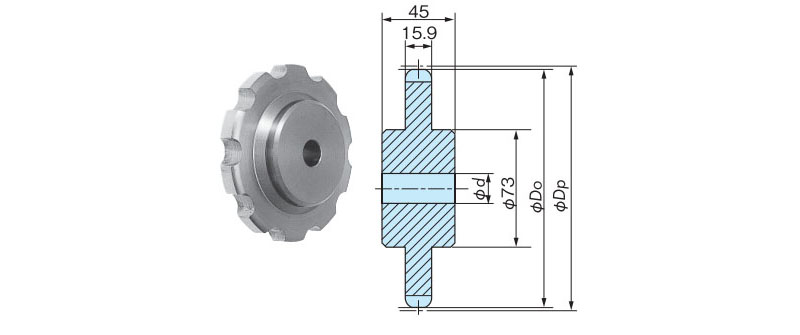

Piñón de acero (tipo orificio piloto)

Servicio de procesamiento de agujeros de pozo disponible
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TTUP900T - 9 111.40 Φ18 Φ47 Tipo integrado
TTUP912T 19 9½ 117.34
TTUP1000T - 10 123.29
TTUP1012T 21 10½ 129.26
TTUP1100T - 11 135.23
TTUP1112T 23 11½ 141.22
TTUP1200T - 12 147.21
TTUP1212T 25 12½ 153.20
TTUP1300T - 13 159.20

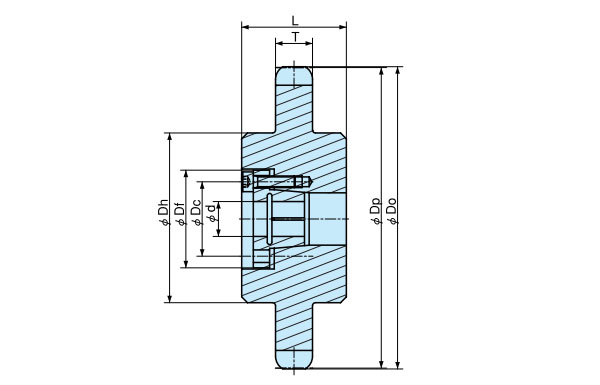

Piñón de acero (serie de bloqueo)
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TTUP900T-S□□□□ - 9 111.40 Φ15～Φ45 Tipo integrado
TTUP912T-S□□□□ 19 9½ 117.34
TTUP1000T-S□□□□ - 10 123.29
TTUP1012T-S□□□□ 21 10½ 129.26
TTUP1100T-S□□□□ - 11 135.23
TTUP1112T-S□□□□ 23 11½ 141.22
TTUP1200T-S□□□□ - 12 147.21
TTUP1212T-S□□□□ 25 12½ 153.20
TTUP1300T-S□□□□ - 13 159.20
piñón de plástico de ingeniería
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

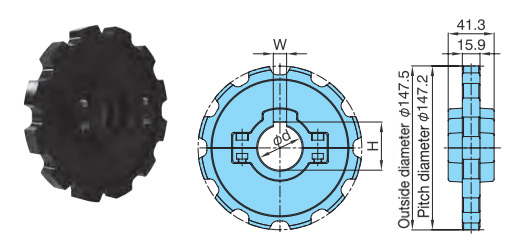

TTUP-12T■ 12 147.2 Φ25, Φ30, Φ35, Φ40, Φ45 tipo dividido
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTUP-12T25 12 147.2 Φ25 tipo dividido
TTUP-12T30 Φ30
TTUP-12T35 Φ35
TTUP-12T40 Φ40
TTUP-12T45 Φ45
TPSS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 9, 10, 11, 12, 13, 14, 15

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo

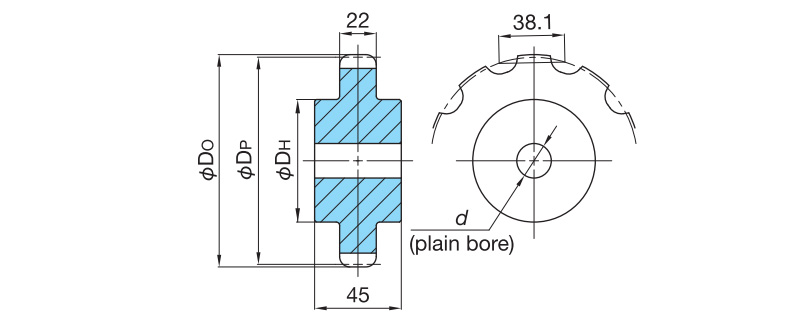

TPSS900T 9 114.4 Φ20 Φ35 Tipo integrado
TPSS1000T 10 123.3 Φ40
TPSS1100T 11 135.2
TPSS1200T 12 147.2
TPSS1300T 13 159.2
TPSS1400T 14 171.2
TPSS1500T 15 183.3

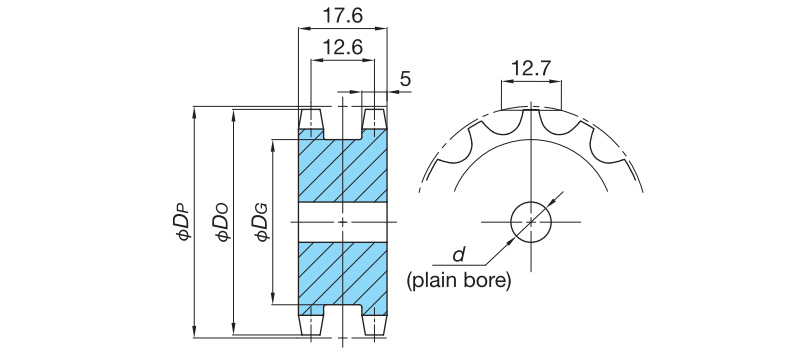

TTUPM　 TTUPM-P, TTUPM-PC 12.7 11, 13, 15

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje (mm) tipo
TTUPM1100T 11 45.1 Φ8 Φ20 Tipo integrado
TTUPM1300T 13 53.1 Φ25
TTUPM1500T 15 61.1 Φ30

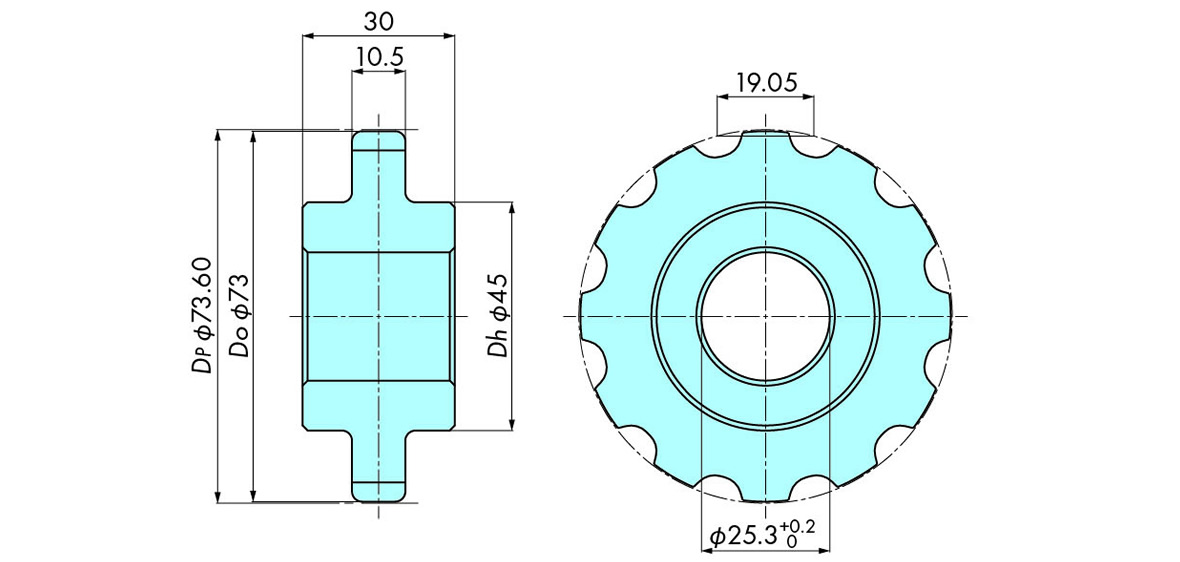

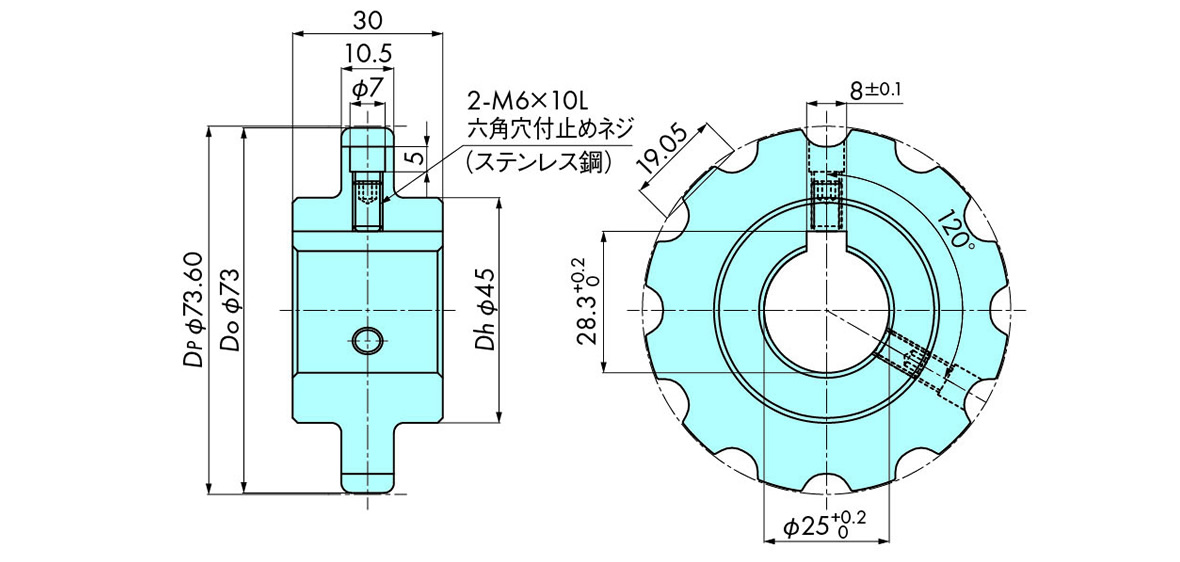

TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TPUMF1200T-25 12 73.60 Φ25 Tipo integrado
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TTP-C1211■T-SPR 12 147.2 Φ30, Φ40 tipo dividido
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

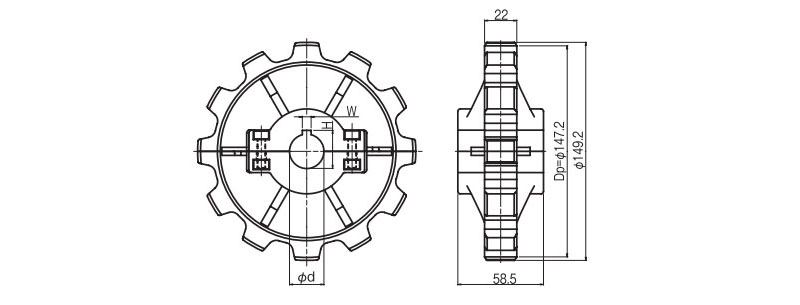

TP-C12115T-SPR 12 147.2 Φ30 tipo dividido
TP-C12117T-SPR Φ40
TTUPS-H　 TTUPS-H 25.4 12, 16, 18, 21









分割形スプロケット(SW2500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 tipo dividido
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW2500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2500-16T25 16 130.20 Φ25 tipo dividido
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW2500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2500-18T25 18 146.27 Φ25 tipo dividido
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW2500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2500-21T25 21 170.40 Φ25 tipo dividido
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40
Piñón integrado (S2500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-S2500-16T 16 130.20 Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		 Tipo integrado
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42

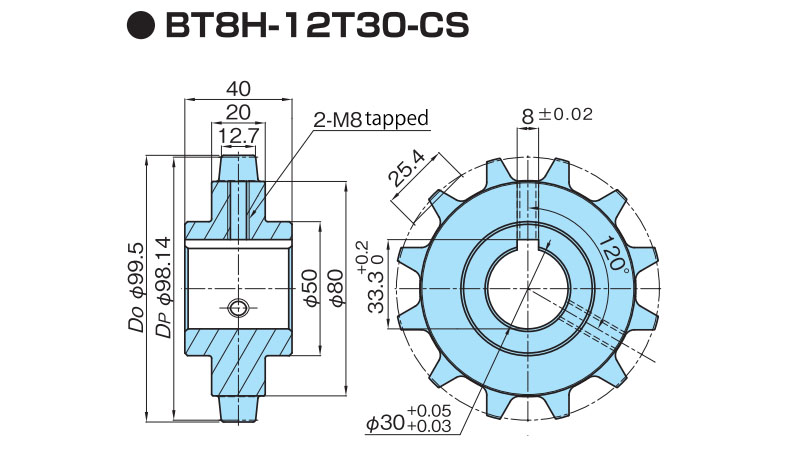

productos procesados con orificio para eje y chavetero
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
BT8H-12T■-CS 12 98.14 Φ25, Φ30 Tipo integrado

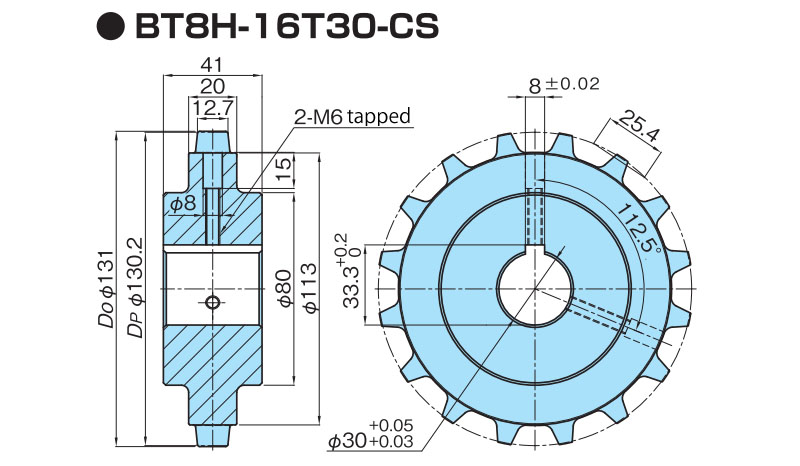

BT8H-16T30-CS 16 130.20 Φ30
×
(Puedes moverlo arrastrándolo)
■ Productos procesados con orificio para eje y chavetero
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
BT8H-12T25-CS 12 98.14 Φ25 Tipo integrado
BT8H-12T30-CS Φ30
producto orificio piloto
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 tipo

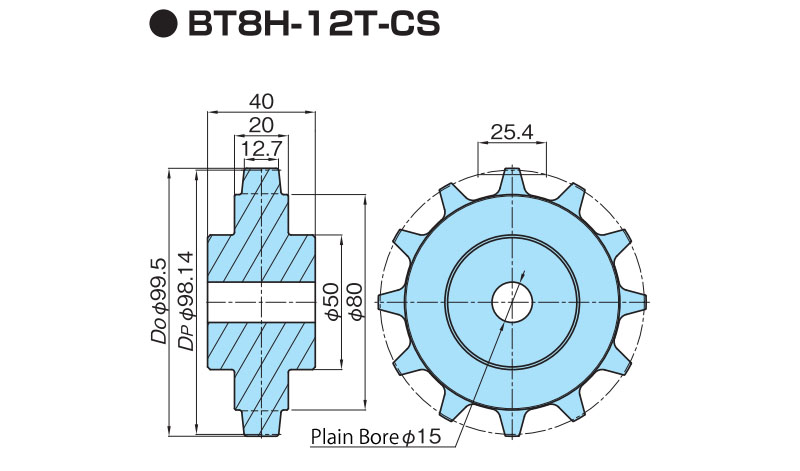

BT8H-12T-CS 12 98.14 Φ15 Tipo integrado

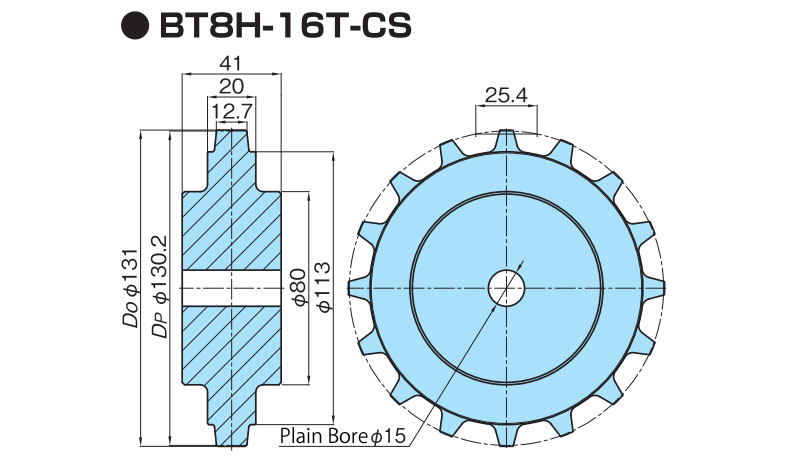

BT8H-16T-CS 16 130.20

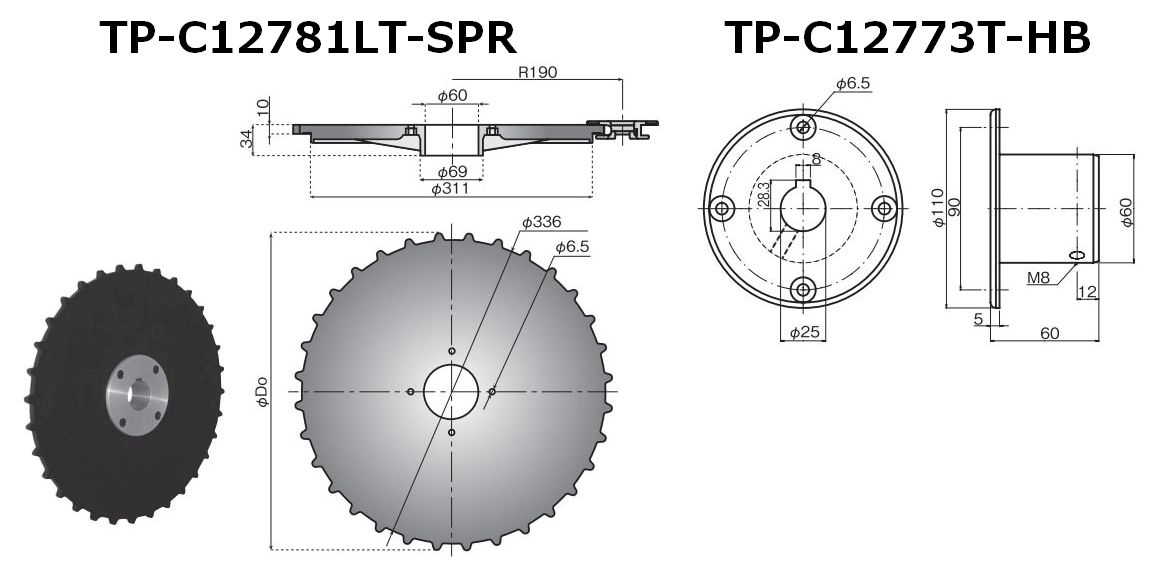

TPUH-BO　 TPUH-BO 38.1 32

Número de modelo Número de dientes Diámetro exterior dimensiones del orificio del eje
mm		 tipo
TP-C12781LT-SPR 32 352 Φ25 Tipo integrado

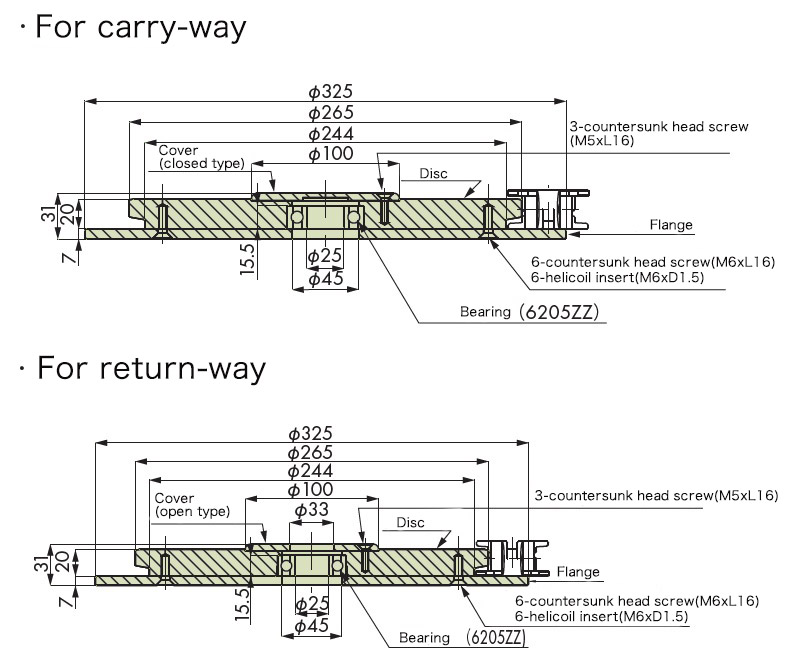

TPUSR　 TPUSR550, TPUSR550P, TPUSR826, TPUSR826P 31.75 15


Piñón de acero (tipo orificio piloto)

Servicio de procesamiento de agujeros de pozo disponible
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TPUSR1500T 15 152.71 Φ20～Φ45 Φ15.9 Φ45 Tipo integrado
TPUSR1500T-SS

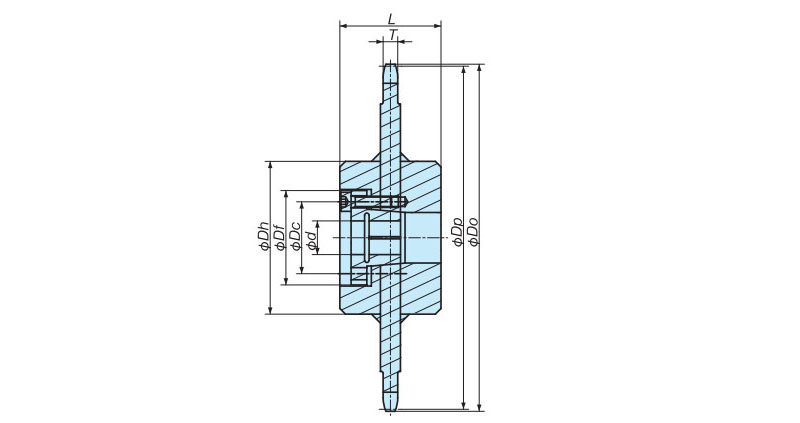

Piñón de acero (serie de bloqueo)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TPUSR1500T-S□□□□ 15 152.71 Φ15～Φ35 Tipo integrado

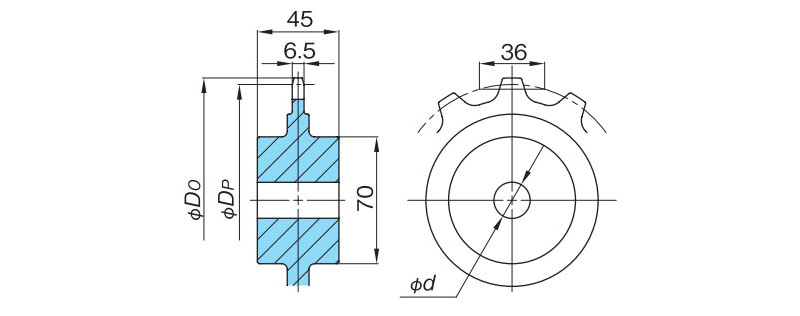

TP-UB36　 TP-UB36, TP-UB36P 36 11, 12, 13

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo

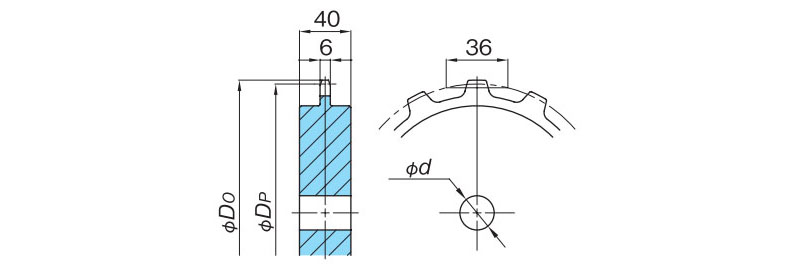

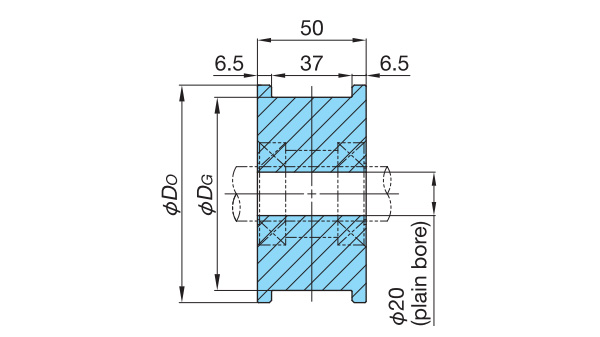

TP-UB1100T 11 127.8 Φ20 Φ40 Tipo integrado
TP-UB1200T 12 139.1
TP-UB1300T 13 150.4

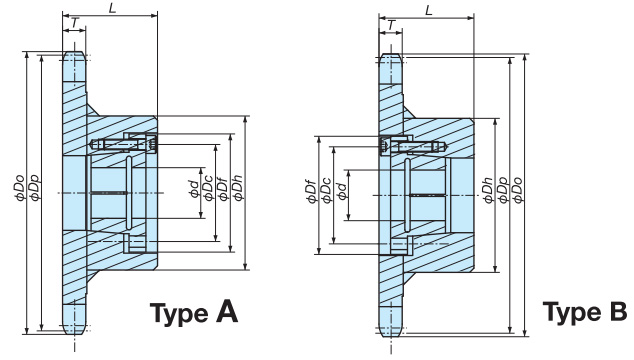

TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10, 12





piñón de plástico de ingeniería
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

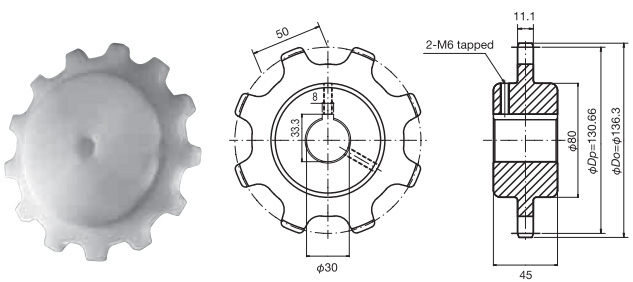

TP-C213959T-SPR 8 130.66 Φ30 Tipo integrado

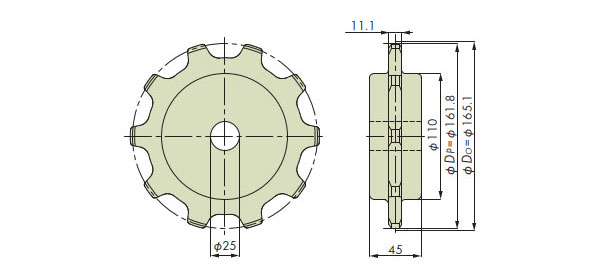

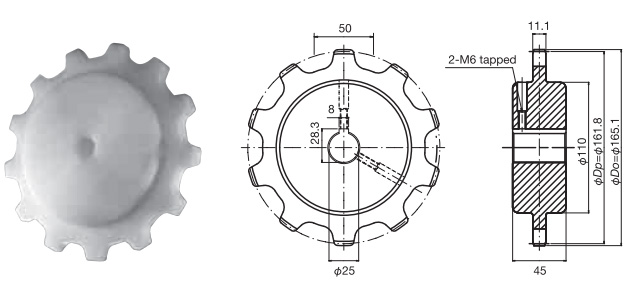

TP-C213961T-SPR 10 161.8 Φ25

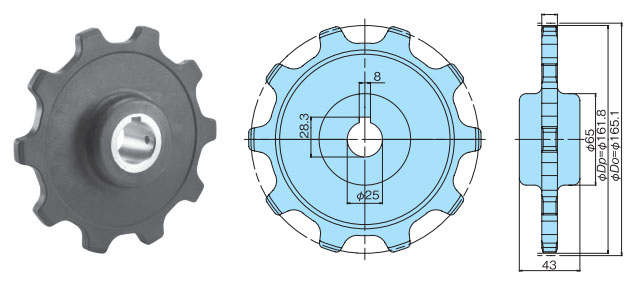

TP-C12721T-SPR
Piñón de acero (tipo orificio piloto)

Servicio de procesamiento de agujeros de pozo disponible
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 tipo
TPUN555-800TQ 8 130.6 Φ16 Tipo integrado
TPUN555-1000TQ 10 161.8
TPUN555-1200TQ 12 193.2
Piñón de acero (serie de bloqueo)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TPUN555-800TQ-S□□□□■ 8 130.6 Φ15～Φ45 Tipo integrado
TPUN555-1000TQ-S□□□□■ 10 161.8
TPUN555-1200TQ-S□□□□■ 12 193.2
TP-50UN-T95　 TP-50UN-T95 50 8, 10, 12

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TP-50UNT-8T 8 130.6 Φ15 Φ40 Tipo integrado
TP-50UNT-10T 10 161.8 Φ20
TP-50UNT-12T 12 193.2
TPCC　 TPCC420, TPCC420-T 63.5 8, 10, 12

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 tipo
TP-C12326T-SPR 8 165.9 Φ23 Tipo integrado
TP-C12327T-SPR 10 205.5
TP-C12328T-SPR 12 245.3

A partir de julio de 2026, algunos números de modelos sufrirán cambios de especificaciones o se suspenderán sus ventas.
Haga clic aquí para más detalles.
TP-36AK　 TP-36AK 36 11, 13, 15

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TP-36AK1100T 11 127.7 Φ20 Φ60 Tipo integrado
TP-36AK1300T 13 150.4
TP-36AK1500T 15 173.1
TP-30UTW-LAP　 TP-30UTW-LAP 30 15

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

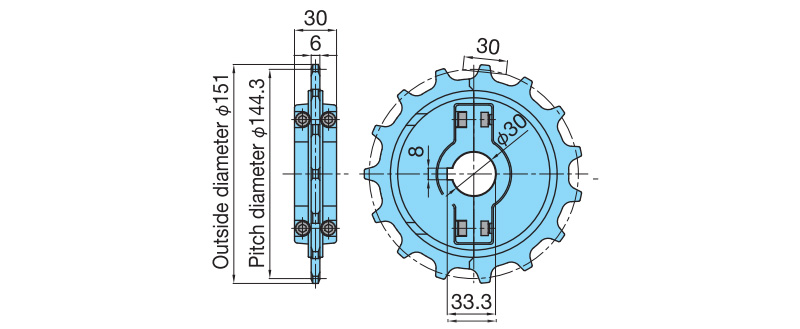

TP-SW30UT-15T30 15 144.3 Φ30 tipo dividido
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

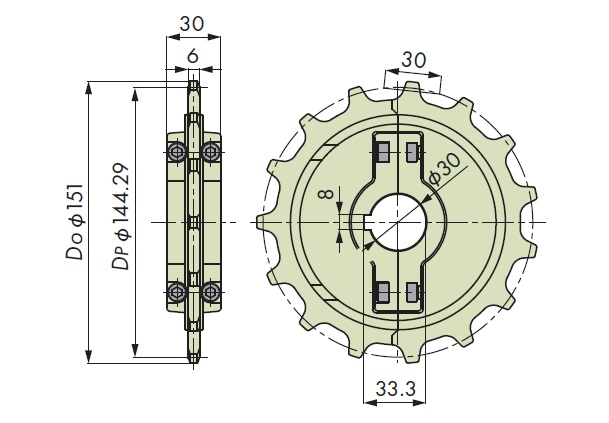

TP-36UT-13T 13 150.42 Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		 Tipo integrado
TPRF2040　 TPRF2040 25.4 9½, 10½, 11½, 12, 12½


tipo Material Número de modelo básico Rango número efectivo de dientes
producto orificio piloto acero RF2040S-1B□T■ 9½～12½
inoxidable RF2040S-1B□T-SS 9½～12½
plásticos de ingeniería RF2040S-1B□T-P 9½～12½
ajuste del orificio acero RF2040S-1B□T-H～ 9½～12½
inoxidable RF2040S-1B□T-SS-H～ 9½～12½
Piñón de bloqueo tipo S acero RF2040S-1B□T-S○○○○● 9½～12½
TPRF2060　 TPRF2060 38.1 9½, 10½, 11½, 12, 12½


tipo Material Número de modelo básico Rango número efectivo de dientes
producto orificio piloto acero RF2060S-1B□T■ 9½～12½
inoxidable RF2060S-1B□T-SS 9½～12½
plásticos de ingeniería RF2060S-1B□T-P 9½～12½
ajuste del orificio acero RF2060S-1B□T-H～ 9½～12½
inoxidable RF2060S-1B□T-SS-H～ 9½～12½
Piñón de bloqueo tipo S acero RF2060S-1B□T-S○○○○● 9½～12½
TORP/TOSP　 TO, TORP/TOSP 76.2 11, 31

TOR・TORP
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TOR1100T 11 11 270.47 Φ23 Φ45 Tipo integrado
TOS・TOSP
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 Tipo integrado
ST　 ST-NP, ST-SS 9.525, 12.70, 15.875 10～

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
RS35-1B■TQ-R 13～21 39.80～63.91 Φ9.5, Φ12.7 Φ12～Φ30 Tipo integrado
RS40-1B■TQ-R 10～22 41.10～89.24 Φ9.5, Φ12.7 Φ12～Φ47
RS50-1B■TQ-R 10～18 51.37～91.42 Φ9.5, Φ12.7 Φ16～Φ46
Se pueden utilizar piñones RS tipo B con un número de dientes superior al que se muestra en la tabla anterior.
Lo mismo se aplica a las especificaciones del acero inoxidable.
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		orificio piloto
mm		Diámetro máximo del orificio del ejetipo
RS35-1B13TQ-R 13 39.80 Φ9.5 Φ12 Tipo integrado
RS35-1B14TQ-R 14 42.81 Φ15
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		orificio piloto
mm		Diámetro máximo del orificio del ejetipo
RS40-1B10TQ-R 10 41.10 Φ9.5 Φ12 Tipo integrado
RS40-1B11TQ-R 11 45.08 Φ15
RS40-1B12TQ-R 12 49.07 Φ17
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		orificio piloto
mm		Diámetro máximo del orificio del ejetipo
RS50-1B10TQ-R 10 51.37 Φ9.5 Φ16 Tipo integrado
RS50-1B11TQ-R 11 56.35 Φ12.7 Φ20
RS50-1B12TQ-R 12 61.34 Φ23
RS50-1B13TQ-R 13 66.34 Φ27
RS50-1B14TQ-R 14 71.34 Φ31
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
RT　 RT-SS, ST-NP, ST-SS 9.525, 12.70, 15.875, 19.05 13～

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 tipo
RS35-1B□TQ-R 14～21 42.81～63.91 Φ9.5, Φ12.7 Φ15～Φ30 Tipo integrado
RS40-1B□TQ-R 13～22 53.07～89.24 Φ12.7 Φ20～Φ47
RS50-1B□TQ-R 14～18 71.34～91.42 Φ12.7 Φ31～Φ46
Se pueden utilizar piñones RS tipo B con un número de dientes superior al que se muestra en la tabla anterior.
El modelo RT600 se puede utilizar con piñones RS tipo B de 12T o más grandes.
Lo mismo se aplica a las especificaciones del acero inoxidable.
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		orificio piloto
mm		Diámetro máximo del orificio del ejetipo
RS35-1B14TQ-R 14 42.81 Φ9.5 Φ15 Tipo integrado
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		orificio piloto
mm		Diámetro máximo del orificio del ejetipo
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20 Tipo integrado
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		orificio piloto
mm		Diámetro máximo del orificio del ejetipo
RS50-1B14TQ-R 14 71.34 Φ12.7 Φ31 Tipo integrado
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
Solo para TPU-USR
Disco de esquina　 		TPU-USR 38.1

Objetivo Número de modelo

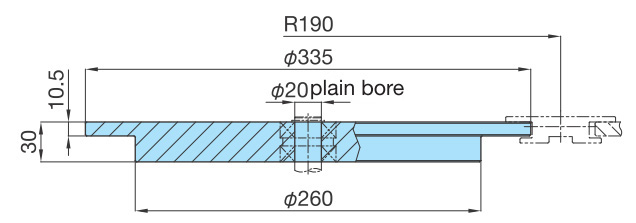

Lado de transporte, lado de retorno TPU826USR-CD-R190
Solo para TPUH-BO
Disco de esquina　 		TPUH-BO 38.1

Objetivo Número de modelo

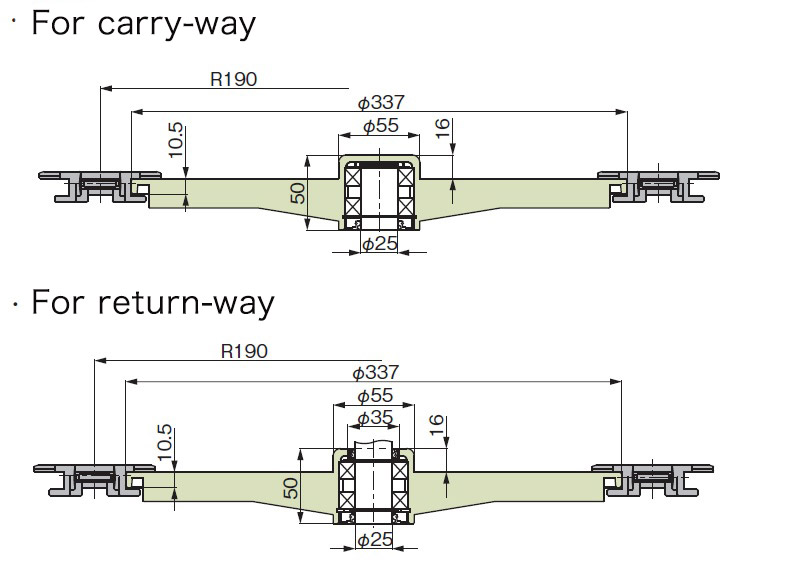

Para el lado del transporte TP-C12779T-CD
Para el lado de retorno TP-C12777T-CD
Solo para TPUSR550
Disco de esquina　 		TPUSR550, TPUSR550P 38.1

Objetivo Número de modelo
Para el lado del transporte TPUSR550-CD-R150C
Para el lado de retorno TPUSR550-CD-R150R
Solo para TPUSR826
Disco de esquina　 		TPUSR826, TPUSR826P 38.1

Objetivo Número de modelo
Para el lado del transporte TPUSR826-CD-R150C
Para el lado de retorno TPUSR826-CD-R150R
Solo para TP-UB36
Gira el disco　 		TP-UB36, TP-UB36P 36

Objetivo Número de modelo
remitente TP-UB36TW-D
vía de retorno TP-UB36TW-R
Solo para TP-50UNS/TPUN
Disco de esquina　 		TP-50UNS, TPUN 50

Objetivo Número de modelo

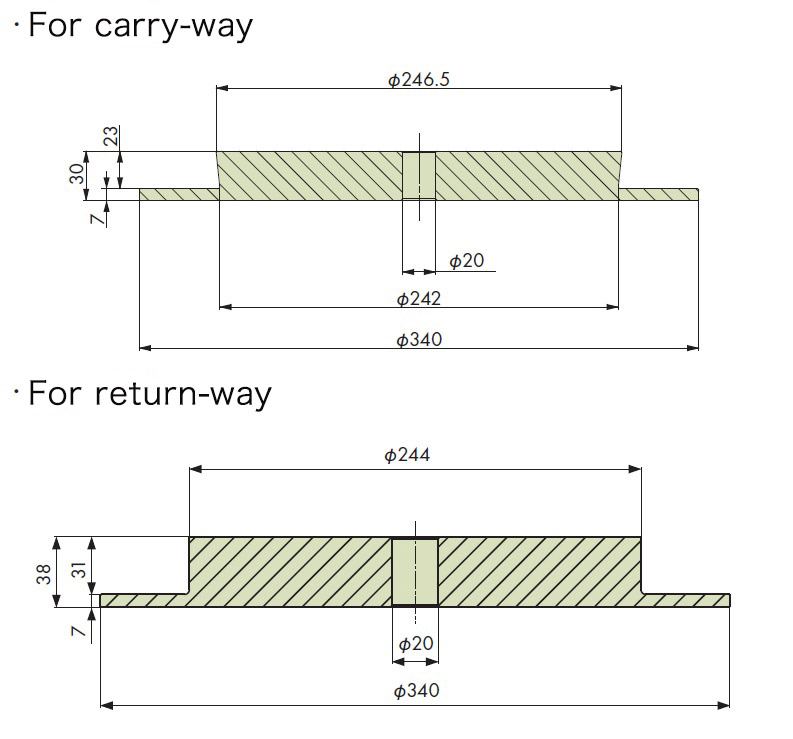

Para el lado del transporte TPUN555-CD-R150C
Para el lado de retorno TPUN555-CD-R150R
Solo para TP-50UNS
Gira el disco　 		TP-50UNS 50

tipo Objetivo Número de modelo

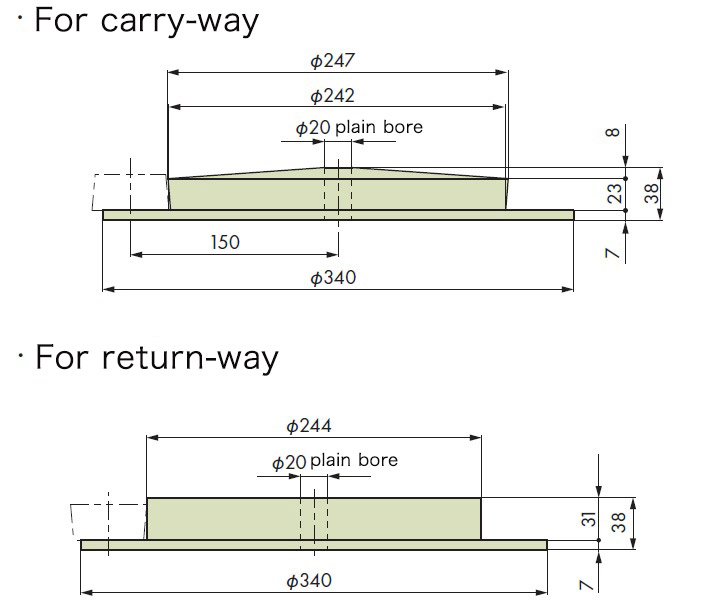

Productos mecanizados remitente TP-50UNST1
vía de retorno TP-50UNST2
Solo para TPUN-LH
Disco de esquina　 		TPUN535-LH, TPUN550-LH 50

Objetivo Número de modelo

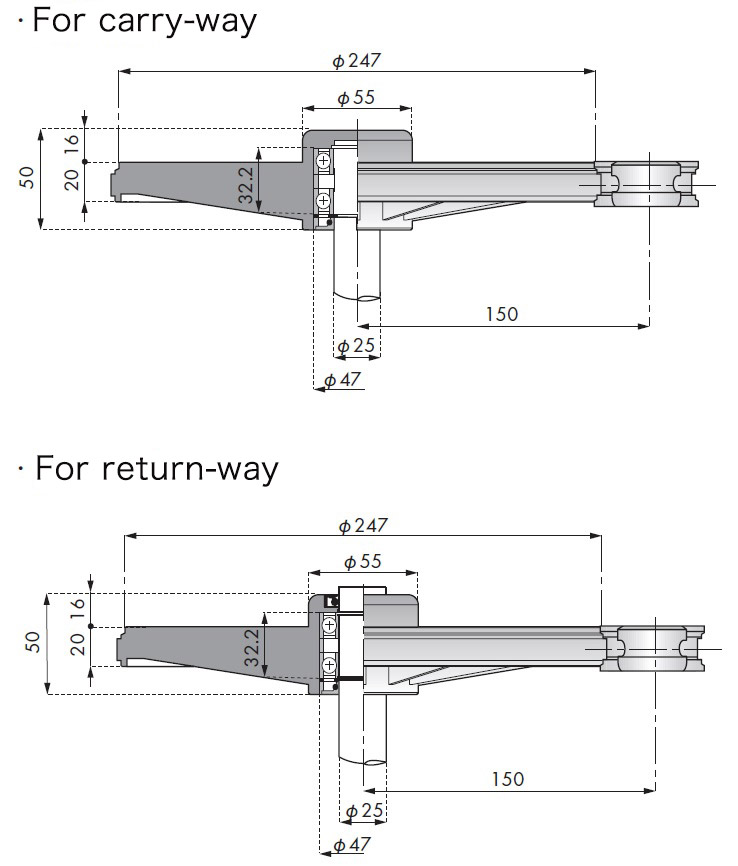

Para el lado del transporte TP-C12723T-CD
Para el lado de retorno TP-C12725T-CD

Ruedas tensoras/piñones tensores

(Haz clic para ver la lista.
Mostrar.)		 Tipo de cadena aplicable Cadena aplicable
paso
mm		 Número equivalente de dientes
TTP　 TPF, TPH, TP-OTD, TPS, TPS-P, TT, TTP, TTPH, TTPH-P, TTP-P, TTPT, TTU, TTUP, TTUPH, TTUPM838H, TTUP-P, TTUPS-H 25.4, 38.1 21, 23, 25

Número de modelo número real de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo
TP-IW1221-25-RY 21 130.0 Φ25.3 tipo dividido
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 tipo dividido
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 tipo dividido
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3
TTPDH　 TTPDH, TTPDH-LBP 38.1 25

Número de modelo número real de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo

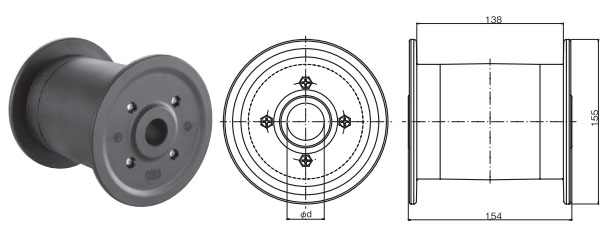

TP-C121646T-IW 25 155 Φ35 Tipo integrado
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 12

Número de modelo número real de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo

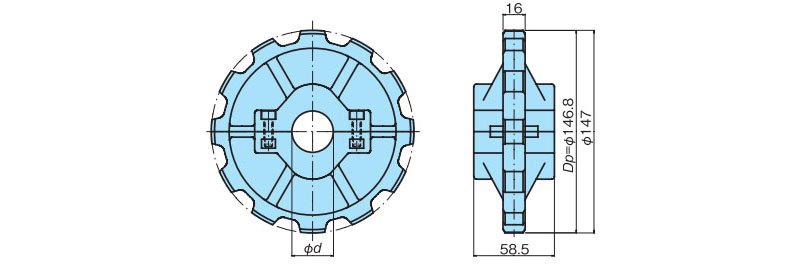

TP-C12404T-IW 12 147 Φ30 tipo dividido
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TPUMF1200T-25-IW 12 73.60 Φ25.3 Tipo integrado
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

Número de modelo Número de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo
TP-C121■T-IW 12 149.2 Φ30, Φ40 tipo dividido
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

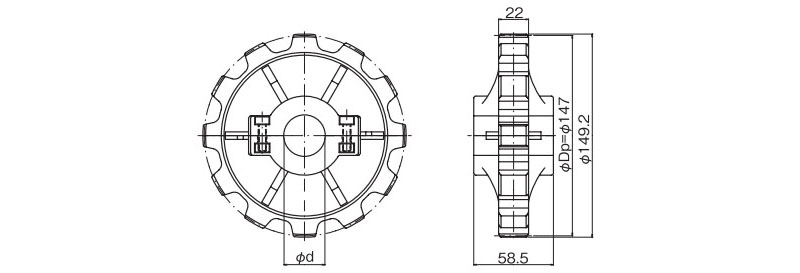

TP-C12120T-IW 12 149.2 Φ30 tipo dividido
TP-C12122T-IW Φ40
TP-UB36　 TP-UB36 36 11, 12, 13

Número de modelo número real de dientes Diámetro exterior
mm		 orificio piloto
mm		 tipo
TP-IW36UB1100T 11 112 Φ20 Tipo integrado
TP-IW36UB1200T 12 124
TP-IW36UB1300T 13 136
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10


Número de modelo Número de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo
TP-C12737T-IW 8 136.3 Φ30 Tipo integrado
TP-C12741T-IW 10 165.1 Φ25
TP-50UNS　 TP-50UNS, TPUN 50 10

Número de modelo número real de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo
TP-IW50UNS10-■ 10 157.0 Φ30.5, Φ40.5 tipo dividido
×
(Puedes moverlo arrastrándolo)
Número de modelonúmero real de dientesDiámetro exterior
mm		dimensiones del orificio del eje
mm		tipo

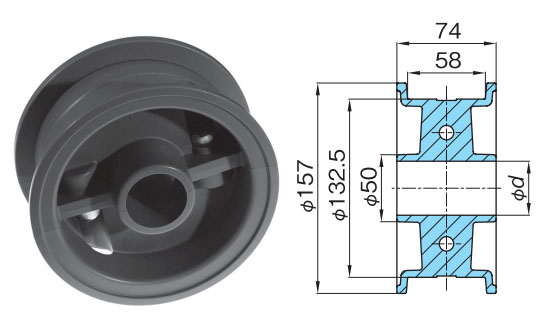

TP-IW50UNS10-30 10 157.0 Φ30.5 tipo dividido
TP-IW50UNS10-40 Φ40.5
TP-30UTW-LAP　 TP-30UTW-LAP 30 15


Número de modelo número real de dientes Diámetro exterior
mm		 orificio piloto
mm		 tipo

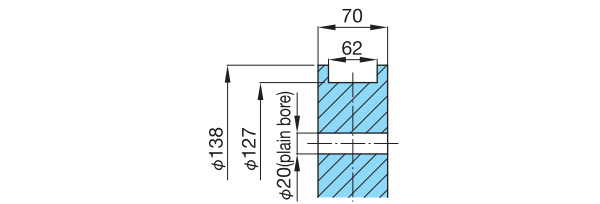

TP-IW30UTW-15T20 15 138.0 Φ20 Tipo integrado
Número de modelo número real de dientes Diámetro exterior
mm		 orificio piloto
mm		 tipo
TP-IWB30UTW-15T25 15 138.0 Φ25 Tipo integrado
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

Número de modelo número real de dientes Diámetro exterior
mm		 orificio piloto
mm		 tipo

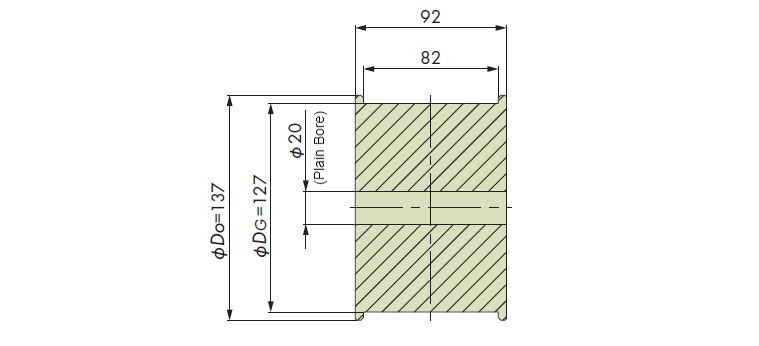

TP-IW36UTW-13T 13 137 Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		 Tipo integrado

Herramienta de desmontaje/conexión

Nombre del accesorio
(Haz clic para ver la lista.
Mostrar.)		 Número de modelo de cadena aplicable
Herramienta de desmontaje/conexión　 TTP, TPS, TPU, TTUP


Cadena aplicable Número de modelo Objetivo
TTP826, TTP1143 TTP-KV-AST Desmontaje/conexión
TPS, TTUP, TPU826-KV TPS-TPU-KV-AST Desmontaje/conexión
