Ruedas dentadas para colectores de lodos: tipos ACP, ACR y ACS

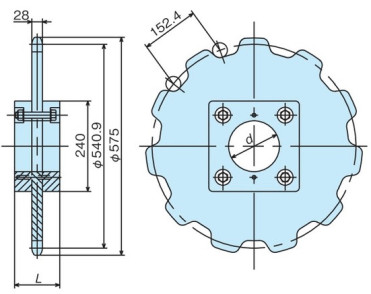

Piñón tipo ACP

Piñón tipo ACR

Piñón tipo ACS

• 1. Seleccione el tipo de forma de rueda dentada de la siguiente tabla.

• Estructura	Código de especificación
  Tipo integrado	Sin símbolo
  Unidad de dos piezas (tipo C-split)	TS
  Dientes de reemplazo con bloque dental	BK
  Dientes de repuesto para anillos (tipo D-split)	RK

• 2. Las combinaciones de materiales son las que se muestran en la siguiente tabla.

• *Si el material del diente es SCS2 o FCD600, la punta del diente está endurecida.

  Estructura		Material
  Piezas de cubo y brazo	Estructura de fundición	SCS2、FCD600、SCS13
  	Estructura soldada	SS400 + S25C (cubo y brazo)
  Dientes	Tipo integrado/TS (tipo C-split)	SCS2 o FCD600
  	RK (tipo D-split)	Elija entre SCS2 o resina.
  	BK (bloque dental de reemplazo de dientes)	SCS2

• 3. Si la longitud del cubo es diferente entre los lados izquierdo y derecho, especifique cada dimensión.
• 4. Las especificaciones de pintura variarán según la agencia gubernamental que especifique, así que asegúrese de consultar las especificaciones del cliente antes de proporcionar instrucciones.
  Nuestras especificaciones estándar para orificio piloto se recubren con imprimación rica en zinc una vez, mientras que los orificios terminados se recubren con imprimación rica en zinc una vez y resina epoxi dos veces.
  Las series 300 de resina, SCS13 y acero inoxidable no están pintadas. Todas están recubiertas con aceite pre-vin en el orificio del eje y la cara del extremo del cubo.
• 5. Proporcione dibujos u otra información para aclarar las especificaciones.

• [Precauciones del producto]
• - Al realizar el pedido, especifique el diámetro del eje de transmisión, las dimensiones de la llave, las dimensiones del diámetro exterior del manguito del eje impulsado y las dimensiones del cubo.
  ・El número de dientes estándar está indicado, pero también podemos fabricar engranajes con un número de dientes diferente al indicado anteriormente. Contáctenos por separado.
  - Si el material del rodillo de la cadena es acero inoxidable serie 300 o resina, la rueda dentada será una especificación especial.
  ・Para el montaje cubo cuadrado, especifique el orificio de acabado. El diámetro máximo del eje para el orificio de acabado es de 160 mm.
  ・    Las dimensiones mostradas son solo de referencia y no corresponden a las dimensiones estándar del producto. Al solicitar un presupuesto, especifique las dimensiones y el número de dientes de cada artículo o adjunte un plano.
  ・Las dimensiones enumeradas son dimensiones nominales y pueden diferir de las dimensiones reales.
  - Solo el tipo C está disponible para cantidades de dientes de 25 o menos.
