Ejemplos de aplicación: Embrague de leva - 14. Dispositivo de transporte de material
solicitud
Indexación
También se le denomina alimentación intermitente rotatoria.
El movimiento cíclico constante del pista exterior se convierte en un movimiento rotacional intermitente y se transmite al pista interior (eje).
Este método implica acoplamientos y paradas repetidas a alta frecuencia.
Rueda libre
Cuando pista exterior del embrague de levas se acoplan y se transmite el par, la diferencia en la velocidad y dirección de rotación de pista exterior provoca
Se trata de un método de uso en el que la rueda gira libremente y repetidamente, de forma similar al movimiento de rueda libre de un coche.
Modelos compatibles
- Serie MZ
- • Embrague de leva especial
Máquinas utilizadas
equipo de transporte de materiales
Ejemplos de aplicación

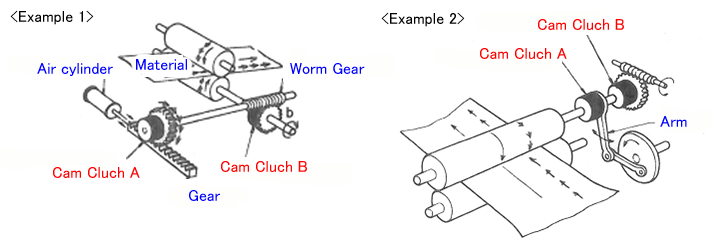

Disposición
Finalidad de uso y explicación de funcionamiento
El ejemplo 1 es un ejemplo en el que se instalan dos embragues de leva, uno para indexación y otro para sobremarcha.
El embrague de leva A convierte el movimiento alternativo de la cremallera, generado por el cilindro neumático, en movimiento intermitente, e indexa (alimenta intermitentemente) el rodillo mediante un tornillo sin fin. En este caso, el embrague de leva B está acoplado. Para accionar el rodillo de forma continua sin indexación, gire el eje B en el sentido de A para que el rodillo gire continuamente. En este caso, el embrague de leva B gira en vacío y está desconectado del embrague de leva A.
En el Ejemplo 2, el embrague de leva A es para indexación y el embrague de leva B es para sobremarcha.
pista exterior del embrague de leva A está fijado al brazo y pista interior al eje. pista exterior del embrague de leva B está fijado a la rueda helicoidal y pista interior al eje.
Durante el indexado, el embrague de leva A realiza una alimentación intermitente, y durante el funcionamiento continuo, el engranaje helicoidal gira y el embrague de leva B se acopla, lo que provoca pista interior del embrague de leva A gire libremente.
Embrague de leva Tsubaki
El embrague de leva debe seleccionarse en función del diámetro del eje del rodillo, el par requerido, la velocidad de rotación, etc.
Puede seleccionar un embrague de leva según sus condiciones de uso, el número de modelo del piñón y el método de instalación.
Sí, es posible.
Además, puede seleccionar las especificaciones que sean adecuadas para sus condiciones de funcionamiento, como por ejemplo cuando la temperatura ambiente es alta, incluidas las condiciones de lubricación.
Ventajas de usar un embrague de leva
- - Los embragues de levas se acoplan y mantienen el ralentí automáticamente con solo cambiar la velocidad de rotación.
- - El funcionamiento puede alternarse entre alimentación intermitente y funcionamiento continuo sin necesidad de un dispositivo de control.
