datos técnicos Portacables (CABLEVEYOR)- Manipulación Portacables (CABLEVEYOR)- Cableado y mantenimiento de cables y mangueras
Enrutamiento de cables y mangueras
■Utilice cables y mangueras para el transporte que sean altamente flexibles y tengan una excelente durabilidad y capacidad para soportar flexiones repetidas.
No utilice cables con revestimiento de malla metálica. El deslizamiento dañará tanto Portacables (CABLEVEYOR) como la malla, así que no los utilice.
■ Pase los cables y mangueras sin retorcerlos. No los extraiga en espiral del tambor o bobina, ya que esto provocará que queden retorcidos. (Véase la figura 1)

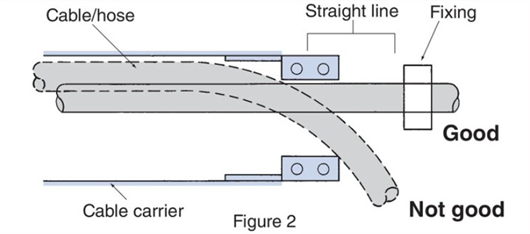

Los cables y mangueras deben insertarse directamente en Portacables (CABLEVEYOR) (ver Figura 2).
■ Longitud requerida de cable/manguera
La longitud del cable suele ser
Es apropiado decir:
En el caso de una manguera, la longitud cambia dependiendo de la presión durante su uso.
Es apropiado decir:
El coeficiente 1,015 tiene en cuenta la contracción de la manguera, pero esto variará según el tipo de manguera, por lo que le rogamos que consulte con el fabricante de la manguera.

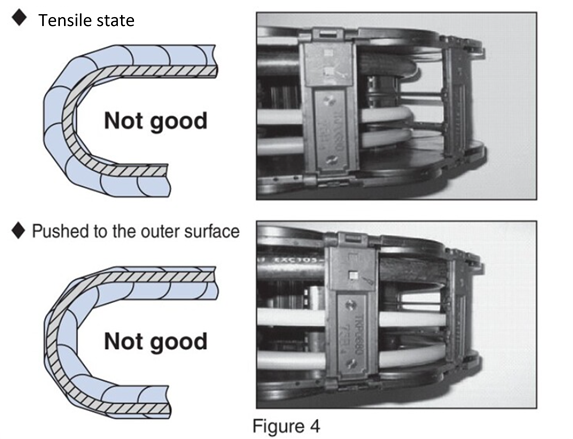

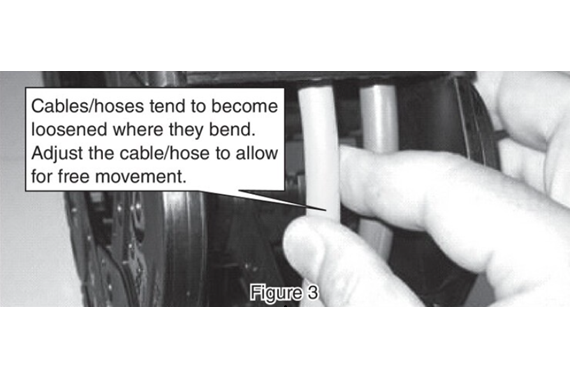

■ Los cables y mangueras deben colocarse de manera que puedan moverse libremente y queden ligeramente sueltos (más bien elevados por encima de la superficie interior del Portacables (CABLEVEYOR)) en las curvas, y no estirados ni presionados contra la superficie exterior Portacables (CABLEVEYOR) (véanse las figuras 3 y 4).

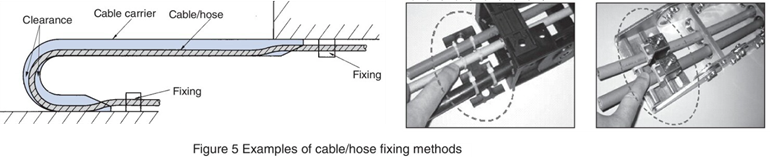

■Para evitar que se aplique tensión innecesaria a los cables y mangueras, sujete los extremos móviles y fijos para mantener su longitud dentro Portacables (CABLEVEYOR) (ver Figura 5).
No sujete cables ni mangueras dentro Portacables (CABLEVEYOR).
■ Los cables y mangueras deben colocarse en una sola fila, no apilados. Si es posible, utilice separadores para organizarlos.
Cuando los cables y mangueras se dividen en varias secciones, las longitudes de los cables y mangueras en la periferia interior y exterior no serán iguales. Calcule la longitud necesaria en la línea central de cada cable o manguera.
Sin embargo, si los cables y mangueras se separan en varias capas, serán más susceptibles al desgaste por deslizamiento, por lo que recomendamos disponerlos en una sola fila horizontal.
mantenimiento
■ Los pernos de los eslabones y soportes pueden aflojarse debido a las vibraciones durante el transporte o el funcionamiento; por lo tanto, inspecciónelos periódicamente después de su uso. (Tipos TK, TKS y TKH)
■ Tenga cuidado de no dejar que objetos extraños caigan o se acumulen en canal guía.
■Revise regularmente que Portacables (CABLEVEYOR) se mueva con suavidad y que los cables y mangueras no se tiren con demasiada fuerza. Además, si el cable articular, la torsión interna podría volver y la longitud podría variar.
