datos técnicos Portacables (CABLEVEYOR)- Conexión y montaje Portacables (CABLEVEYOR)
Serie TKP

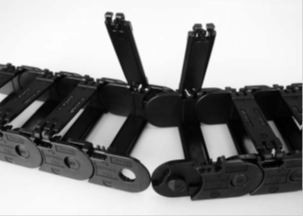

Concatenación
Retire los brazos y alinee la dirección.
Alinea el pasador con el orificio y presiónalo.
Instalación de cables y mangueras
Después de colocar el cable, cierre el brazo.
Desapego
Inserta un destornillador de cabeza plana y gíralo 90 grados o levántalo para hacer palanca y extraerlo.
TKP62H42, TKP90H50, TKP125H74
Concatenación
Retire de 3 a 4 brazos y bloquee los soportes de la sección de conexión.
Después de conectar los eslabones, coloque el soporte de bloqueo.
Después de colocar el cable, cierre el brazo.
La conexión y el montaje del tipo TKP varían según la estructura. Asegúrese de consultar los manuales de instrucciones correspondientes.
Serie TKC

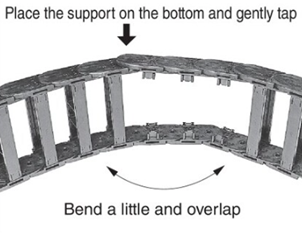

Concatenación
Retire de 3 a 4 brazos y bloquee los soportes de la sección de conexión.
Después de conectar los eslabones, coloque el soporte de bloqueo.
Después de colocar el cable, cierre el brazo.

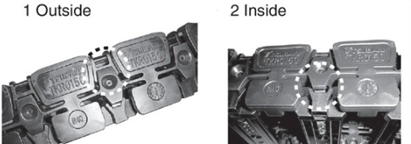

* Marca guía para la extracción del seguro (marca del conductor)
Para TKC34H25
Para TKC47H36, TKC64H50 y TKC85H68
* Marca de guía de instalación del soporte de bloqueo (marca de alineación del enlace)
Para TKC34H25
Para TKC47H36, TKC64H50 y TKC85H68
TKMK47H28
Concatenación
Alinea la dirección de las piezas de conexión.
Superponga las piezas de conexión como se muestra en la imagen de arriba y presione firmemente.
Cuando oigas un "chasquido", la conexión estará completa.
Descomposición
Retire el tope del brazo de bloqueo y separe los eslabones sujetando un lado mientras gira el otro.
TKMK65H42, TKMK95H58, TKMK125H72
Concatenación
Alinea la dirección de las piezas de conexión.
Superponga las piezas de conexión como se muestra en el diagrama e inserte el perno de bloqueo en el orificio central de las piezas de conexión.
Gire el perno de bloqueo en el sentido de las agujas del reloj hasta que oiga un clic. (Compruebe que la flecha del extremo del perno sea perpendicular a la dirección longitudinal Portacables (CABLEVEYOR)).
Descomposición
Esto es lo contrario del ensamblaje.
- 1. Gire el perno de bloqueo en sentido contrario a las agujas del reloj.
- 2. Separe los enlaces.
Montaje de placas divisorias multietapa TKMK y TKMT
Concatenación
El lado numerado del divisor vertical queda orientado hacia la periferia exterior del Portacables (CABLEVEYOR).
TKMK47H28, TKMT47H26
TKMK65H42, TKMK95H58, TKMK125H72, TKMT65H38, TKMT95H54, TKMT125H68
Inserte el separador horizontal (con el borde ondulado) en la ranura del separador vertical (asegúrese de insertarlo completamente).
*Para el tipo DSB, se colocan topes en ambos extremos del divisor horizontal para evitar que se desprenda.
El montaje estará completo una vez que se haya ajustado la separación entre los separadores verticales a la longitud especificada.
Abra el brazo con un destornillador de cabeza plana.
Instale el tablero divisor de varias etapas.
[Conjunto de separadores de varios niveles]
- 1. De los cables y mangueras que se dividirán en varias etapas, seleccione los cables y mangueras que se colocarán en el lado interior.
- 2. Coloque el tablero divisor multietapa (preensamblado) encima del cable/manguera.
- 3. Coloque la manguera del cable que se va a colocar en la periferia exterior sobre el divisor horizontal.
- 4. Cierra el brazo.
TKR15H22

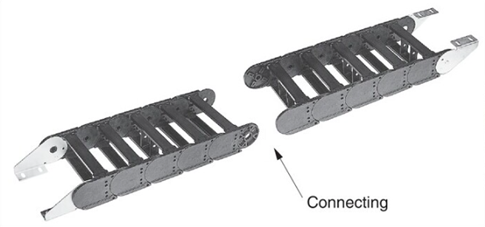

Conexión (el procedimiento de instalación del soporte es el mismo)
Retire el brazo y enlace interno.
*Retire la pieza del soporte en el lado de la extensión hasta la conexión entre los enlaces exteriores, y dos más.
Los eslabones exteriores están divididos en las uniones entre ellos.
Conecte los enlaces de extensión externos.
Une enlace interno al enlace externo.
*Inserte el gancho del eslabón exterior en el espacio entre enlace interno.
(Circunferencia exterior → Circunferencia interior)
Une todos enlace interno a los eslabones externos de un lado, y luego une enlace interno a los eslabones externos del otro lado.
Recorta los eslabones exteriores para obtener el número de eslabones deseado.
Fije el soporte a la parte cortada del eslabón exterior.
Fije el brazo al cuerpo principal y al soporte.
TKR20H28, TKR26H40, TKR28H52

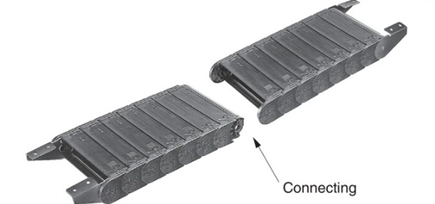

Conexión (el procedimiento de instalación del soporte es el mismo)
Recorta los eslabones exteriores para obtener el número de eslabones deseado.
Fije el soporte a la parte cortada del eslabón exterior.

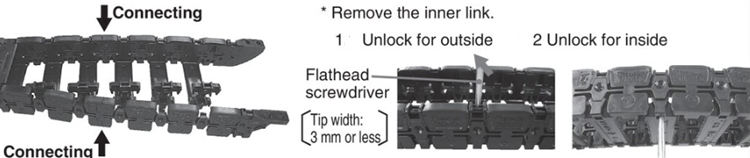

Dividir
- 1. Utilice un destornillador de cabeza plana (ancho de punta: 3,5 mm o menos) para perforar el orificio en la superficie interior del eslabón en la dirección de la flecha.
- 2. El seguro entre los eslabones se liberará y los eslabones se separarán.
Serie TKQ
Inserción de cable/manguera (juego)
Retire el brazo.
El brazo se puede quitar fácilmente girándolo con una llave ajustable.
Instalación de la partición
Para las placas divisorias, consulte la instalación de placas divisorias para los tipos TKMK y TKMT.
Inserte el tubo del cable en su lugar.
Cierra el brazo.
Golpee ligeramente la parte superior del brazo con un martillo de plástico para cerrarlo.
Al acortar la longitud total (la extensión no es posible)
extremo fijo
Retire soporte de extremo fijo.
Corta las bandas laterales.
Hay dos bandas laterales a cada lado. Corta el alambre con unos alicates grandes. Después de cortarlo, dóblalo en la dirección opuesta a la del corte. Si hay un trozo en el extremo del corte, quítalo.
- Biselar la sección cortada.
Chaflanar la sección cortada con unos alicates o similar. Si el chaflán no es suficiente, es posible que las piezas metálicas no encajen.
Tenga cuidado de no pincharse la mano con la punta del alambre.
Retire la pieza del extremo.
Si hay una pieza terminal en el tercer eslabón desde el extremo móvil, la pieza metálica no encajará; por lo tanto, retire dicha pieza. Esta pieza terminal se fija con un tornillo autorroscante de cabeza en forma de estrella, por lo que se requiere un destornillador especial.
Conecte los accesorios metálicos.
Inserta el soporte en la banda lateral y aprieta el perno con una llave Allen. Ten cuidado de no colocar el soporte al revés.
Extremo móvil
Si el brazo se encuentra a más de cinco eslabones del extremo móvil, será más débil y debe evitarse. El método de acortamiento debe ser el mismo que para el extremo fijo.

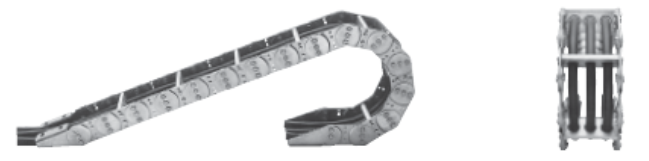

Tipo TK/Tipo TKH/Tipo TKS
Enlace
Coloca el borde exterior hacia abajo.
Alinea los orificios de los pasadores.
Inserte el pasador y asegure el anillo de retención.
Nota)
Portacables (CABLEVEYOR) tiene una protuberancia, por lo que al apoyarlo contra el suelo, ambos extremos se elevarán. En este caso, coloque traviesas en ambos extremos y alinee los orificios para los pasadores.
Instalación de cables y mangueras
Tipo TK/Tipo TKH (para partidarios divididos)
- ・Retire el soporte interior. (Si resulta difícil retirar o instalar el soporte, puede ser más fácil aflojar primero el otro perno).
- - Coloque el cable/manguera sobre la mitad del orificio del soporte designado.
- • Coloque el soporte interno y fíjelo temporalmente en su lugar. Asegúrese de colocar la pieza de soporte retirada en la misma posición que tenía originalmente (combinación de los mismos símbolos).
- *Para soportes integrados, inserte el cable/manguera en el orificio del soporte desde un extremo del Portacables (CABLEVEYOR).
- *El soporte tiene una marca estampado en la periferia exterior.
Para el tipo TKS
La barra interior se puede extraer girándola 90°.
Ajuste y apriete
Tenga cuidado de no torcer los dos eslabones.
Si los cables y mangueras se instalan en una superficie irregular, Portacables (CABLEVEYOR) puede torcerse o serpentear durante la instalación, creando una situación peligrosa.
