precauciones de manipulación
Cómo desenrollar un cable enrollado en forma de anillo
Al enrollar un cable en forma de anillo, asegúrese de tirar de él en la dirección del enrollado y no lo extraiga en espiral desde la parte superior del anillo.

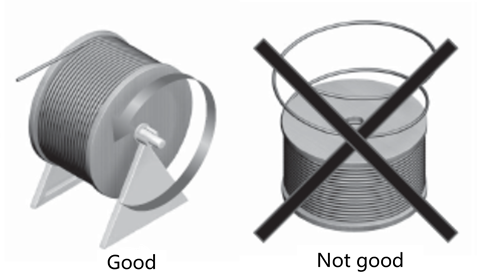

Cómo desenrollar un cable enrollado
No desenrolle los cables en espiral. Utilice un eje o similar para instalar el carrete verticalmente y tire del cable con cuidado para que no se enrede.
Método de disposición correcto dentro de Portacables (CABLEVEYOR)

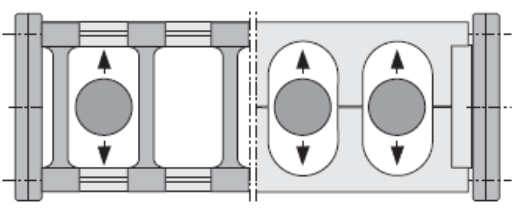

- - Al insertar los cables en Portacables (CABLEVEYOR), asegúrese de que Portacables (CABLEVEYOR) sea lo suficientemente ancho como para alinear los cables horizontalmente y separarlos con divisores.
- - Al disponer Portacables (CABLEVEYOR), tenga suficientemente en cuenta el equilibrio de masas a izquierda y derecha.
- - La separación mínima entre el cable y Portacables (CABLEVEYOR) placa divisoria debe ser del 10% del diámetro exterior del cable o 2 mm, lo que sea mayor.
■ Disposición correcta
■ Disposición incorrecta
Cómo conectar los cables al Portacables (CABLEVEYOR)
- - Coloque los cables de manera que no queden sometidos a tensión ni torsión.
- - No agrupe ni sujete los cables dentro Portacables (CABLEVEYOR).
Fijación (sujeción) en el extremo móvil Portacables (CABLEVEYOR)

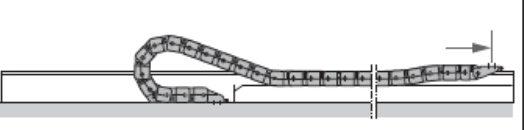

Mueva el extremo móvil a la posición donde el tramo libre sea más corto y sujete el cable en el extremo móvil.
Ajuste de la longitud del cable dentro Portacables (CABLEVEYOR)
Mueva el extremo móvil a la posición con la mayor longitud sin soporte y ajuste Portacables (CABLEVEYOR) para que pueda moverse libremente sin retorcerse, dejándolo ligeramente suelto (de modo que se levante ligeramente por encima de la superficie interior Portacables (CABLEVEYOR)) para que no sea jalado ni presionado contra la superficie exterior dentro de la sección doblada del portacables.
Fijación (sujeción) en el extremo fijo del Portacables (CABLEVEYOR)
Una vez más, compruebe que no haya tensión en el cable y, a continuación, sujételo en la posición fija Portacables (CABLEVEYOR).
Cableado a mangueras de aire y mangueras hidráulicas
Si se instalan cables junto con mangueras de aire o hidráulicas, los cables pueden aplastarse o presionarse contra las mangueras, lo que reduce su vida útil. Instale siempre una partición para separar los cables de las mangueras.
