Estructura de cadena de rodillos
Estructura básica
Las placas son elementos que soportan la tensión aplicada a la cadena de rodillos durante la transmisión de potencia. Esta tensión suele ser una carga repetida, pero en ocasiones puede ir acompañada de impacto. Por lo tanto, las placas deben poseer no solo resistencia a la tracción estática, sino también alta resistencia a la fatiga, resistencia al impacto y tenacidad dinámica.
Los pasadores se someten a fuerzas de corte y flexión a través de la placa y, al mismo tiempo, cuando la cadena de rodillos se dobla y engrana con la rueda dentada, forman el rodamiento junto con el buje. Por lo tanto, deben tener resistencia al corte, a la flexión, tenacidad y resistencia al desgaste.
El casquillo recibe fuerzas complejas a través de varias partes, pero en particular, cuando se acopla con la rueda dentada, recibe cargas de impacto repetidas a través de los rodillos, por lo que debe tener una alta resistencia a la fatiga por impacto. Además, debe ser resistente al desgaste porque actúa como un cojinete cuando se acopla con el pasador.
Cuando una cadena de rodillos engrana con una rueda dentada, el rodillo se somete a impactos repetidos al chocar con los dientes frontales. Tras el engranaje, la posición de equilibrio varía según la tensión, por lo que el rodillo se desplaza sobre la superficie del diente, comprimido entre este y el casquillo, y soporta fuerzas de compresión y fricción. Por lo tanto, se requiere resistencia a la fatiga por impacto, resistencia a la compresión y resistencia al desgaste.
Nota: Los modelos RS15, RS25, RS35 y RS11-SS no incluyen rodillos.
Dos casquillos se insertan ajuste a presión en dos placas internas, y se colocan rodillos en la parte exterior de los casquillos para que puedan girar. El mismo diseño de eslabón se utiliza tanto para cadenas de una hilera como para cadenas de varias hileras.
El eslabón exterior tiene dos pasadores ajuste a presión en dos placas exteriores. En el caso de múltiples hebras, se añade una placa intermedia al eslabón exterior. La placa intermedia de Cadena de rodillos RS tiene ajuste deslizante (*1), mientras que la de Cadena Super tiene ajuste a presión (*2).
| Las tres dimensiones básicas | *1 ajuste deslizante | *2 ajuste a presión | ||
|---|---|---|---|---|
| El paso, el diámetro del rodillo y el ancho enlace interno son las tres dimensiones básicas de una cadena de rodillos. Cuando estas dimensiones son iguales, la cadena de rodillos y el piñón son dimensionalmente compatibles. |
Un ajuste en el que siempre existe una holgura al unir el eje y el orificio. Un ajuste en el que la tolerancia del orificio supera con creces la tolerancia del eje (pasador o casquillo). | Un ajuste que siempre crea interferencia cuando se combinan el eje y el orificio. Un ajuste en el que el rango de tolerancia del agujero está completamente por debajo del rango de tolerancia del eje (pasador o casquillo). |
Piezas de conexión

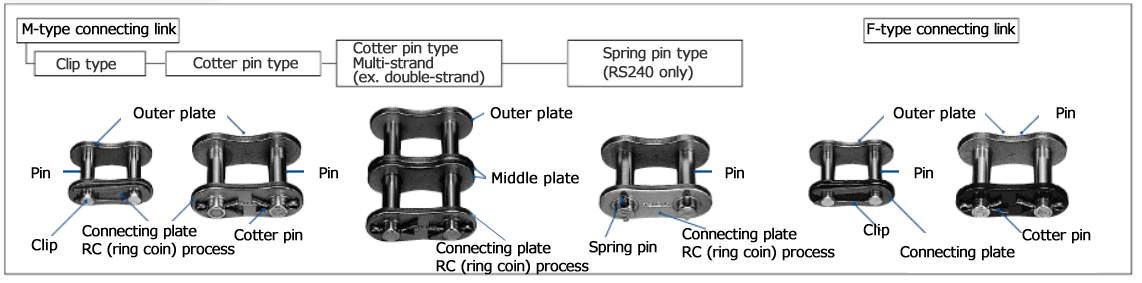

Las cadenas de rodillos suelen estar compuestas por muchos eslabones conectados y se utilizan sin fin o con final fijos. En ambos casos, se requieren eslabones de conexión (eslabones de conexión especiales para aplicaciones colgantes, etc.). Además, si una cadena de rodillos tiene un número impar de eslabones, se pueden utilizar Eslabón acodado, pero es mejor diseñarla con un número par de eslabones siempre que sea posible.
| Tipo de cadena | Nombre del eslabón de conexión | Alfiler placa de eslabón de conexión Adaptar |
Método de fijación de la placa de eslabón de conexión |
Precauciones |
|---|---|---|---|---|
| Cadena de rodillos RS | enlace de conexión tipo M | ajuste deslizante | pasador de clip Pasador de chaveta pasador de resorte |
|
| Enlace de conexión tipo F | ajuste a presión | pasador de clip y pasadores partidos pasador de resorte pasador en T |
||
| Cadena Lambda | enlace de conexión tipo M | ajuste deslizante | pasador de clip pasador de chaveta |
|
| Cadena Super Cadena Super-H |
enlace de conexión tipo M | ajuste deslizante | Pasador de resorte |
|
| Enlace de conexión tipo F | ajuste a presión | Pasador de resorte |
|
|
| Cadena Ultra Super | Enlace de conexión tipo F | ajuste a presión | Pasador de resorte |
|
| Cadena RS-HT | enlace de conexión tipo M | ajuste deslizante | Pasador partido Pasador de resorte |
|
| Enlace de conexión tipo F | ajuste a presión | Pasador partido Pasador de resorte |
|
|
| Descripción del catálogo Otras cadenas de rodillos |
enlace de conexión tipo M | ajuste deslizante | pasador de clip y pasadores partidos pasador de resorte Pines en T y pines en Z |
|
| Nota) | |
| 1. | El proceso anillo acuñado (RC) es un proceso Tsubaki único que crea una zona deformada plásticamente a lo largo del orificio del pasador de la placa de eslabón de conexión, con el objetivo de generar tensión residual alrededor del orificio. Incluso con ajuste deslizante, no hay reducción de la resistencia y la cadena se puede utilizar con la misma resistencia que la cadena principal. |
Procesamiento anillo acuñado
| Nota) | |

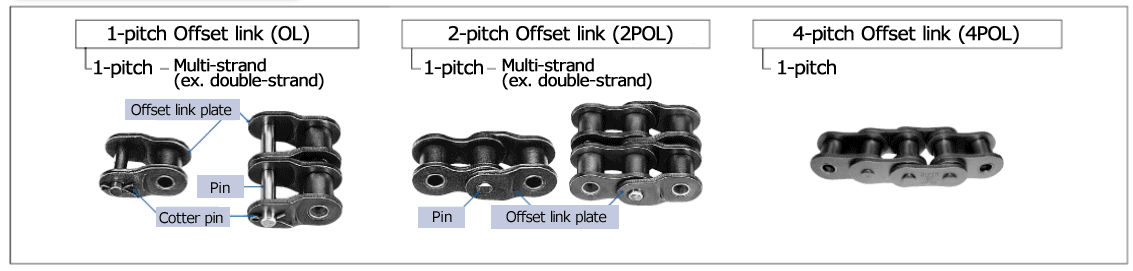

| 1. | Consulte el dibujo de dimensiones para conocer los tipos y tamaños de cadenas de rodillos que se pueden utilizar con Eslabón acodado. |
| 2. | La capacidad de transmisión de potencia y la carga máxima admisible de los eslabones de compensación pueden ser inferiores a las de la cadena principal. |
