11. Cómo calcular el momento de inercia

cuerpo giratorio

forma Descripción general Método de cálculo del momento de inercia (I).
(Unidades SI)		 {GD 2 Unidad Gravitacional de Cálculo}

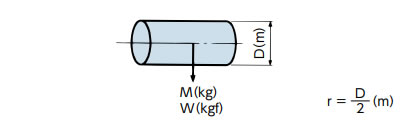

cilindro circular derecho cilindro circular derecho I = 1 2 Mr2 (kg・m2) GD2 = 1 2 WD2 (kgf・m2)

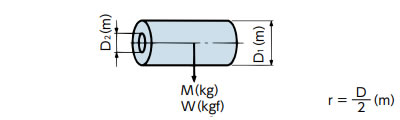

cilindro circular hueco recto cilindro circular hueco recto I = 1 2 M(r12+r22) (kg・m2) GD2 = 1 2 W(D12 + D22)
(kgf・m2)
Unidades del SI {unidad de gravedad}
Momento de inercia (I) y efecto volante (GD 2) 1kg・m2(I) 4kgf・m2(GD2)

cuerpo móvil lineal

tipo de transmisión Descripción general Método de cálculo del momento de inercia (I).
(Unidades SI)		 {GD 2 Unidad Gravitacional de Cálculo}

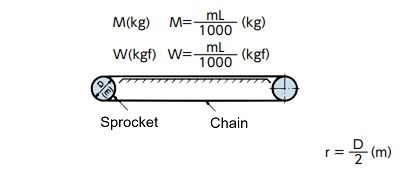

cadena cadena I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

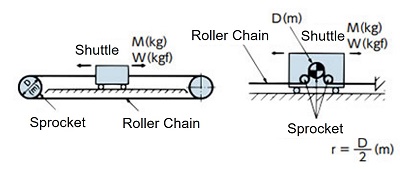

Unidad de carro Unidad de carro I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

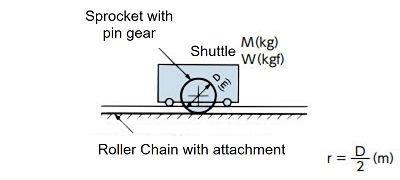

Transmisión por engranaje de pasador Transmisión por engranaje de pasador I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

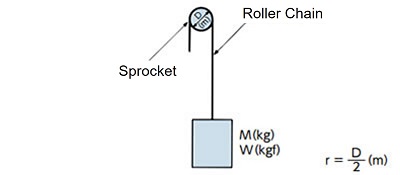

Transmisión colgante Transmisión colgante I = Mr2(kg・m2) GD2 = WD2(kgf・m2)

Al convertir el momento de inercia de la carga al eje del motor

  • n 1: Velocidad de rotación del eje del motor
  • ​n2: Velocidad de rotación del eje de carga
 Momento de inercia de la carga I
I ℓ = norte 2 norte 1 2 I
= I i 2 (kg m 2)
I ℓ = M V 2 π norte 1 2 (kg m 2)		 Momento de inercia de la carga GD2
GD2ℓ= n2 n1 2GD2
= GD2 i2 (kgf・m2)
GD2ℓ= W V πn1 2(kgf・m2)

Nota: Lo anterior no incluye la masa del piñón y la cadena.
