datos técnicos Selección de cadenas de rodillos Cadena de transmisión
2. Coeficientes utilizados para la selección
factor de múltiples hebras
No cabe esperar que la capacidad de transmisión de potencia de múltiples hebras sea número de hilos de la de hebra única / cadena simple, porque la carga en cada rodete de la cadena no se distribuye de forma uniforme.
Por lo tanto, la capacidad de transmisión de potencia de múltiples hebras se calcula multiplicando la capacidad de transmisión de potencia de hilo único por factor de múltiples hebras.
| número de hilos hebras de la cadena de rodillos | factor de múltiples hebras |
|---|---|
| 2 filas | 1.7 |
| 3 filas | 2.5 |
| 4 filas | 3.3 |
| 5 filas | 3.9 |
| 6 filas | 4.6 |
Factor de servicio Ks
La capacidad de transmisión se basa en la condición de que la fluctuación de carga sea pequeña, por lo que los kW de transmisión se corrigen mediante Factor de servicio Ks en función del tamaño de la fluctuación de carga.
Factor de servicio Ks se determina en base a la Tabla 2, dependiendo del tipo de máquina y del motor principal.
Multiplique los kW transmitidos por Factor de servicio para encontrar kW de diseño.
| Tipo de choque | Ejemplos de máquinas utilizadas | Tipo de motor | ||
|---|---|---|---|---|
| motor turbina |
motor de combustión interna | |||
| Acoplamiento de fluido Con |
Acoplamiento de fluido ninguno |
|||
| Transmisión suave | Transportadores de banda y transportadores de cadena con fluctuaciones de carga mínimas Bombas centrífugas, sopladores centrífugos, maquinaria textil en general, Maquinaria general con poca fluctuación de carga |
1.0 | 1.0 | 1.2 |
| Un poco de shock Transmisión de acompañamiento |
Compresores centrífugos, unidades de propulsión marina, transportadores con ligeras fluctuaciones de carga, Hornos automáticos, secadores, trituradoras, máquinas herramienta en general, compresores, Maquinaria de construcción en general, maquinaria para la fabricación de papel en general |
1.3 | 1.2 | 1.4 |
| Un gran shock Transmisión de acompañamiento |
Prensas, trituradoras, maquinaria de construcción y minería, máquinas vibratorias, Perforadoras de pozos petrolíferos, mezcladoras de caucho, rodillos, pistolas de rodillos, Maquinaria general sujeta a cargas inversas o de choque |
1.5 | 1.4 | 1.7 |
Factor de rotación Kn y factor de número de dientes Kz
Tabla 3 Coeficiente de rotación Kn y coeficiente de número de dientes Kz
| Velocidad de rotación r/min | Coeficiente de rotación Kn |
|---|---|
| menores de 27 años | 1.00 |
| 27以上37未満 | 1.03 |
| 37以上50未満 | 1.07 |
| 50以上70未満 | 1.10 |
| 70以上100未満 | 1.14 |
| 100以上150未満 | 1.19 |
| 150以上300未満 | 1.27 |
| 300以上500未満 | 1.34 |
| 500以上1000未満 | 1.44 |
| 1000以上2000未満 | 1.54 |
| 2000以上4000未満 | 1.65 |
| Número de dientes | Factor de número de dientes Kz |
|---|---|
| 9以上12未満 | 1.16 |
| 12以上15未満 | 1.14 |
| 15以上18未満 | 1.12 |
| 18以上24未満 | 1.10 |
| 24以上30未満 | 1.08 |
| 30以上38未満 | 1.06 |
| 38以上47未満 | 1.04 |
| 47以上60未満 | 1.02 |
| 60 años o más | 1.00 |
Coeficiente de impacto K
Esta es una constante determinada por la relación de los momentos de inercia (relación I, relaciónGD 2) del motor principal y la carga cuando se convierte al mismo eje, y la cantidad de juego en el dispositivo de transmisión.
Cuando la relación de inercia R > 10, R = 10
Si la relación de inercia R < 0,2, establezca R = 0,2.
Si se desconoce I oGD 2 del motor principal o de la carga, utilice el valor de R en la Figura 1.

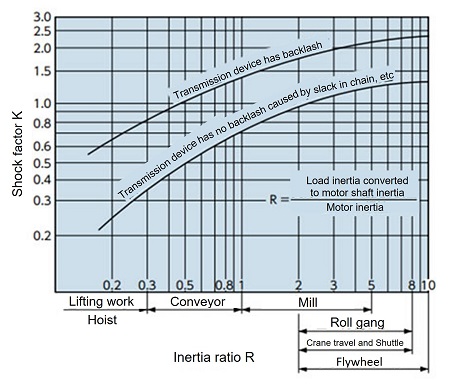

Figura 1 Coeficiente de impacto K
Factor de carga desequilibrado Ku
Al utilizar dos o cuatro cadenas para levantar o conducir un carro, la tensión que actúa sobre las cadenas no será uniforme.
Esto se utiliza como guía para el desequilibrio izquierda-derecha al calcular la tensión que actúa sobre cada cadena multiplicándola por el coeficiente de carga de desequilibrio Ku a continuación.
(Ejemplo) Coeficiente de carga desequilibrada por unidad en una suspensión de cuatro hilos
Ku = 0.6 × 0.6 = 0.36
| 2 botellas | 0.6 |
|---|---|
| 4 piezas | 0.36 |
