La resistencia a la tracción mínima especificada por JIS. Si un producto JIS se rompe bajo una carga inferior a esta, no cumple con la norma JIS. múltiples hebras debe tener una resistencia a la tracción que sea múltiplo del número de hilos de hebra única / cadena simple. (JIS B 1801: 2014)

También cumple con la norma ISO (ISO 606: 2004).

Este es el valor mínimo determinado mediante el procesamiento estadístico de nuestros resultados reales. Cuando una cadena de rodillos se somete a una prueba de tracción, si se rompe con una carga inferior a este valor, fallará. Este valor varía según el fabricante.

Método de prueba

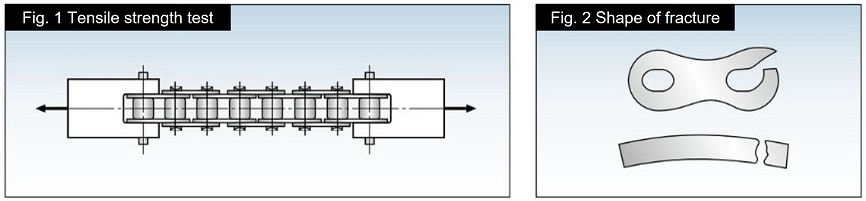

Como se muestra en la Figura 1, ambos extremos de una cadena de rodillos con una longitud efectiva de 5 o más eslabones se fijan con una plantilla y se tiran hasta que se rompe (JIS B 1801: 2014).

El tipo de fallo es el desmontaje de la cadena de rodillos o la destrucción de piezas (Figura 2).

carga máxima admisible de las cadenas de rodillos (excepto las de acero inoxidable y plástico técnico*) es su límite de fatiga. Si la carga es inferior a este valor, la cadena no se romperá por fatiga, incluso sometida a cargas repetidas.

*Para productos de acero inoxidable y plásticos de ingeniería, la presión superficial entre el pasador y el buje se especifica en función del rendimiento de desgaste, y se determina carga máxima admisible.

Eslabón acodado pueden ser más débiles que el cuerpo principal de la cadena de rodillos.

F_d = F_u(F_max - F_min) F_u - F_min

F _u: Resistencia mínima a la tracción JIS

tabla de ratio de kW para Cadena de rodillos RS, Cadena RS-HT Cadena Super, cadena de bajo ruido muestran la transmisión de potencia kW que puede soportar hasta 15.000 horas cuando se utiliza una cadena de rodillos de 100 eslabones para la transmisión de potencia de dos ejes en las condiciones siguientes (1 a 5).

• 1) Funcionar en un ambiente interior entre -10 ℃ y 60 ℃, y estar libre de polvo.
• 2) No hay efectos adversos del entorno, como gases corrosivos o alta humedad.
• 3) Los dos ejes de transmisión están horizontales y correctamente posicionados e instalados.
• 4) Transmisión con mínimas fluctuaciones de carga.
• 5) Para Cadena de rodillos RS, Cadena Super, Cadena RS-HT y cadena de bajo ruido, utilice el lubricante recomendado en tabla de ratio de kW que sea adecuado para las condiciones de operación.

El momento de inercia se utiliza para expresar la inercia en el movimiento de rotación, es decir, el grado de "dificultad para girar" o "facilidad para girar".

Esto corresponde a la masa (peso) de un objeto que se mueve en línea recta.

El momento de inercia en el sistema de unidades SI está dado por I = M K² (kg·m ² M: masa del cuerpo giratorio K: radio de rotación).

El momento de inercia I en el sistema de unidades gravitacionales está dado por I = G・ K² G (kgf・m・S ² G: peso del cuerpo giratorio G: aceleración gravitacional).

Generalmente, se ha utilizado GD ² = 4 G I (D: diámetro del cuerpo giratorio) en lugar del momento de inercia.

JIS B 1801: 2014 especifica el método de prueba de longitud y la tolerancia de longitud.

La tolerancia de longitud al aplicar la carga de medición especificada por JIS para cada tamaño (500 N para RS80-1) se establece entre 0 y + 0,15 % de la longitud estándar.

La longitud estándar se calcula multiplicando el paso de cadena estándar (P) por el número de eslabones. (Se aplica a productos con números nominales JIS).

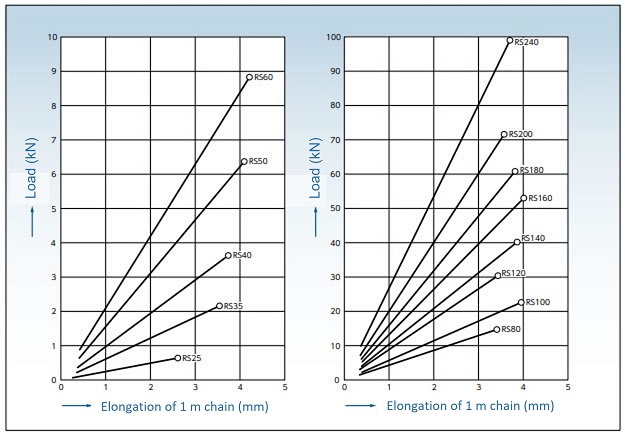

La curva de elongación elástica cuando se aplica una carga a una cadena se muestra en el diagrama siguiente. Los valores que se muestran aquí son valores de referencia estándar para hilo único Cadena de rodillos RS un solo ramal.

No aplique a la cadena de rodillos una carga que exceda carga máxima admisible.
