datos técnicos Selección cadena transportadora de gran tamaño
10. Ejemplo de selección

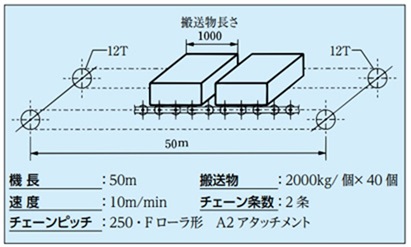

10.1 cadena transportadora con rodillos de rodamiento
La selección se realiza tanto para cadena transportadora con rodillos de rodamiento como para cadenas transportadoras Serie DT.
1) Número de eslabones de cadena necesarios
n = 50000 250 × 2 + 12 × 2 = 412 × 2 = 824 enlaces
2) Compruebe la carga del rodillo
Número efectivo de rodillos = Longitud del objeto transportado / Paso de la cadena = 1000 / 250 = 4
Como hay dos cadenas, en total hay ocho, pero considerando la carga desigual, solo cuatro son efectivas.
Carga del rodillo = 2000 × g / 1000 × 1/4 = 4,9 kN (500 kgf)/unidad
Según la Tabla 11, cadena transportadora con rodillos de rodamiento es RF12250BF-1LA2 - carga admisible 5,49 kN {560 kgf}
La cadena transportadora tipo RF disponible es RF26250F-DT-1LA2 - carga admisible 5,30 kN {540 kgf}.
3) Compruebe la masa de carga admisible en la cinta transportadora.
Para simplificar, si ignoramos la fuerza de impacto al inicio y la fuerza de tracción debida a su propio peso, el resultado es 2000 kg x 40 piezas/2 líneas = 40 000 kg/línea.
Como se muestra en la tabla de la derecha, se puede seleccionar la cadena transportadora con rodamientos para el tamaño RF de 10 toneladas (53.300 kg) y la cadena transportadora para el tamaño RF de 17 toneladas (44.600 kg).
Al comparar la carga admisible del rodillo y la masa de la carga, la carga admisible del rodillo tiene prioridad.
Este valor orientativo presupone su uso en condiciones de lubricación y no provoca problemas de rotación de los rodillos ni desgaste prematuro. En función de las condiciones de funcionamiento (alta velocidad, carga pesada, funcionamiento prolongado) y la vida útil prevista, seleccione el valor con un margen de error respecto al valor admisible.
Este valor orientativo presupone su uso en condiciones de lubricación y no provoca problemas de rotación de los rodillos ni desgaste prematuro. En función de las condiciones de funcionamiento (alta velocidad, carga pesada, funcionamiento prolongado) y la vida útil prevista, seleccione el valor con un margen de error respecto al valor admisible.
cadena transportadora con rodillos de rodamiento (f1=0,03)
T = 2000 kg × g 1000 × 40 piezas × 0,03 = 23,5 kN{2400 kgf}
Cadena transportadora (f1=0,08)
T = 2000 kg × g 1000 × 40 piezas × 0,08 = 62,8 kN{6400 kgf}
cadena transportadora con rodillos de rodamiento
Cadena transportadora
4) Selección del tamaño del motor (se asume una pérdida dinámica del 10%).
kW del motor = T × V 60 × 1,1 × 1 η = (η = 0,85)
Requisitos de potencia cadena transportadora con rodillos de rodamiento
kW = 23.5 × 10 60 × 1.1 × 1 0.85 = 5.1kW
Potencia de la cadena transportadora
kW = 62.8 × 10 60 × 1.1 × 1 0.85 = 13.5kW
Tabla de referencia rápida de masa de carga admisible
| Cadena transportadora tamaño |
Cadena transportadora (DT) | rodillo de rodamiento Cadena transportadora (DT) |
|---|---|---|
| RF03 | 5400 | 14000 |
| RF05 | 12500 | 33300 |
| RF08・450 | 14300 | 36700 |
| RF10 | 20500 | 53300 |
| RF12 | 33900 | 90000 |
| RF17 | 44600 | 116700 |
| RF26 | 57100 | 150000 |
| RF36 | 86600 | 230000 |
| RF60 | 91100 | - |
| RF90 | 143800 | - |
| RF120 | 201800 | - |
Nota) Coeficiente de fricción para transportador horizontal: [Cadena transportadora: 0,08/Rodillo de apoyo: 0,03]
10.2 Tipo de transportador: Transportador de tablillas (horizontal)
- Artículos transportados: equipaje con forma de caja
- longitud del transportador: 30 m
- Capacidad de carga: 1 artículo por cada metro de mercancía transportada
- Piñón utilizado: 12 dientes
- Cadena utilizada: Paso 100, cadena de rodillos tipo F con cada eslabón A2.
- Tiempo de uso: 8 horas/día
- Peso de la lámina: 10 kg/lámina
- Número de eslabones de la cadena: 2
- Cantidad de material transportado: 100 kg/pieza
- Velocidad de la cadena: 15 m/min
- Entorno de uso: temperatura normal
1) Número de eslabones de cadena necesarios: n
n = 30000 100 × 2 + 12 × 2 = 612 × 2 = 1224 enlaces
2) Tamaño de la cadena
Hay 30 objetos en la cinta transportadora. La masa total de la carga en la cinta es de 100 × 30 = 3000 kg. Se asume un coeficiente de fricción de 0,08 según la Tabla 5, considerando lubricación.
La fuerza T1 necesaria para mover únicamente el objeto transportado es
T 1 = 3000 ×
g
1000
× 0,08 = 2,35 kN {T 1 = 3000 × 0,08 = 240 kgf}
A continuación, la masa del listón es de 10 kg por listón y el paso es de 100, por lo que la masa del listón = 10 × 1000 100 = 100 kg/m.
La fuerza T2 necesaria para mover únicamente el listón es
T 2 = 2,1 × 100 × 30 ×
g
1000
× 0,08 = 4,94 kN {T 2 = 2,1 × 100 × 30 × 0,08 = 504 kgf}
T 1 + T 2 = 2,35 + 4,94 = 7,29 kN {T 1 + T 2 = 240 + 504 = 744 kgf}
carga máxima admisible de dos hebras de RF03100F-DT es 4,20 kN x 2 hebras = 8,40 kN {860 kgf}, por lo que parece utilizable.
Este es el valor límite, considerando su uso en condiciones de lubricación y teniendo en cuenta la fatiga, los daños y el desgaste. Si calcula la tensión correcta de la cadena según la selección disponible en nuestro catálogo y la utiliza por debajo de este valor, evitará fallos prematuros. Sin embargo, esto no incluye los casos en los que se produce una degradación del rendimiento en entornos especiales.
Si el tamaño de la cadena es RF03100F-DT-1LA2, la fuerza T3 necesaria para mover únicamente la cadena es:
TMAX = T1 + T2 + T3 = 2.35 + 4.94 + 0.30 = 7.59kN
{TMAX = T1 + T2 + T3 = 240 + 504 + 30.2 = 774kgf}
Suponiendo que la carga que actúa sobre las dos cadenas es uniforme, la tensión corregida de la cadena T' MAX de una cadena
T' MÁX = 7,59/2 piezas × K v × K T × K s = 7,59/2 × 1,0 × 1,0 × 1,0 = 3,80 kN
RF03100F-1LA2 carga máxima admisible de un solo cable es de 4,20 kN, por lo que T' MAX = 3,80 kN < 4,20 kN
Este es el valor límite, considerando su uso en condiciones de lubricación y teniendo en cuenta la fatiga, los daños y el desgaste. Si calcula la tensión correcta de la cadena según la selección disponible en nuestro catálogo y la utiliza por debajo de este valor, evitará fallos prematuros. Sin embargo, esto no incluye los casos en los que se produce una degradación del rendimiento en entornos especiales.
La carga admisible del rodillo y la carga admisible del accesorio deben cumplir con las Tablas 10 y 11.
Este valor orientativo presupone su uso en condiciones de lubricación y no provoca problemas de rotación de los rodillos ni desgaste prematuro. En función de las condiciones de funcionamiento (alta velocidad, carga pesada, funcionamiento prolongado) y la vida útil prevista, seleccione el valor con un margen de error respecto al valor admisible.
Esta es la carga vertical admisible para el accesorio tipo A. Si se utiliza un accesorio tipo K, calcule utilizando el doble de la carga admisible para el accesorio tipo A. Dependiendo de la forma y la estructura del accesorio que instale, podría generarse una fuerza de torsión en el accesorio tipo A; por lo tanto, póngase en contacto con nosotros si tiene alguna duda.
3) Par de torsión del piñón de transmisión: Tr
El diámetro primitivo de una rueda dentada con un paso de 100 y N = 12T es Φ386.4
Tr = 7.59 × 386.4 × 1 2 × 1 1000 = 1.47kN・m
{Tr = 774 × 386.4 × 1 2 × 1 1000 = 149.5kgf・m}
4) Potencia requerida
kW = 7.59×15 60 × 1.1 × 1 0.85 = 2.46kW
{kW = 774 × 15 102 × 60 × 1.1 × 1 0.85 = 2.46kW}
10.3 Tipo de transportador: Elevador de cangilones continuo (vertical)
- Altura de elevación: 30 m
- Cadena utilizada: Paso 250, enganche GA4 cada 2 eslabones
(Para elevadores de cangilones Rodillo S) - Capacidad de transporte: 90 t/h
- Peso del cubo: 25 kg/pieza
- Piñón utilizado: N = 12T
- Entorno de uso: temperatura normal
- Tiempo de uso: 8 horas/día
- Velocidad de la cadena: 28 m/min
- Lubricación: Sin lubricación
- Formación: La mitad izquierda medio ensamblado en imagen en espejo
1) Número de eslabones de cadena necesarios: n
n = 30000 250 × 2 + 12 × 2 = 252 × 2 = 504 enlaces
2) Tamaño de la cadena
(1) Tensión T1 debida únicamente al objeto transportado
T1 = 16.7 × 90 28 × (30 + 1) × g 1000 = 16.3kN
{T1 = 16.7 × 90 28 × (30 + 1) = 1664kgf}
Parte: Añada 1 m a la distancia entre centros de los piñones para compensar el aumento de carga al transportar objetos. (Consulte Transporte vertical para calcular la tensión que actúa sobre la cadena).
(2) Tensión debida únicamente al cucharón T 2
Con un paso de cadena de 250, los cangilones se unen cada dos eslabones, por lo que la masa del cangilón es 25 kg x 2 = 50 kg/m.
T2= 50 × g 1000 × (30 + 1) = 15.2kN
{T2= 50 × (30 + 1) = 1550kgf}
(3) T1 + T2 = 16.3 + 15.2 = 31.5kN
{T1 + T2 = 1664 + 1550 = 3214kgf}
Aquí, seleccionamos provisionalmente B17250S (carga máxima admisible 35 kN) como la cadena que puede satisfacer carga máxima admisible con dos cadenas.
Este es el valor límite, considerando su uso en condiciones de lubricación y teniendo en cuenta la fatiga, los daños y el desgaste. Si calcula la tensión correcta de la cadena según la selección disponible en nuestro catálogo y la utiliza por debajo de este valor, evitará fallos prematuros. Sin embargo, esto no incluye los casos en los que se produce una degradación del rendimiento en entornos especiales.
B17250S La masa de la cadena por cada 2 eslabones con el accesorio GA4 es de 15 kg/m.
Artículo 2
↓
T3 = 15 × 2 × (30 + 1) × g 1000 = 9.12kN
{T3 = 15 × 2 × (30 + 1) = 930kgf}
(4) Suponiendo que el desequilibrio de carga entre las cadenas izquierda y derecha es de 6:4, la tensión máxima de la cadena TMAX de una cadena es
16.3 × 0.6 + 15.2 2 + 9.12 2 = 21.9kN
{1664 × 0.6 + 1550 2 + 930 2 = 2238kgf}
Dado que no requiere lubricante, se espera un margen de 1,5, teniendo en cuenta la vida útil.
Tensión de la cadena de corrección T' MÁXIMO = 21,9 × Kv × KT × Ks × 1,5 = 21,9 × 1,05 × 1,0 × 1,0 × 1,5 = 34,5 kN
{T'MAX = 2238 × 1.05 × 1.0 × 1.0 × 1.5 = 3524kgf}
De lo anterior, el resultado es B17250S-CT-2LGA4.
Nota: El desplazamiento de carga entre filas varía según las condiciones de transporte, por lo que le rogamos que utilice un valor que se ajuste a sus condiciones de uso reales.
3) Par de torsión del piñón de transmisión: Tr
En el caso de un elevador de cangilones vertical, la masa de la cadena y la masa del cangilón están equilibradas. Por lo tanto, la única tensión relacionada con el par y la potencia requerida es la tensión T1 debida al objeto transportado.
Cuando el paso es 250 y N = 12T, el diámetro del círculo primitivo es Φ965.9.
El diámetro del círculo que circunscribe el paso del diente de la rueda dentada.
(JIS B 1812:2015)
Tr = 18.1 × 965.9 × 1 2 × 1 1000 = 8.74kN・m
{Tr = 1849 × 965.9 × 1 2 × 1 1000 = 893kgf・m}
4) Potencia requerida: Tr
kW = 18.1 × 28 60 × 1.1 × 1 0.85 = 10.9kW
{kW = 1849 × 28 102 × 60 × 1.1 × 1 0.85 = 10.9kW}
