datos técnicos Selección cadena transportadora de gran tamaño
11. Determinación del tamaño de la cadena

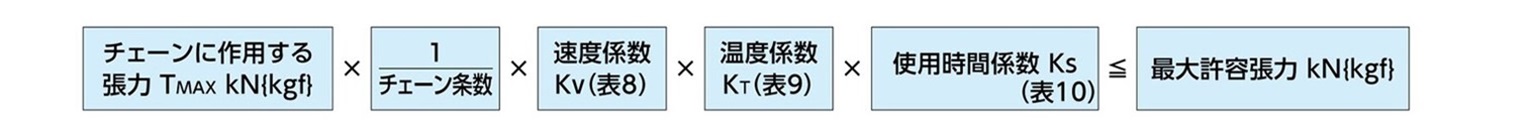

Divida la tensión que actúa sobre la cadena (T <sub>MAX</sub>), que se encuentra en la Tabla 3, entre el número de hebras de la cadena. Luego, multiplíquela por el coeficiente de velocidad de la cadena en relación con la temperatura y por el coeficiente de tiempo de operación para obtener la tensión corregida de la cadena (T'<sub> MAX</sub>). Seleccione una cadena con carga máxima admisible que cumpla con este requisito. (carga máxima admisible de una cadena transportadora es una resistencia calculada según nuestros estándares de diseño).
Este es el valor límite, considerando su uso en condiciones de lubricación y teniendo en cuenta la fatiga, los daños y el desgaste. Si calcula la tensión correcta de la cadena según la selección disponible en nuestro catálogo y la utiliza por debajo de este valor, evitará fallos prematuros. Sin embargo, esto no incluye los casos en los que se produce una degradación del rendimiento en entornos especiales.
- 1) Si existen leyes o directrices sobre la selección de cadenas, seleccione la cadena de acuerdo con esas regulaciones y también en función de tensión admisible, y seleccione la cadena con mayor tolerancia.
- 2) Al utilizar varias cadenas transportadoras, puede aplicarse una carga desequilibrada. En este caso, ajuste el valor de la fórmula anterior dividiendo el número de cadenas entre 1.
- 3) (1) Transporte de cargas pesadas en distancias cortas. (2) Exposición a materiales transportados abrasivos, adhesivos o corrosivos. (3) Alta temperatura y humedad. (4) El uso de la cadena sin lubricación reducirá significativamente su vida útil. Consulte también las recomendaciones de uso de la cadena en entornos especiales al realizar su selección.
- 4) Con respecto al punto 3) anterior, cuando utilice la cadena sin lubricación, deje un margen de aproximadamente 1,3 a 1,5, teniendo en cuenta la vida útil.
Tabla 8. Factor de velocidad de la cadena Kv
| Velocidad de la cadena (m/min) | Factor de velocidad Kv |
|---|---|
| 20 o menos | 1.00 |
| De más de 20 a menos de 30 años | 1.05 |
| Entre 30 y 40 años | 1.15 |
| Entre 40 y 50 años | 1.30 |
| Entre 50 y 60 años | 1.45 |
Nota: Utilice este valor como estándar en condiciones de funcionamiento adecuadas (limpio y bien lubricado).
Tabla 9. Coeficiente de temperatura de la cadena KT
| Temperatura de la cadena ℃ | Coeficiente de temperatura KT | ||
|---|---|---|---|
| DT・DTA | AT・ATA | GS・GSA SS・SSA |
|
| Menos de 100 | 1.00 | 1.00 | 1.00 |
| Más de 100 a menos de 200 | 1.25 | 1.20 | 1.00 |
| Más de 200 a menos de 300 | - | 1.35※ | 1.10 |
| Más de 300 a menos de 400 | - | 1.50※ | 1.15※ |
- • La vida útil de la cadena se reducirá significativamente si se utiliza a altas temperaturas y altas velocidades. (Tabla 9, marcado con *)
- ・Póngase en contacto con nosotros para obtener especificaciones distintas a las enumeradas anteriormente.
- ・Si el valor de KV x KT supera 1,5 para DT, DTA, AT o ATA, póngase en contacto con nosotros.
- ・Si el valor KV x KT supera 1,2 para GS, GSA, SS o SSA, póngase en contacto con nosotros.
- ・Por favor, compruebe la temperatura ambiente de funcionamiento de la cadena en la página de cada producto.
Tabla 10. Coeficiente de tiempo de uso Ks
| tiempo de uso diario | Ks |
|---|---|
| 10 horas o menos | 1.0 |
| 10-24 horas | 1.2 |
