datos técnicos Manipulación cadena transportadora de gran tamaño
1. Instalación
La calidad de la instalación de los piñones influye significativamente en el buen funcionamiento de la cinta transportadora y determina la vida útil de la cadena transportadora.
Instale correctamente siguiendo las siguientes instrucciones. La precisión de instalación es un valor general considerado desde la perspectiva de la propia cadena transportadora.
Si existen limitaciones en la precisión de la propia cinta transportadora, por favor, respételas.
1.1 Precisión de instalación del eje
1.1.1 Nivelación del pozo
Utilice un nivel de burbuja para ajustar la precisión dentro de ±1/300.
Figura 1. Medición de la nivelación del eje
1.1.2 Paralelismo de ejes
Utilice una regla o herramienta similar para ajustar el paralelismo del eje a una precisión de ±1 mm.
Figura 2. Medición del paralelismo de ejes
1.1.3 Desalineación de un par de piñones
- ・Dentro de ±1 mm cuando la distancia entre centros es de hasta 1 m
- ・Cuando la distancia entre centros sea de entre 1 m y menos de 10 m, ± distancia entre centros (mm)1000 o menos
- ・Cuando la distancia entre centros es de 10 m o más, ±10 mm o menos
Figura 3. Medición de la desalineación del piñón
1.1.4 Fijación del piñón
Una vez determinada la posición correcta, la rueda dentada se fija al eje con una chaveta, etc. Para ruedas dentadas de uso paralelo, dos o más pares de dientes de la rueda dentada en el centro del eje se alinean en fase.
Si se especifica el uso en paralelo y la llave es procesada por nuestra empresa, se estampado una marca de coincidencia en el buje.
1.2 Rieles de cadena transportadora

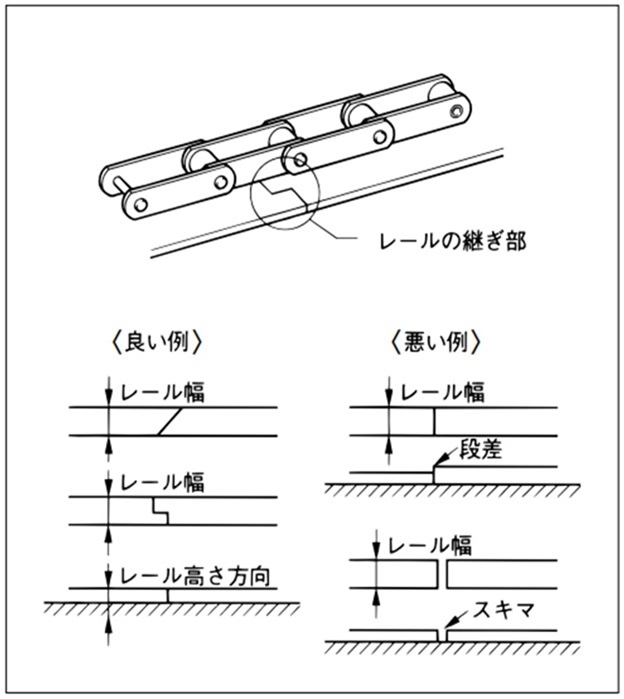

- 1) Alise las juntas de los rieles como se muestra en el diagrama a continuación. Elimine cualquier rebaba, escalón o hueco.
- 2) Elimine cualquier salpicadura o escama que se haya producido durante la soldadura.
- 3) Durante la prueba, lubrique la cadena sin carga y verifique el estado de la cadena y el riel.
Unión de riel
- 4) Entrada/Salida con Cadena
canal guía es redondeado para asegurar un movimiento suave de la cadena.Canal guía de entrada/salida de cadena
