datos técnicos sobre el manejo de acoplamientos

Acoplamiento de cadena de rodillos serie acero inoxidable disponible

• 1. Al utilizar el retén de aceite en una carcasa, coloque el retén de aceite en el piñón izquierdo o derecho con el labio del retén mirando hacia los dientes.
  (Si la instalación es vertical, coloque el retén de aceite en el piñón superior).​
• 2. El lateral del piñón se pone en contacto firme con el piñón, corrigiendo la desalineación angular y la excentricidad.


  Corrija el ángulo de manera que la longitud del lado del diente T sea igual alrededor de la circunferencia.
  Ángulo de declinación admisible (desalineación angular) θ = 1° o menos



  Coloca algo recto contra raíz del diente para asegurarte de que no haya ninguna desalineación en raíz del diente.
  Excentricidad admisible (error de paralelismo) ε = 2% o menos del paso de la cadena (véanse los valores en la tabla siguiente)

  Número de modelo	CR4012	CR4014	CR4016	CR5014	CR5016	CR5018	CR6018	CR6022	CR8018	CR8022	CR10022	CR12018	CR12022
  Excentricidad admisible (error de paralelismo) (ε) mm	0.254	0.254	0.254	0.318	0.318	0.318	0.381	0.381	0.508	0.508	0.635	0.762	0.762
  Desviación angular admisible (desalineación angular) (θ) °	1	1	1	1	1	1	1	1	1	1	1	1	1
  Juego axial admisible (desplazamiento axial) mm	S±0.68	S±0.68	S±0.68	S±0.88	S±0.88	S±0.88	S±1.02	S±1.02	S±1.32	S±1.32	S±1.52	S±2.02	S±2.02

• 3. Ajuste la distancia entre ambos piñones a la dimensión S (consulte la tabla de dimensiones) y asegure los piñones en su lugar con los tornillos de fijación.
• 4. Aplique grasa al área de tamaño S entre ambos piñones y también a los dientes.
  A continuación, aplique grasa a la cadena y enróllela alrededor del piñón, dejando la distancia entre los piñones (dimensión S en la tabla de dimensiones), y luego instálela. Enrolle la cadena alrededor del piñón. Inserte el eslabón de unión en hilo único.

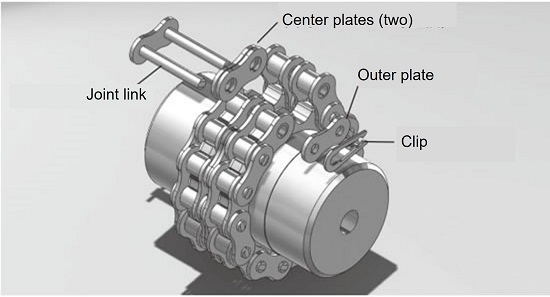

  Inserte las dos placas intermedias. Inserte el eslabón de unión en la segunda fila de la cadena. Inserte la placa exterior en el eslabón de unión que sobresale de la cadena y coloque pasador de clip.



• 5. Si utiliza una carcasa, aplique la cantidad necesaria de grasa en ambos lados y fíjela firmemente al piñón con los tornillos. Es posible que al principio gotee una pequeña cantidad de grasa, pero esto se estabilizará pronto. Si la fuga persiste, verifique que la instalación sea correcta.
