Acoplamiento rígido de potencia serie EPR
Instalación
Limpie la superficie del eje y la circunferencia interior del cuerpo, y aplique una fina capa de aceite a cada parte.
1. Tolerancia del diámetro del eje de montaje
La tolerancia del diámetro del eje al instalar el acoplamiento rígido Power debe ser la que se muestra en la tabla siguiente.
| Diámetro del eje de montaje | Φ35 | Excepto Φ35 |
|---|---|---|
| Tolerancia recomendada | +0.010 -0.010 |
h6 o h7 |
Φ35 es el diámetro del eje del servomotor y la tolerancia es de (+0,01 a 0).
Por lo tanto, la tolerancia del orificio del acoplamiento también se ajusta en consecuencia.
Tenga en cuenta que, aunque el diámetro del eje del husillo de bolas sea Φ35, la tolerancia del diámetro del orificio es la misma para ambos.
- - El límite elástico del material del eje de montaje debe ser de 343 MPa {35 kgf/mm 2} o superior (equivalente a S45C o superior).
- - La rugosidad superficial del eje debe ser Ra1.6 o inferior.
2. Centrado
- (1) Fije el acoplamiento a un lado del eje y apriete el anillo exterior de acuerdo con el procedimiento.
- (2) Deje sin apretar el anillo exterior del otro eje. Este eje puede girar libremente dentro del orificio del eje del acoplamiento.
- (3) Fije el comparador a la base (caja de acoplamiento, etc.) y verifique la excentricidad de cada eje.
- 1. Coloque un comparador de carátula en la periferia exterior de la brida central del cuerpo del acoplamiento cuando el eje esté sujeto al acoplamiento.
Gire este eje y lea la excentricidad, manteniéndola dentro de 3/100 (Figura 1). - 2. A continuación, coloque un comparador de carátula en el otro eje, gire este eje y lea la excentricidad para que esté dentro de 3/100.
- 1. Coloque un comparador de carátula en la periferia exterior de la brida central del cuerpo del acoplamiento cuando el eje esté sujeto al acoplamiento.
- (4) Compruebe que la desviación en ambos indicadores de cuadrante se encuentra dentro del valor especificado y, a continuación, apriete el otro anillo exterior según el procedimiento correcto.
- (5) Finalmente, verifique la excentricidad de la brida en el cuerpo principal con un comparador de carátula para asegurarse de que esté dentro de 3/100.
| Indicador de cuadrante en la periferia exterior del cuerpo principal |
|---|
| Dentro de 3/100 mm |
Figura 1
Figura 2
3. Apriete el perno de presión
Al apretar los pernos de presión, primero apriételos previamente con la mano y luego apriete gradualmente los pernos diagonales (Fig. 3).
Finalmente, utilice una llave dinamométrica para apretar al par especificado de 16,7 N·m {1,70 kgf·m}.

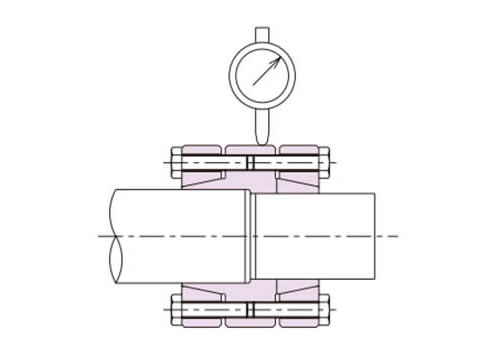

En este momento, coloque un comparador de carátula en el diámetro exterior del cuerpo y apriete el perno de presión de modo que la desviación del comparador esté lo más cerca posible de 0 (Fig. 2).

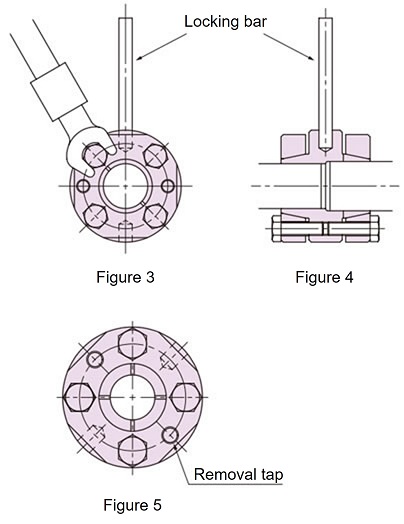

Además, si inserta una barra de bloqueo en los orificios perforados en el exterior del cuerpo para asegurarlo en su lugar, el trabajo será más fácil (Figura 4).
4. Eliminación
加圧ボルトをゆるめるとテーパロックの締付けが解除されます。もし固着状態の場合には、アウタリングの取外し用タップ(2カ所)に加圧ボルトを締めて、外すことができます。(図5)5. Inspección
取付後試運転を行い、振動、異音等の異常がないことを確認してください。また、加圧ボルトのゆるみ等がないかも確認してください。6. Mantenimiento
年に1～2回、取付状態の確認をしてください。もし異常が見つかれば速やかに対処してください。
