Manipulación de acoplamientos Jaw-Flex serie LN
Centrado
Cuanto mayor sea la precisión de centrado inicial del acoplamiento, menor será la tensión rotacional excéntrica que se produzca durante su uso.
El desgaste de los rodamientos, el asentamiento de la superficie de instalación, las variaciones de temperatura y las vibraciones durante el uso, entre otros factores, acortarán la vida útil de su equipo y acoplamiento. Realice ajustes periódicos.
El ángulo de desalineación admisible (desalineación angular) y la excentricidad (error paralelo) de un acoplamiento están correlacionados, y a medida que uno aumenta, el otro disminuye, por lo que deben considerarse al mismo tiempo.
| Número de modelo | Araña dureza |
Desalineación admisible | ||
|---|---|---|---|---|
| Ángulo de declinación (desalineación angular) grado |
Excentricidad (error paralelo) mm |
Final de la obra (desplazamiento axial) mm |
||
| LN24 | 98A | 0.9 | 0.10 | -0.5～+1.4 |
| 64D | 0.8 | 0.07 | ||
| LN28 | 98A | 0.9 | 0.11 | -0.7～+1.5 |
| 64D | 0.8 | 0.08 | ||
| LN38 | 98A | 0.9 | 0.12 | -0.7～+1.8 |
| 64D | 0.8 | 0.09 | ||
El ángulo de desalineación (desalineación angular) y la excentricidad (error paralelo) son valores cuando la otra desalineación es 0.

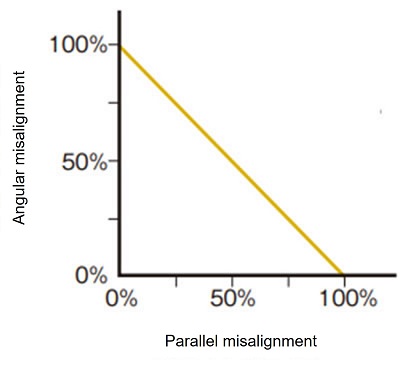

Relación entre la desviación angular (desalineación angular) y la excentricidad (error paralelo)
Entorno de uso
Las arañas se ven afectadas por la humedad del aire, los gases atmosféricos, el calor, los rayos ultravioleta, etc., y se deterioran gradualmente con el tiempo, así que tenga cuidado con el entorno en el que las utilice.
Utilizar en un área con una temperatura ambiente entre -30 °C y 80 °C, bien ventilada y con mínimo polvo y humedad.
Evite utilizar este producto en lugares donde haya líquidos o gases corrosivos, o en lugares donde haya sustancias inflamables o explosivas.
No es resistente al agua ni a la corrosión, por lo que le rogamos que evite usarlo en exteriores.
Inspección
Después de 1-2 horas de funcionamiento real, vuelva a comprobar la declinación (desalineación angular) y la excentricidad (error paralelo).
Asimismo, revise periódicamente (por ejemplo, cada seis meses a un año) si hay anomalías en las piezas y desgaste en la araña.
La araña es un elemento consumible y debe reemplazarse regularmente.
