datos técnicos　actuador lineal　Linipower Jack　datos técnicos

Carga de pandeo admisible

• - Cuando se utilice con una carga de compresión, utilice este gráfico para determinar el número de bastidor del gato para la carga de pandeo.
  El gráfico de selección de pandeo es un gráfico que tiene en cuenta un factor de seguridad de pandeo de Sf=4.
  • (1) Seleccione las distancias entre los puntos de carga LA y LC de las condiciones de instalación A y C en el diagrama a continuación.
    (Para condiciones de instalación distintas a las que se muestran en el diagrama a continuación, consulte aquí).
  • (2) Seleccione el número de bastidor del gato a partir de la intersección de la carga W por gato (eje vertical) y la distancia entre los puntos de aplicación (eje horizontal).
• - Evite aplicar cargas laterales.
  El gráfico de selección de pandeo que se muestra a continuación no tiene en cuenta las cargas laterales.
• - En cuanto a la instalación, si se diseña una estructura en la que el eje del tornillo esté sometido a una carga de tracción, no habrá pandeo y resultará económico.

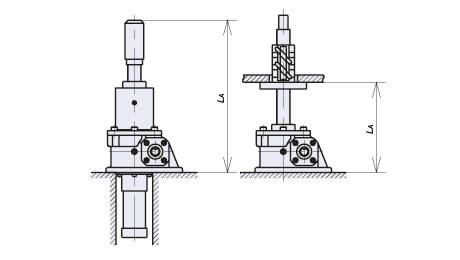

Base fija, extremo del eje libre

Base fija C, soporte de extremo de eje único/fijo

Distancia entre puntos de acción L A mm		Distancia entre puntos de acción L C mm

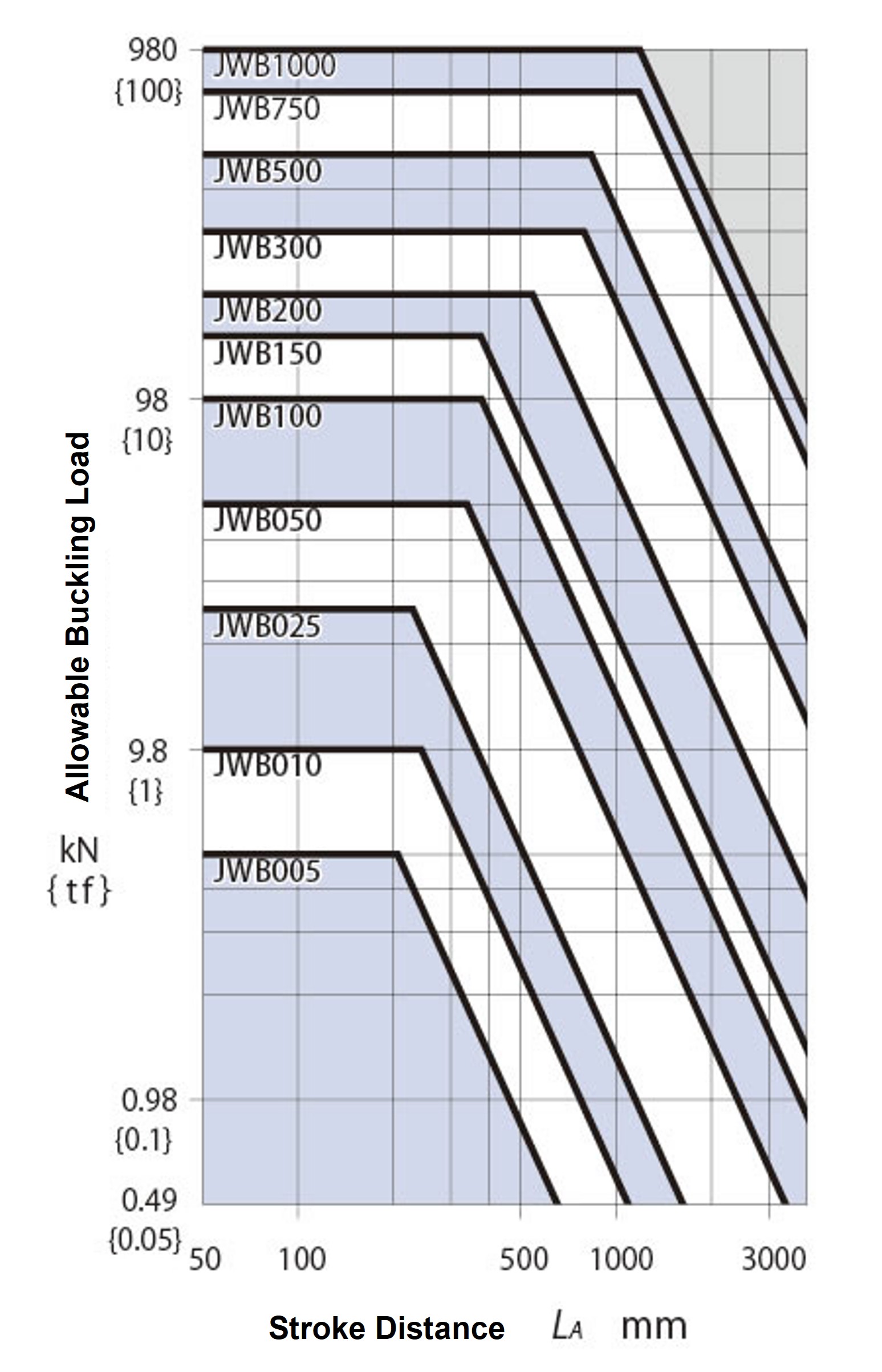

J.W.B. (tipo husillo de bolas)	[Haga clic para ampliar]	[Haga clic para ampliar]

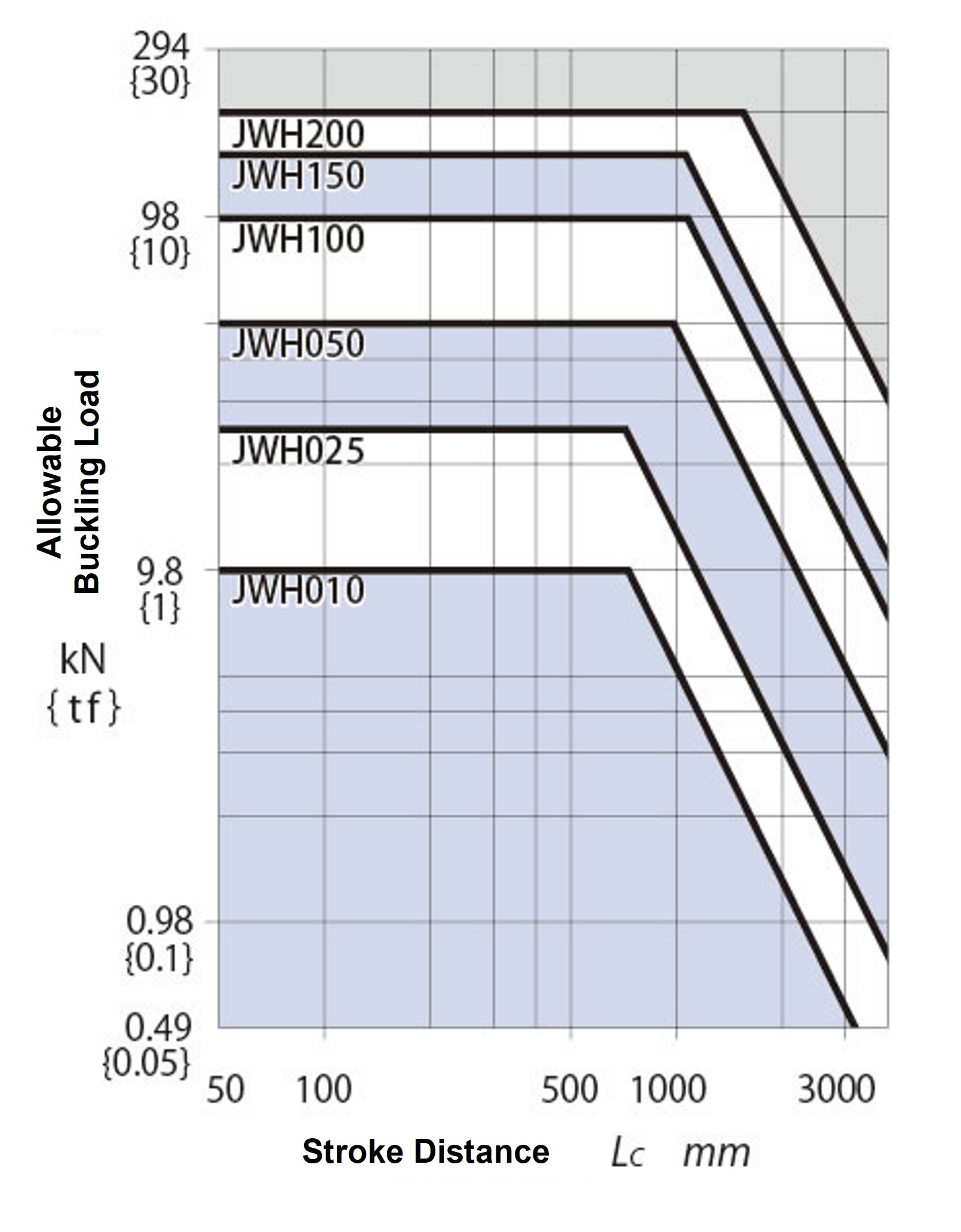

J.W.H. (Tipo de tornillo de bolas de alto paso)	－	[Haga clic para ampliar]

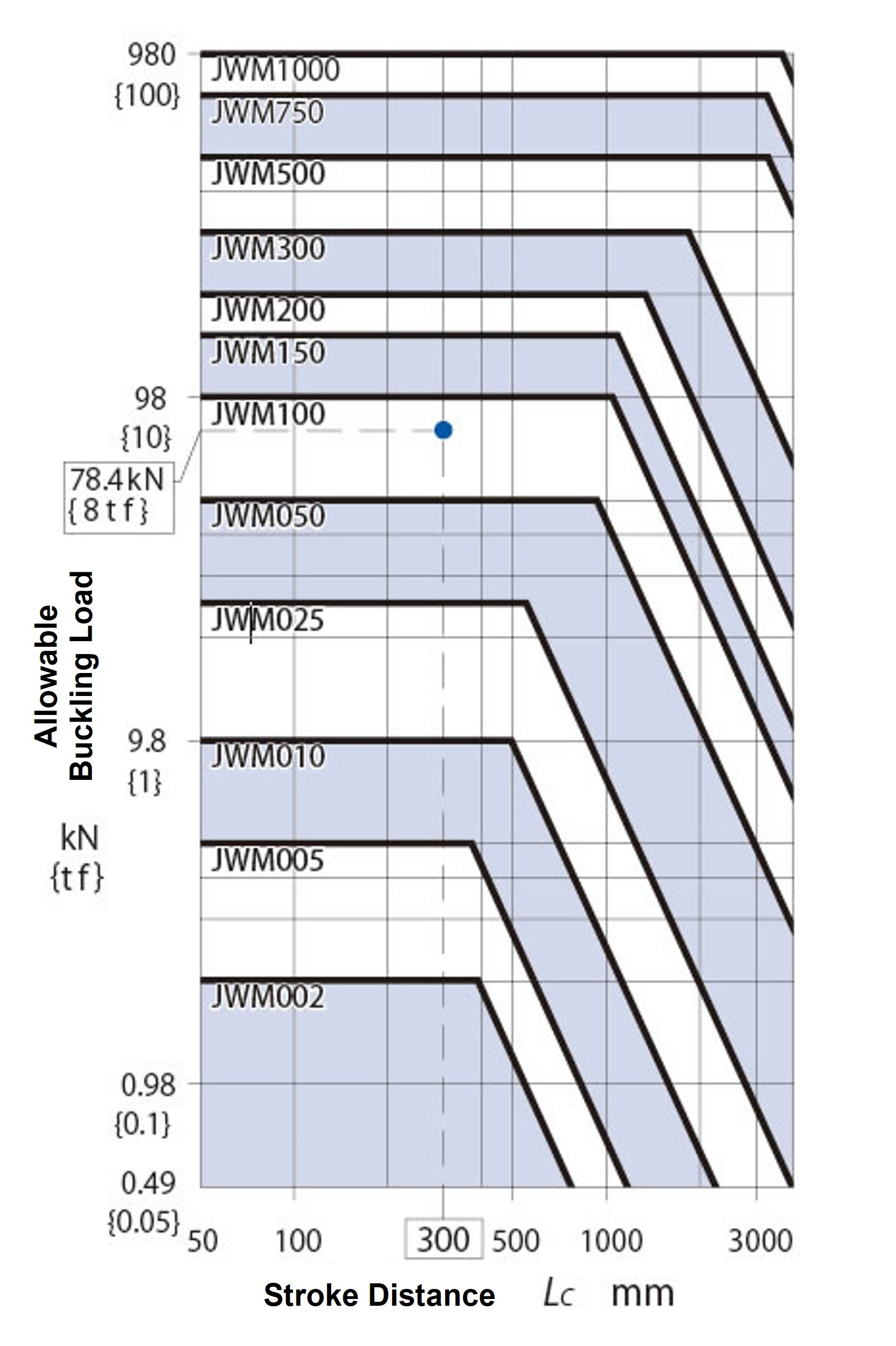

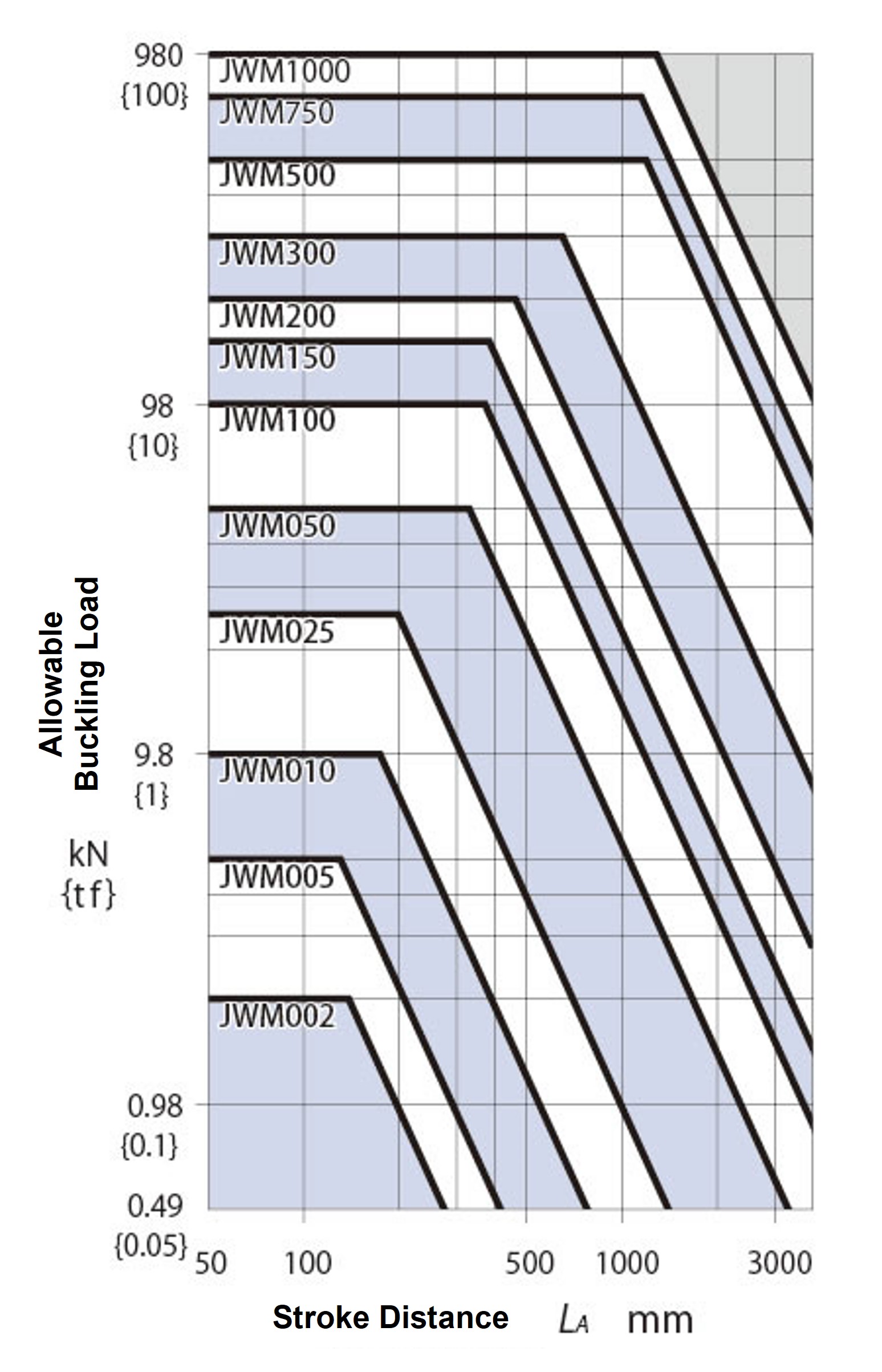

J.W.M. (Tornillo tipo trapezoidal)	[Haga clic para ampliar]	[Haga clic para ampliar]

• Nota)

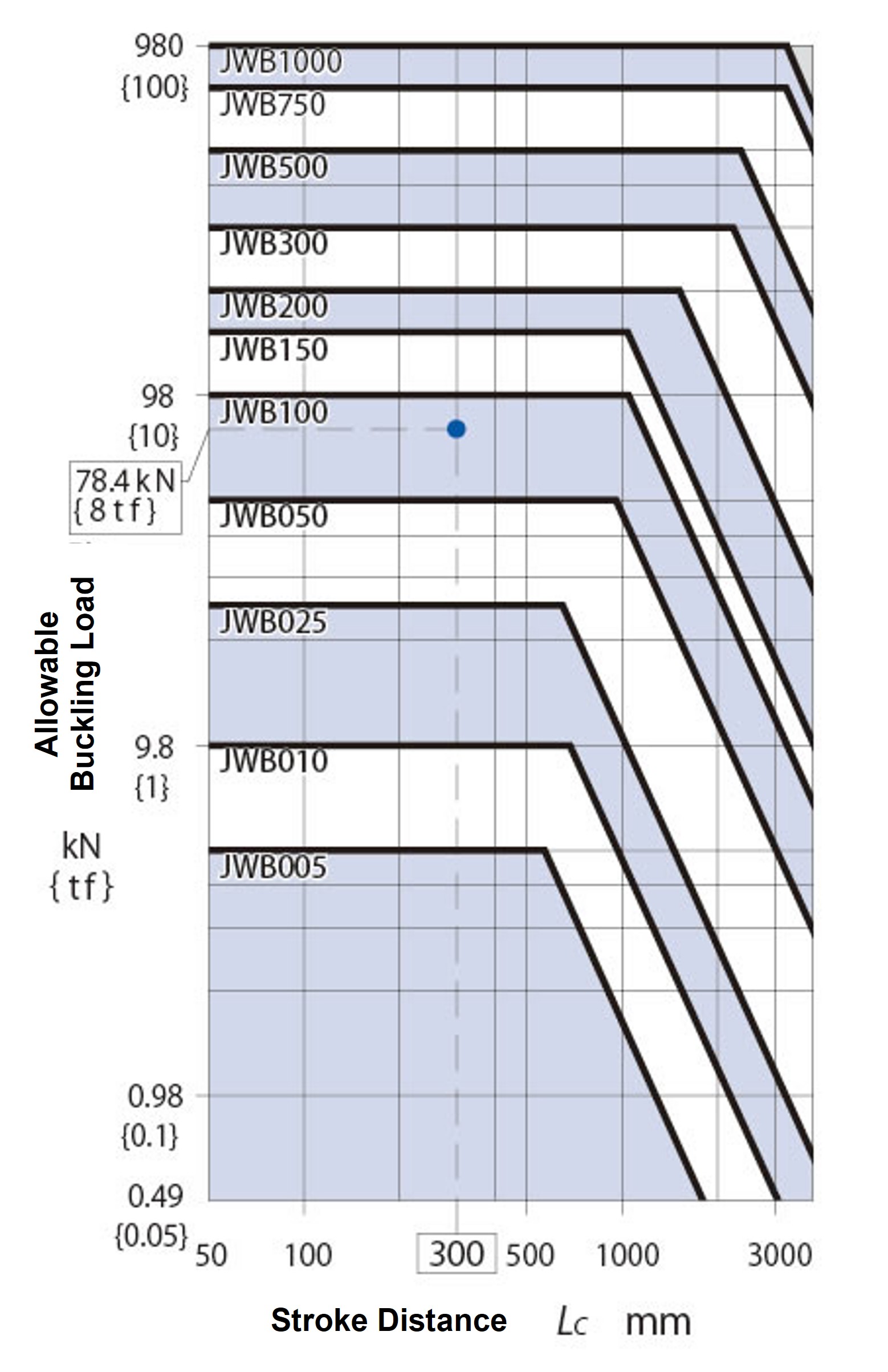

• 1. La línea ---- en este gráfico muestra un ejemplo donde la carga es W78.4kN{8tf} (factor de seguridad de pandeo Sf=4) y la distancia entre los puntos de carga es 300 mm en la condición de instalación C.
  En este caso, puede seleccionar el jack JWB100/JWM100, que satisface la intersección de los ejes vertical y horizontal.
• 2. Si se requiere una consideración detallada, consulte los cálculos (aquí).
