datos técnicos Selección Cilindro de Potencia actuador lineal
Selección: Serie Eco CDS Tipo
Requisitos
Máquinas utilizadas y cómo utilizarlas
Empuje o carga N{kgf}
Carrera mm
Velocidad mm/s
Frecuencia de uso Número de arranques/minuto
Tensión de alimentación, frecuencia
La naturaleza de la carga en la máquina utilizada
Entorno de uso
Horas de uso y días de funcionamiento anuales
Procedimiento de selección
- (1) Seleccione el número de modelo aplicable de la lista de modelos estándar (aquí) según el empuje, la velocidad y la carrera.
- (2) Verifique la tabla a continuación para asegurarse de que el número de arranques para el cilindro seleccionado esté dentro del rango permitido (Tabla 1).
- (3) Compruebe que el diagrama empuje-velocidad satisface las condiciones de funcionamiento (Fig. 1).
- (4) Cuando se utilice para el transporte, verifique que la masa del objeto transportado se encuentre dentro del rango permitido (Tabla 2).
- (5) Seleccione las opciones según sea necesario.
*Por favor, asegúrese de leer las siguientes precauciones.
Tabla 1. Número permitido de empresas emergentes
| Número de modelo | ataque mm |
Empuje N | |||
|---|---|---|---|---|---|
| 100 | 250 | 500 | 1000 | ||
| LPE025H | 100 | 15 | 12 | - | - |
| 200 | 15 | 12 | - | - | |
| 300 | 10 | 10 | - | - | |
| 400 | 9 | 5 | - | - | |
| 500 | 8 | 4 | - | - | |
| 600 | 6 | 3 | - | - | |
| LPE050L | 100 | 15 | 10 | 5 | - |
| 200 | 8 | 8 | 5 | - | |
| 300 | 5 | 5 | 5 | - | |
| 400 | 5 | 5 | 3 | - | |
| 500 | 5 | 4 | 2 | - | |
| 600 | 4 | 4 | 2 | - | |
| LPE050H | 100 | 15 | 12 | 10 | - |
| 200 | 12 | 10 | 8 | - | |
| 300 | 10 | 10 | 6 | - | |
| 400 | 9 | 8 | 5 | - | |
| 500 | 8 | 7 | 4 | - | |
| 600 | 7 | 6 | 3 | - | |
| LPE100L | 100 | 12 | 10 | 8 | 5 |
| 200 | 8 | 8 | 8 | 5 | |
| 300 | 5 | 5 | 5 | 4 | |
| 400 | 5 | 5 | 5 | 3 | |
| 500 | 5 | 5 | 4 | 2 | |
| 600 | 4 | 4 | 4 | 2 | |
Tabla 2: Cantidad de material transportado teniendo en cuenta la inercia
| Número de modelo | horizontal | vertical |
|---|---|---|
| LPE025HT | 50 | 25 |
| LPE050LT | 100 | 50 |
| LPE050HT | 100 | 50 |
| LPE100LT | 200 | 100 |

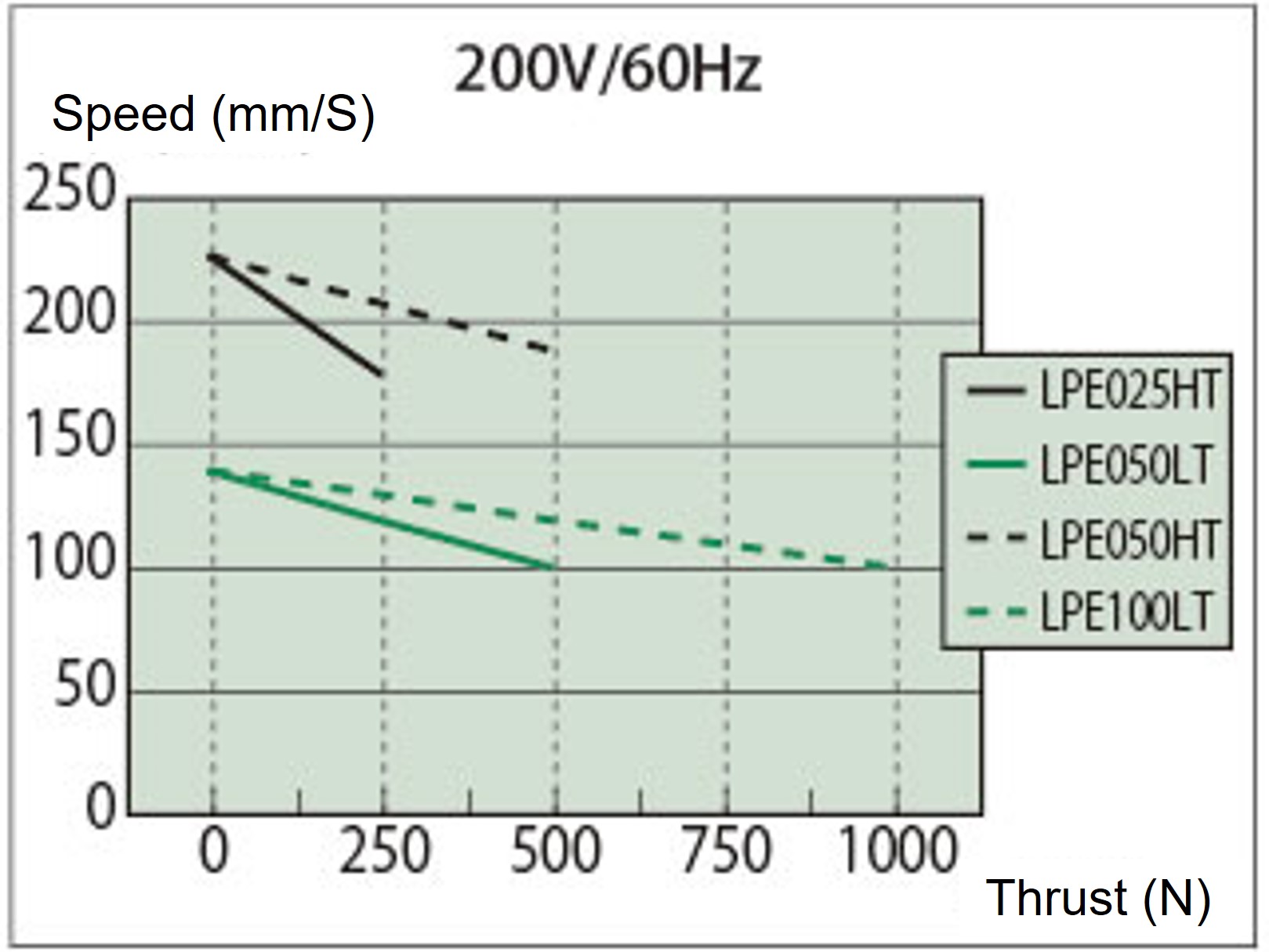

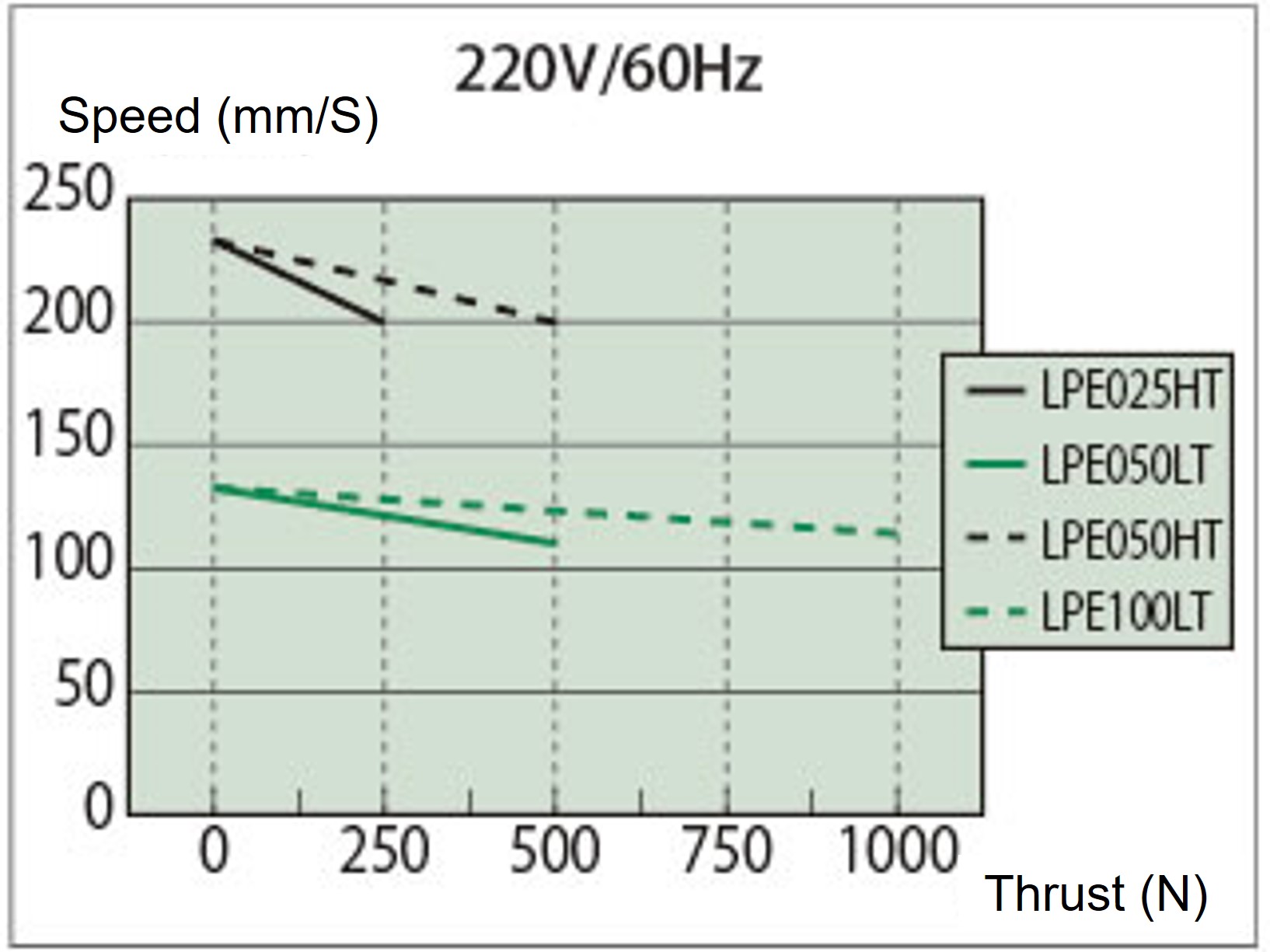

Figura 1 Diagrama de empuje-velocidad
- *Los datos de la Tabla 1 y la Figura 1 anteriores corresponden a valores a una temperatura ambiente de 20 °C. Los valores pueden variar según la temperatura ambiente y otras condiciones, por lo que deben utilizarse solo como referencia.
- *Al seleccionar Cilindro de Potencia, seleccione Cilindro de Potencia con suficiente empuje, teniendo en cuenta un factor de seguridad, de modo que la carga de trabajo (estática y dinámica) no exceda el empuje nominal.
