datos técnicos sobre el manejo de piñones cadena transportadora de pequeño tamaño
Instalación
1. Instalación del piñón
La calidad de la instalación de los piñones influye notablemente en el buen funcionamiento de la cinta transportadora y determina la vida útil de las cadenas transportadoras con implementos de pequeño tamaño.
Instale correctamente siguiendo el siguiente procedimiento.
(1) Utilice un nivel de burbuja para asegurarse de que el eje esté nivelado.
La precisión se ajusta dentro de ±1.300.

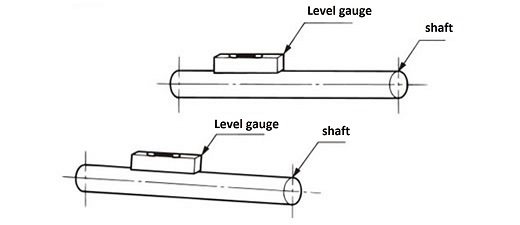

Figura 1. Nivelación del pozo

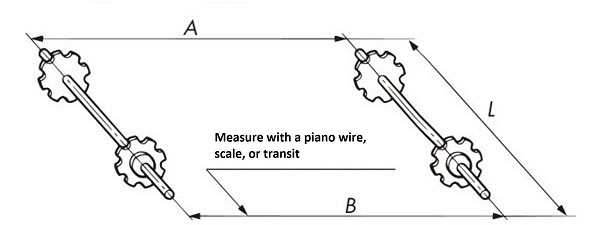

(2) Determine el paralelismo del eje.
La precisión de ABL se ajusta dentro de ±1.100.
(3) Corrija cualquier desalineación entre los piñones.
- Distancia entre ejes de hasta 1 m: con una precisión de 1 mm.
- Distancia entre centros de 1 m a 10 m: Distancia entre centros (mm) dentro de 1000
- Distancia entre centros de 10 m o más: con una precisión de 10 mm

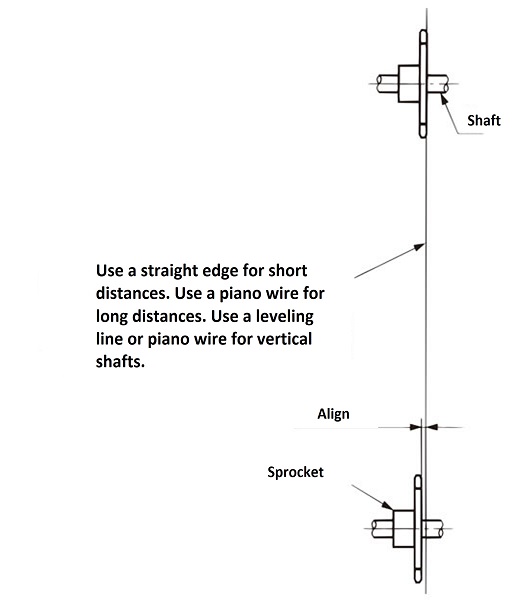

Figura 3. Piñones desalineados
(4) Después de ajustar los pasos (1) a (3), asegure el piñón al eje usando una llave o Tsubaki Power-Lock.
Los piñones utilizados en paralelo se fijan de manera que los dos dientes en el centro del eje estén en fase.
2. Centrado
En los transportadores de cadena, la cadena se desplaza a lo largo de rieles guía, por lo que estos deben fabricarse con una precisión especialmente alta y estar centrados con exactitud.
En el caso de los elevadores de cangilones verticales que no tienen rieles guía, si la cinta transportadora no está centrada correctamente, la cadena serpenteará, lo que afectará significativamente su vida útil.
3. Rieles
Generalmente, el desgaste de los rieles se produce más rápido que el de la cadena.
La combinación del material del riel y del material de la cadena es importante, pero generalmente recomendamos acero estructural laminado general (SS400) o plástico (polietileno de peso molecular ultra alto).
- (1) El desgaste es un proceso complejo que involucra diversos factores (corrosión, lubricación, velocidad de carga, tiempo de operación, etc.). Es difícil estimar con precisión la relación entre la vida útil de la cadena y el material del riel.
- (2) La vida útil de la cadena depende de su combinación con el riel. En instalaciones nuevas, compruebe el desgaste con un riel de material ligeramente más blando que la cadena. Lo ideal es que la superficie del riel tenga un acabado liso.
- (3) Al elegir un material, considere las condiciones de uso. El plástico puede no ser utilizable cuando se somete a golpes o en entornos especiales.
- (4) Precauciones relativas a los raíles antes de su funcionamiento
- 1. Las juntas de los rieles deben ser lisas, sin bordes, escalones ni huecos (Fig. 4).
- 2. Elimine cualquier salpicadura o escama que se haya producido durante la soldadura.
- 3. Durante una prueba, lubrique la cadena sin carga y verifique el estado de la cadena y el riel.

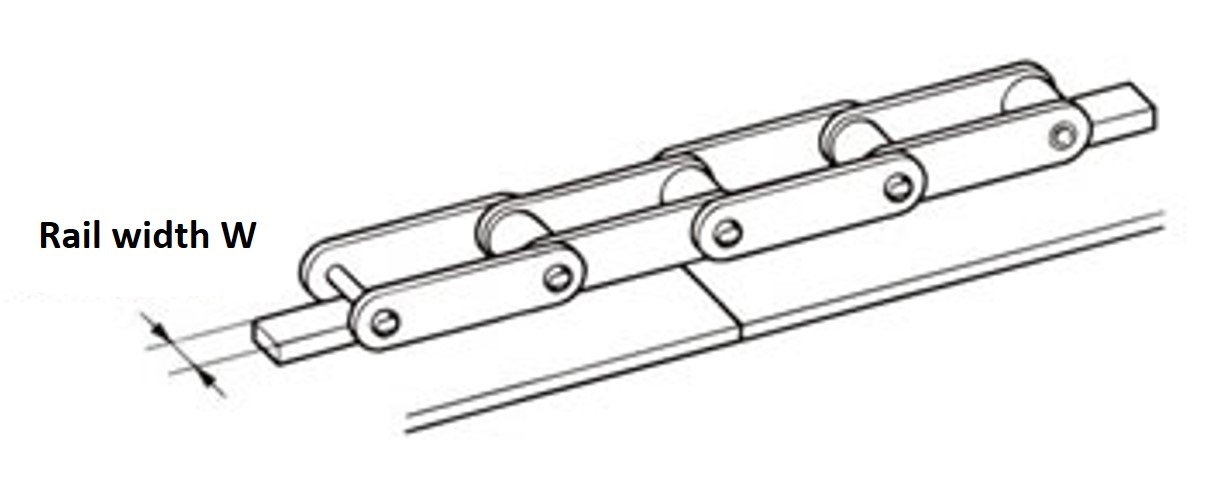

Ancho del riel W: Generalmente, este es el ancho del diente del piñón.
Es necesario dejar un espacio para tener en cuenta la dilatación térmica de los raíles.

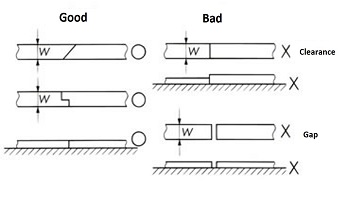

Figura 4. Conexión ferroviaria
En la entrada y la salida de la cadena, el riel está curvado para asegurar un movimiento suave de la cadena.

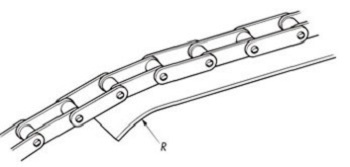

Figura 5. Barandilla de entrada/salida de cadena
