datos técnicos Selección correas síncronas y poleas dentadas para correas
Tabla de selección provisional correas síncronas
Especificación de Correa PX / Correa PX Tipo RC

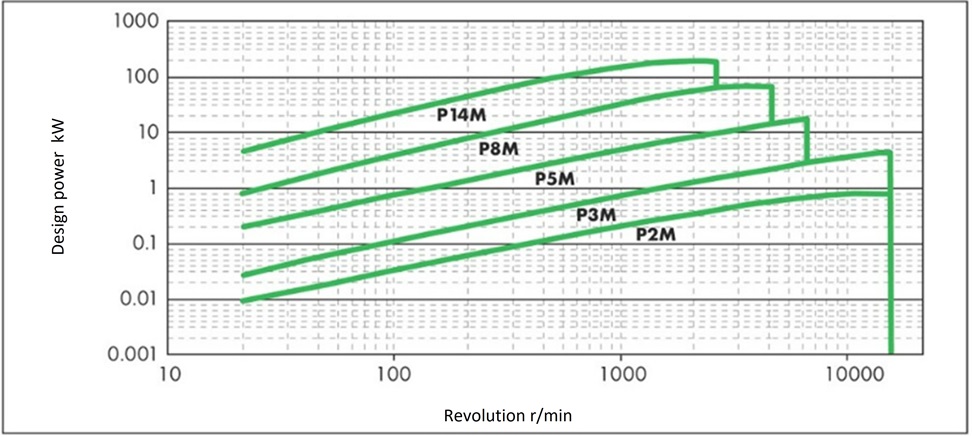

Capacidad de transmisión estándar

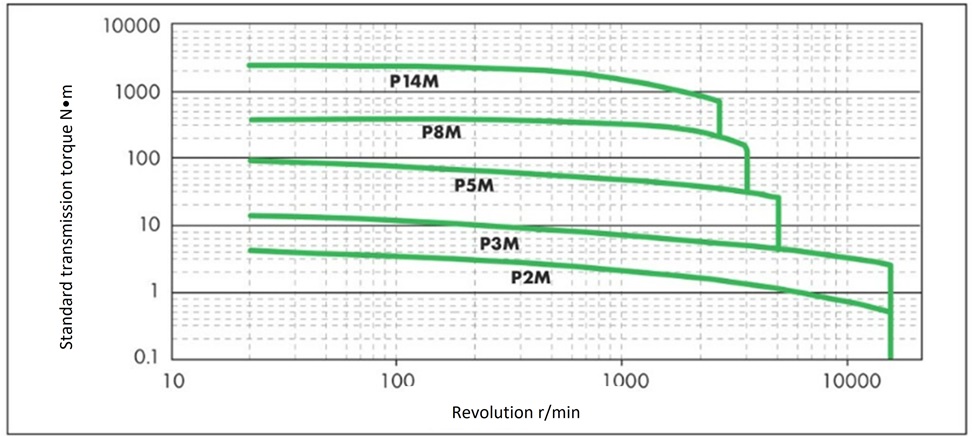

Par de transmisión de referencia
Ancho objetivo de la tabla de selección provisional
| Tipo de correa | Cinturón aplicable | Ancho máximo del objetivo [mm] |
|---|---|---|
| Correa PX / Correa PX Tipo RC |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
*Esta tabla muestra el ancho máximo de los productos estándar.
Correa Ultra PX Tipo HC

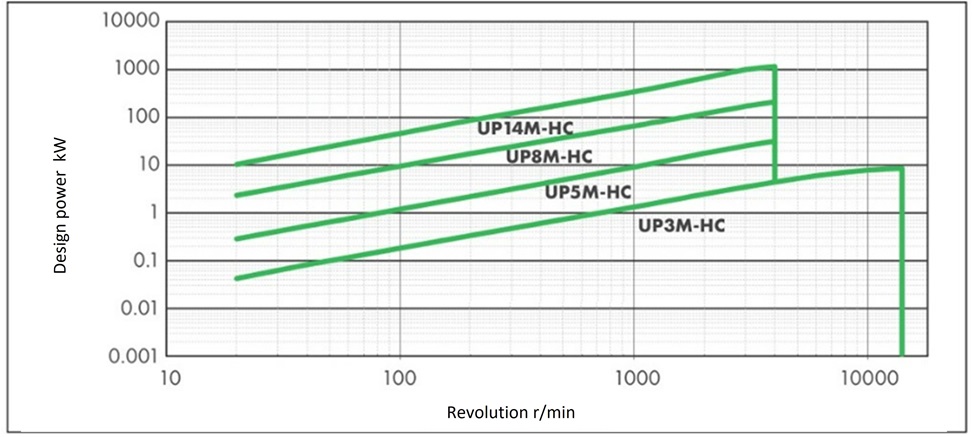

Capacidad de transmisión estándar

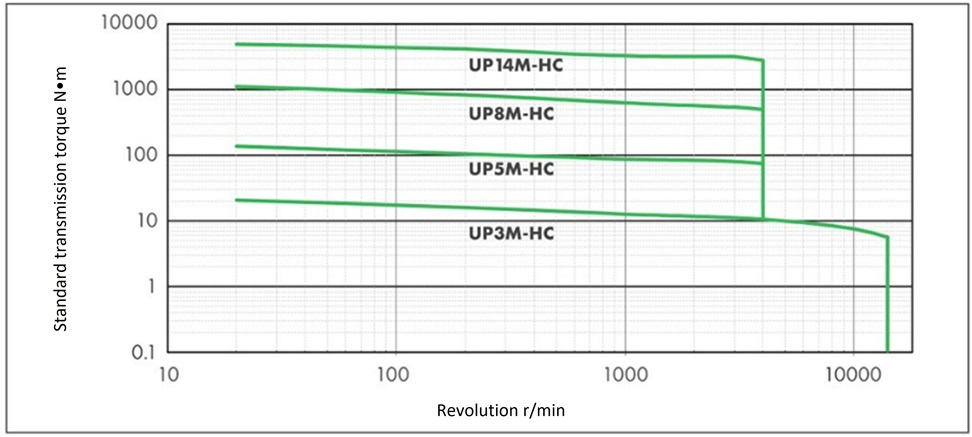

Par de transmisión de referencia
Ancho objetivo de la tabla de selección provisional
| Tipo de correa | Cinturón aplicable | Ancho máximo del objetivo [mm] |
|---|---|---|
| Correa Ultra PX Tipo HC |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
*Esta tabla muestra el ancho máximo de los productos estándar.
Especificación HA Correa Ultra PX (resistente al aceite y al agua)

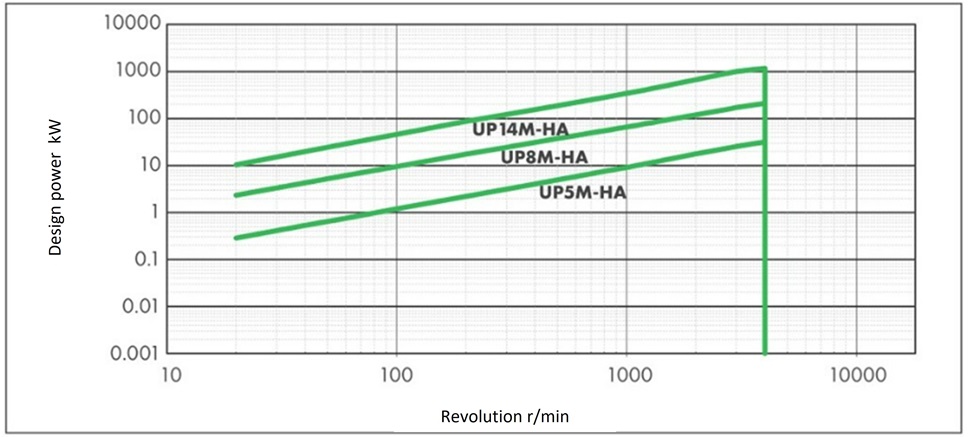

Capacidad de transmisión estándar

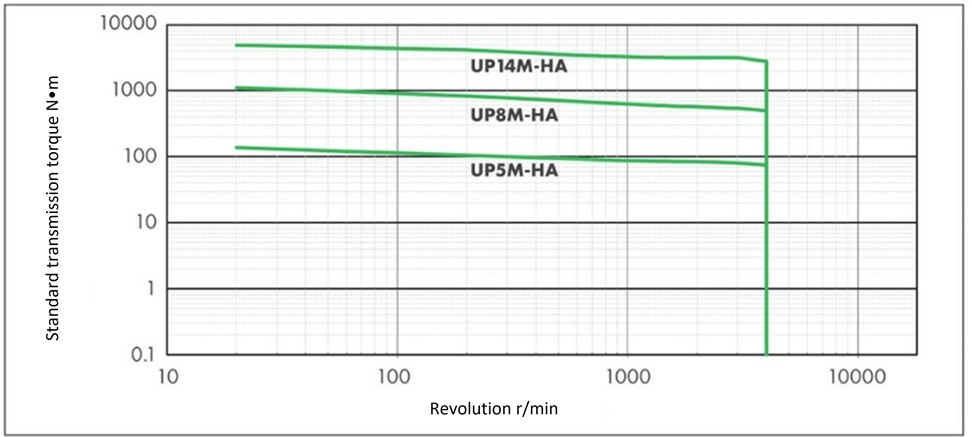

Par de transmisión de referencia
Ancho objetivo de la tabla de selección provisional
| Tipo de correa | Cinturón aplicable | Ancho máximo del objetivo [mm] |
|---|---|---|
| Correa Ultra PX Especificaciones de HA (resistente al aceite y al agua) |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
*Esta tabla muestra el ancho máximo de los productos estándar.
Correa Ultra PX Tipo HY

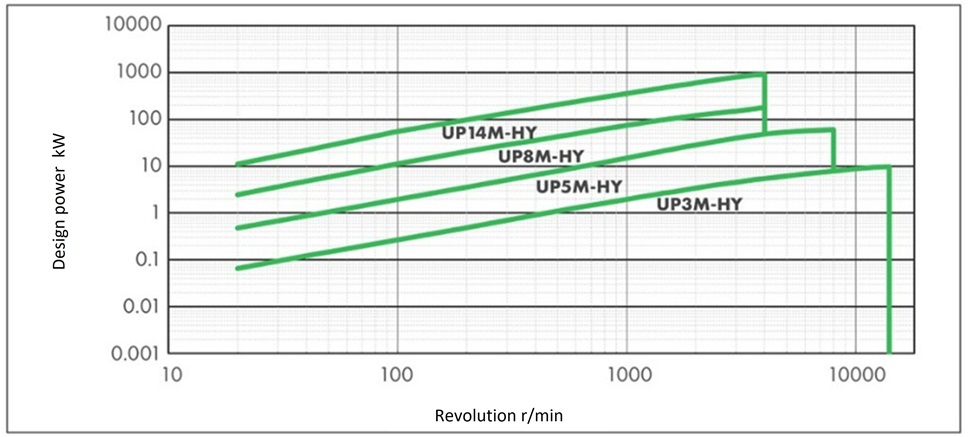

Capacidad de transmisión estándar

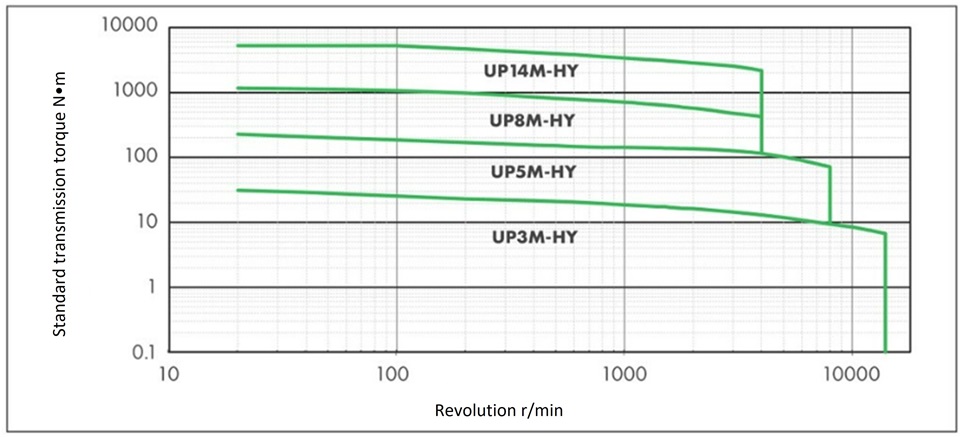

Par de transmisión de referencia
Ancho objetivo de la tabla de selección provisional
| Tipo de correa | Cinturón aplicable | Ancho máximo del objetivo [mm] |
|---|---|---|
| Correa Ultra PX Tipo HY |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
*Esta tabla muestra el ancho máximo de los productos estándar.
