datos técnicos Datos de diseño correas síncronas y poleas dentadas para correas

Brida guía

Dimensiones de la polea al usar bridas estándar

Tolerancia dimensional de la pieza de acoplamiento de la brida

Unidad: mm
Dimensión de la pieza de acoplamiento df' 25 o menos Mayores de 25 y menores de 50 años Mayores de 50 y menores de 100 Más de 100 y menos de 180
Tolerancia mm -0.02
-0.05
-0.02
-0.06
-0.02
-0.07
-0.02
-0.12

Longitud de la parte escalonada

Unidad: mm
Tipo (tono) P3M P5M P8M P14M
Longitud de paso Lf' mm 2.0 2.2 2.6 5.0
Tolerancia dimensional de la pieza de acoplamiento de la brida

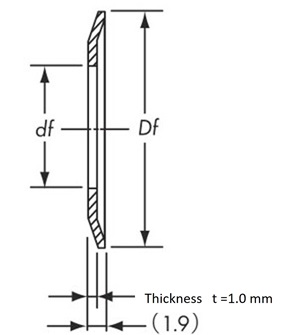

Método de visualización de bridas

Método de visualización de bridas

Tipo AS...Material: Aluminio

Tipo SS...Material: Acero

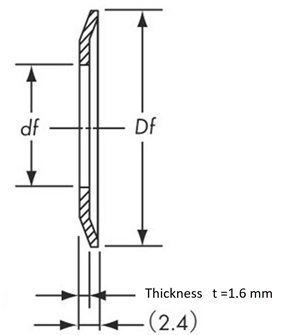

Método de visualización de bridas

Tipo AF...Material: Aluminio

Tipo SF...Material: Acero

Método de visualización de bridas

Tipo AF...Material: Aluminio

Tipo SF...Material: Acero

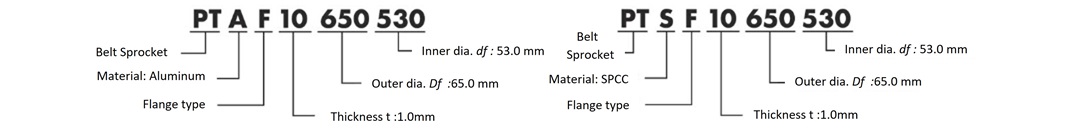

Ejemplo de visualización

Método de visualización de bridas

Forma general y dimensiones estándar

Unidad: mm
Tipos
(paso)
Espesor t Diámetro exterior
Df
Mínimo
Diámetro interior
df
Valor recomendado Espesor comúnmente utilizado
Tipo de prensa Tipo de corte
P2M 1.0 1.6 1.0 ~ 1.6 Do + 4 Do - 5
P3M Do + 4.5
P5M 2.0 1.0 ~ 2.0 Do + 6.3 Do - 8
P8M 1.6 2.5 1.6 ~ 2.5 Do + 8 Do - 10
P14M - 4.0 4.0 ~ 5.0 Do + 14 Do - 20

Dependiendo de la brida estándar utilizada, el diámetro exterior o interior puede diferir del que se muestra en la tabla anterior.

Tipo de prensa

Tipo de prensa

Tipo de corte

Tipo de corte

Instalación de brida guía

Fijación de brida

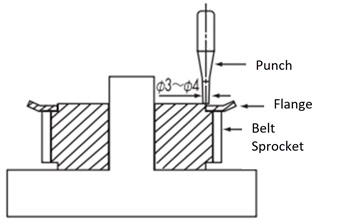

Método de engarzado

Las bridas prensadas y las bridas mecanizadas generalmente se aseguran mediante calafateo con un punzón, como se muestra en el diagrama a continuación.

El número de engarces debe cumplir con las siguientes normas:

Unidad: mm
Diámetro de la punta mm 30 o menos Mayores de 30 y menores de 50 Mayores de 50 y menores de 120 Más de 120 y menos de 250
Número de remaches 4 8 12 16

Nota

  • - Coloque la polea sobre una superficie plana y apriete la brida con un punzón de engarzar.
  • - Al engarzar el lado opuesto al buje, inserte el buje en una plantilla cilíndrica colocada sobre la tabla y engarce en una posición estable.
Método de engarzado

Otros métodos de fijación

método de fijación con tornillos

Las bridas de giro de las poleas con gran número de dientes, como P8M y P14M, pueden fijarse al cuerpo de la polea con tornillos de cabeza plana según cómo se utilicen.

El número de tornillos de cabeza plana en la tabla siguiente es el número mínimo.

Diámetro de la punta mm 120 o menos Más de 120 y menos de 250 Más de 250 y menos de 450 Más de 450 y menos de 650
Número de tornillos 4 6 8 12
método de fijación con tornillos

Método de moleteado

También se utiliza un método de moleteado y engarzado en un torno.

Ancho del diente de la polea

Ancho del diente de la polea

Ancho de la correa y ancho del diente de la polea

Unidad: mm
Tipos
(paso)
Ancho de la correa
mm
Ancho del diente de la polea (valor de referencia)
Con bridas en ambos lados
blanco y negro
Sin brida
bw'
Brida simple
bw''
P2M 4 5.0 9.0 7.0
6 7.5 11.5 9.5
10 12.0 16.0 14.0
P3M 6 7.5 11.5 9.5
10 12.0 16.0 14.0
15 17.0 21.0 19.0
P5M 10 11.6 16.0 13.8
15 16.6 21.0 18.8
25 27.6 32.0 29.8
P8M 15 16.8 22.0 19.4
25 27.8 33.0 30.4
40 43.8 49.0 46.4
60 64.8 70.0 67.4
P14M 40 43.0 53.0 48.0
60 64.0 74.0 69.0
80 85.0 95.0 90.0
100 106.0 116.0 111.0
120 127.0 137.0 132.0

Perfil de diente sin holgura

correas síncronas normalmente tienen holgura al engranar, pero para transmisiones correas síncronas que requieren una rotación extremadamente precisa, como robots, máquinas de ensamblaje de componentes electrónicos, dispositivos NC, impresoras y trazadores, fabricamos poleas con perfiles de dientes especiales sin holgura que reducen la holgura y suprimen desalineación angular de rotación, así que contáctenos para obtener más detalles.
