Instrucciones de uso (poleas dentadas de bloqueo tipo N)

Instrucciones de uso

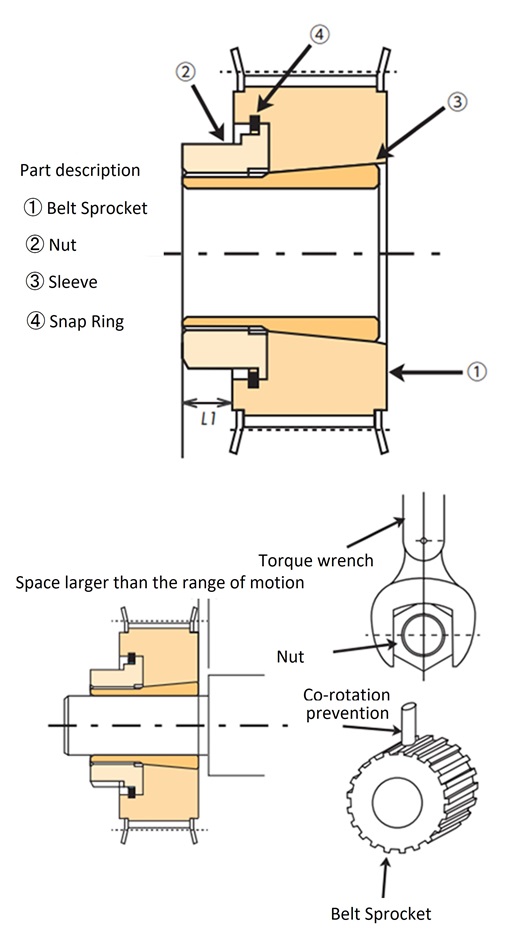

Instalación

  • 1) Limpie la superficie del eje para eliminar cualquier suciedad y aplique una capa fina de aceite o grasa. (No utilice aceite o grasa que contenga agentes antifricción a base de molibdeno).
  • 2) La tuerca de manguito y el anillo de retención vienen montados en el cuerpo de la polea, así que simplemente instálelos en el eje tal como vienen. Si la instalación resulta difícil, gire la tuerca en el sentido de aflojarla. Esto facilitará la instalación.
    Cuando utilice el producto después de haberlo almacenado durante más de un mes, retire la funda, limpie la suciedad adherida a la circunferencia exterior y aplique aceite o grasa. (No utilice aceite ni grasa que contengan agentes antifricción a base de molibdeno).
  • 3) Al impedir la rotación del cuerpo de la polea y apretar manualmente la tuerca poleas dentadas de bloqueo puede fijarse temporalmente en la posición especificada en el eje o en la posición de fase especificada.
  • 4) Utilice una llave dinamométrica para apretar la tuerca al par de apriete especificado M A (consulte la tabla a continuación).
  • 5) Al apretar la tuerca, asegúrese de impedir que el eje o el cuerpo de la polea giren. Una forma de evitar que el cuerpo de la polea gire es perforar un orificio en la periferia exterior de la polea y colocar un tope en el orificio. (Después de perforar el orificio, asegúrese de eliminar completamente cualquier rebaba).
  • 6) Al apretar, el cuerpo de la polea se moverá aproximadamente de 0,2 a 2,0 mm en la dirección opuesta a la tuerca, por lo que preste atención a la alineación de la polea y al paso del eje.

Par de apriete de la tuerca M A

número de marco de la manga dimensiones de ancho plano de la tuerca
mm		 Par de apriete de la tuerca M A
N・m {kgf・m}
N1 18 18 {1.84}
N2 22 28 {2.86}
N3 30 65 {6.63}
N4 36 100 {10.20}
N5 41 130 {13.27}
N6 46 200 {20.41}

Eliminación

  • 1) Después de confirmar que no se está aplicando ninguna carga de torsión o empuje a la polea y al eje, afloje la tuerca.
  • 2) Al aflojar la tuerca, asegúrese de detener el eje o el cuerpo de la polea.
  • 3) Aflojar la tuerca liberará la conexión entre el eje y la polea.
Instalación

Notas generales

  • 1) Utilice siempre una llave dinamométrica al apretar las tuercas. Un apriete incorrecto, como a mano o conectando tubos, no solo impedirá una transmisión de par precisa, sino que también puede causar problemas; por lo tanto, evite hacerlo.
  • 2) Rango de temperatura de funcionamiento: -15 °C a 80 °C (aluminio: 0 °C a 50 °C)
  • 3) Utilice la llave dinamométrica correctamente de acuerdo con manuales de instrucciones de la llave dinamométrica que esté utilizando.
  • 4) Tolerancia del diámetro interior del eje y rugosidad superficial: La tolerancia del diámetro del eje debe ser h8 y la rugosidad superficial del eje debe ser Ra 3,2.
