Enredos de cables en robots multieje
¿Te preocupan las desconexiones?
¡ROBOTRAX garantiza
una protección fiable del
cable y reduce el mantenimiento!

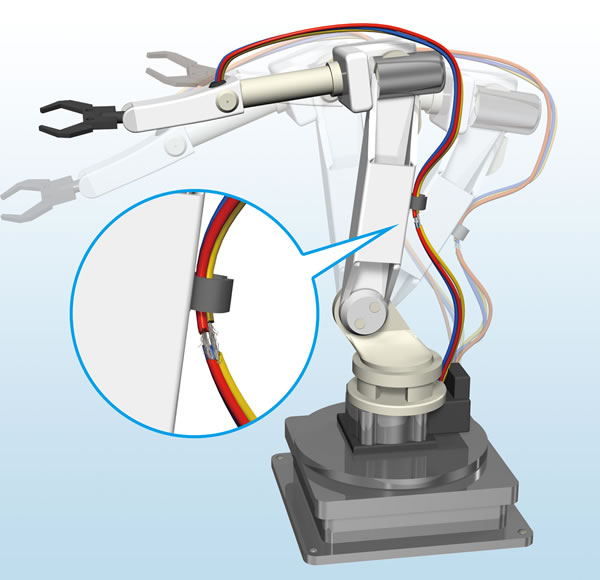

Protección de cableado convencional
Los cables y mangueras expuestos corren el riesgo de romperse.

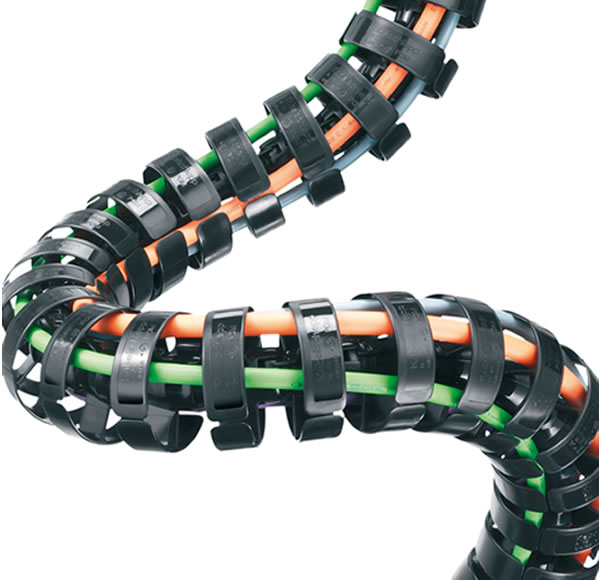

Resolución de problemas con ROBOTRAX
¡La estructura reguladora de flexión del enlace protege el cable de tensiones excesivas!

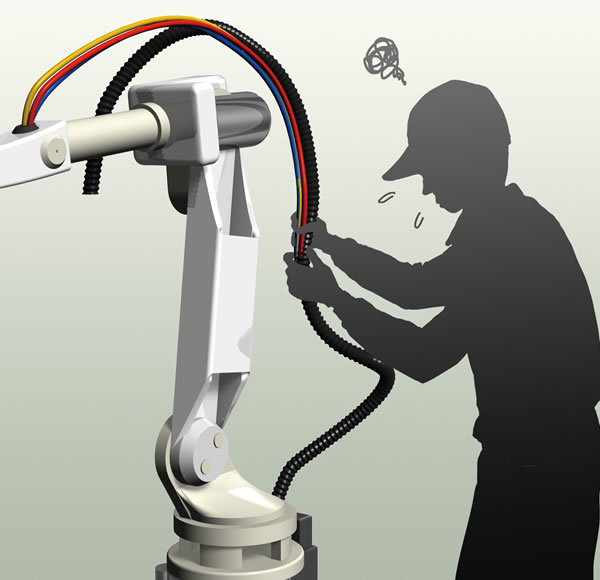

Protección de cableado convencional
Insertar y reemplazar cables y mangueras lleva tiempo.
Resolución de problemas con ROBOTRAX
Su estructura abierta facilita la inserción y extracción. Además, ¡el estado del cable se puede comprobar visualmente!

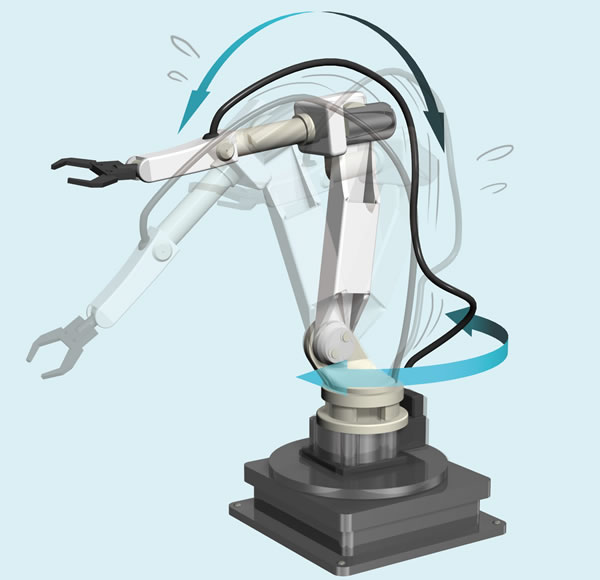

Protección de cableado convencional
Los cables y mangueras pueden romperse al ser sometidos a movimientos bruscos y complejos por parte de los robots multieje.

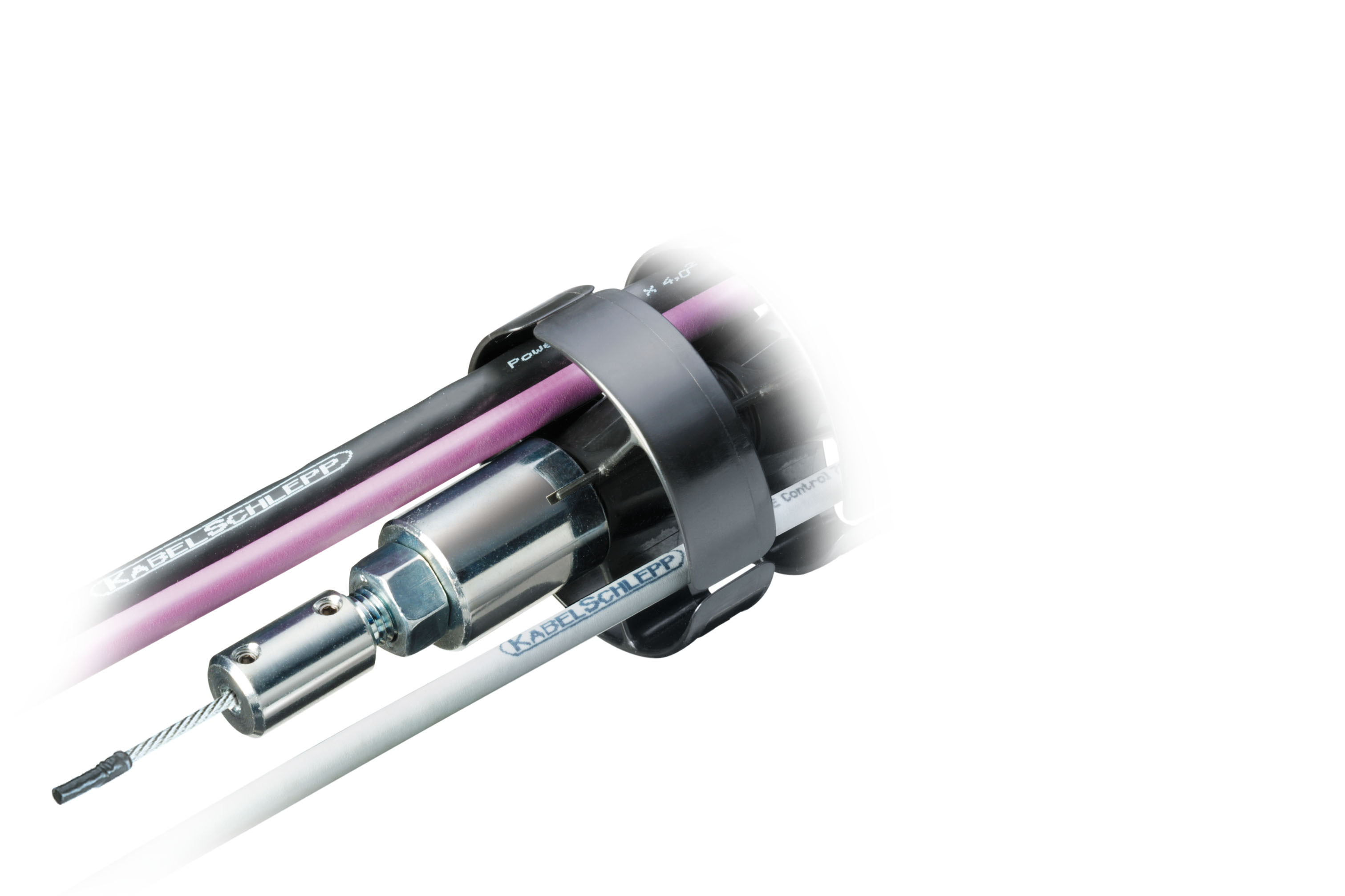

Resolución de problemas con ROBOTRAX
El cable integrado proporciona una alta resistencia a la tracción. ¡Responde de forma fiable a aceleraciones y desaceleraciones repentinas!

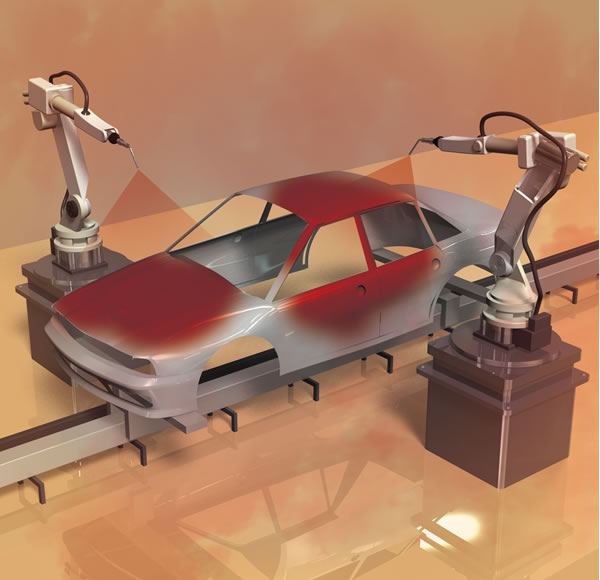

Protección de cableado convencional
Los robots se utilizan en entornos hostiles, lo que somete a los cables y mangueras a un gran esfuerzo.
Resolución de problemas con ROBOTRAX

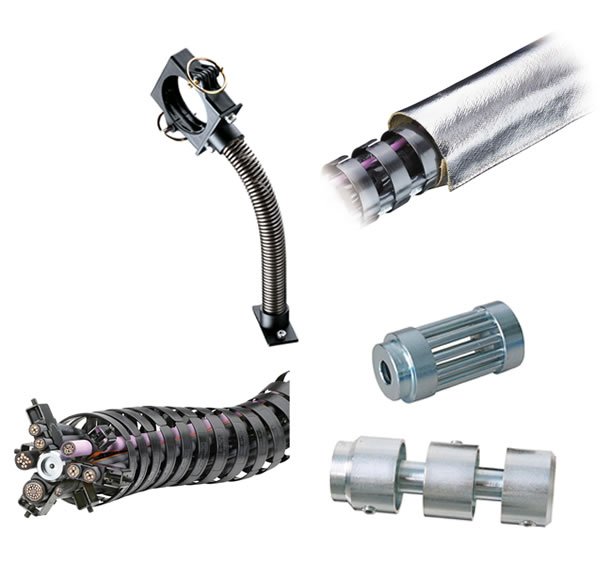

Gracias a la amplia gama de accesorios disponibles, se puede utilizar en diversos entornos y para distintas necesidades de cableado.
Línea de productos
serie

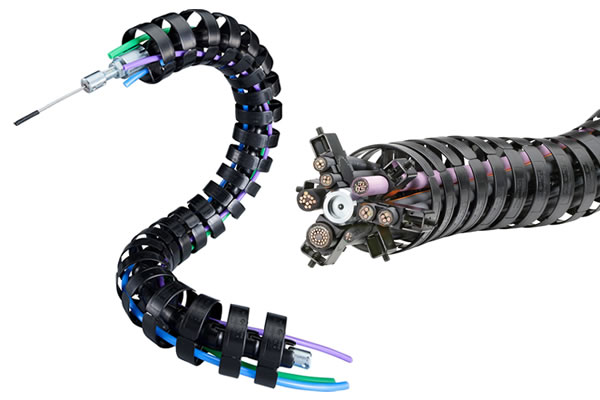

- Serie de plástico 3D TKRB Tipo ROBOTRAX
TKRB14H10～TKRB40H31
TKRB50H48
*Haga clic para mostrar información detallada.
| serie | Tamaño | Diámetro exterior aplicable del cable/manguera mm |
radio de curvatura mm |
ángulo de torsión admisible (por 1 m)° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| Serie TKRB | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
