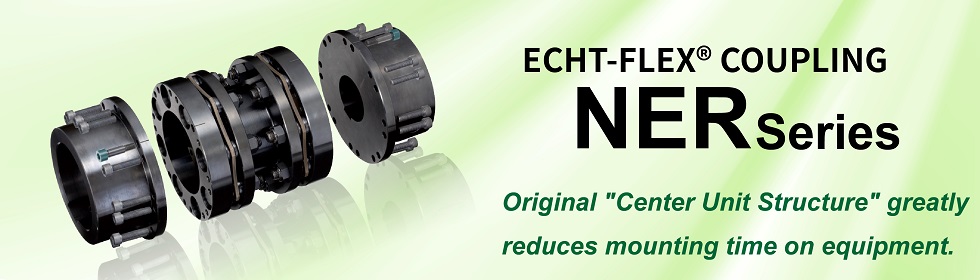

Aumento significativo del par: acoplamiento de disco de la serie ECHT-FLEX NER
No se requiere ensamblaje del disco, ni se requiere reemplazo del disco durante el mantenimiento.
ECHT-FLEX NER no requiere reemplazo de disco al ensamblarla en su equipo ni al desmontarla para su mantenimiento.
Motivo por el cual no es necesario el reemplazo del disco: Parte 1: Mecanismo de transmisión de par
El par motor se transmite por fricción.
Al apretar la tuerca en U se genera una fuerza axial en el perno, y el par de apriete se transmite por la fuerza de fricción entre el cubo, la arandela y el disco.
Como no hay piezas deslizantes, no es necesario reemplazar el disco durante el mantenimiento.
Motivo por el que no es necesario el reemplazo del disco. Parte 2: Estructura única de la unidad central de Tsubaki.

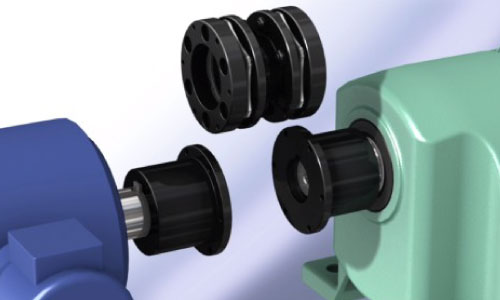

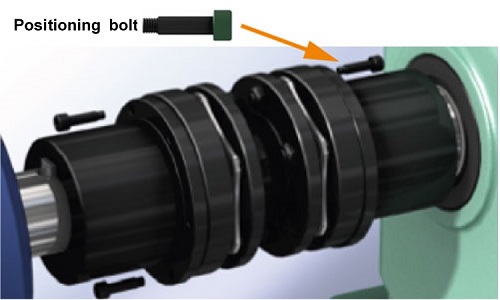

Los acoplamientos de disco convencionales requerían que el usuario ensamblara la sección del disco, pero la serie NER tiene una estructura de unidad central, y el disco se envía de fábrica ensamblado con el espaciador y la brida. Durante el mantenimiento, la sección del disco se puede quitar y volver a colocar sin desmontar, eliminando la necesidad de reemplazar el disco.
ventaja
- -No es necesario ensamblar el disco in situ.
- - Se puede apretar con una llave dinamométrica pequeña.
- · Elimina la necesidad de insertar arandelas incorrectamente o perder piezas, reduciendo así las horas de trabajo innecesarias.
- • El cubo A puede alojar diámetros de orificio de eje grandes.
- -El disco se puede extraer y volver a colocar sin desmontarlo durante el mantenimiento.

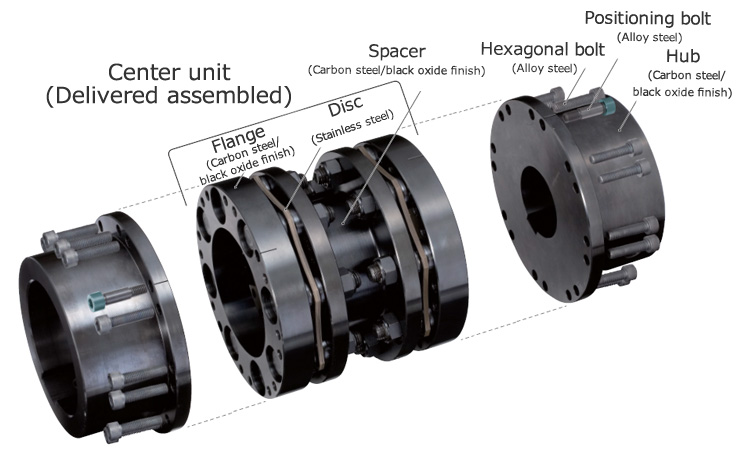

Estructura de la serie NER
Haz clic en la estructura para ampliarla.
Estructura del contenido de vídeo ECHT-FLEX NER

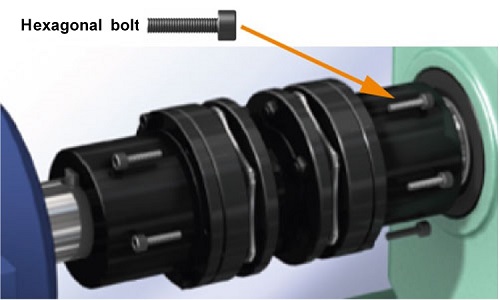

Después de centrar, simplemente apriete los pernos para completar la fijación.
*Es necesario controlar el par de apriete utilizando una llave dinamométrica.
[Ejemplos de consideraciones del cliente]
Los acoplamientos de disco son transmisiones basadas en la fricción sin partes deslizantes, lo que permite un uso a largo plazo.
Además, la serie NER tiene una estructura de unidad central, por lo que no se requiere el montaje ni el desmontaje de la sección del disco.
Normalmente no es necesario preparar un disco con antelación para su mantenimiento.
Me van a inspeccionar la bomba el mes que viene, así que necesito preparar el disco de acoplamiento.
El disco no se desgasta y no es necesario desmontarlo, ¡así que no hace falta prepararlo!
¡Desde luego, con este acoplamiento no hay necesidad de cambiar los discos!
Información relacionada con el producto

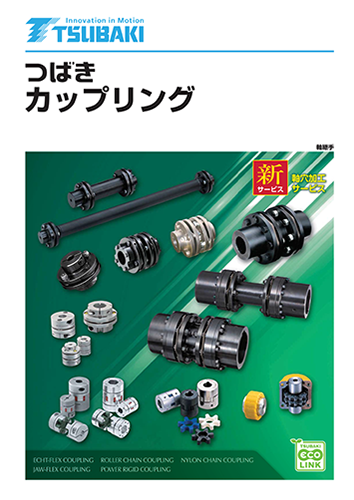

Catálogo de acoplamientos
Este catálogo contiene todos los acoplamientos de Tsubaki, incluidos los acoplamientos de disco.
(01/08/2021)
Los acoplamientos Tsubaki satisfacen una amplia gama de necesidades, desde aplicaciones de uso general hasta aplicaciones de alta precisión que utilizan servomotores.

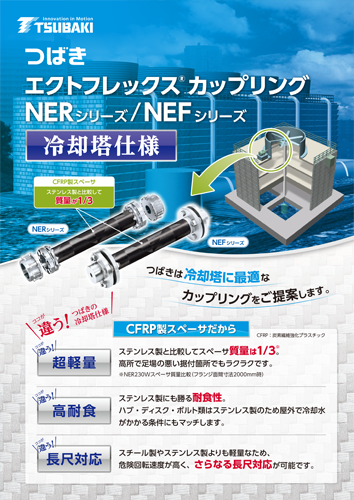

Folleto de especificaciones de la torre de refrigeración serie NER/NEF
Hemos publicado un folleto que presenta las especificaciones de la serie de torres de refrigeración NER/NEF.
(01/10/2021)
Proponemos especificaciones que utilizan el nuevo material CFRP para reducir el peso y mejorar la resistencia ambiental al agua de refrigeración.

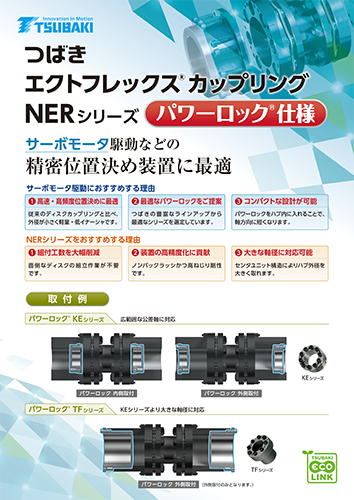

Folleto de especificaciones Power-Lock de la serie NER
Hemos publicado un folleto que presenta Power-Lock de la serie NER.
(01/06/2021)
Ofrecemos combinaciones con Power-Lock ideales para dispositivos de posicionamiento de precisión, como servomotores.

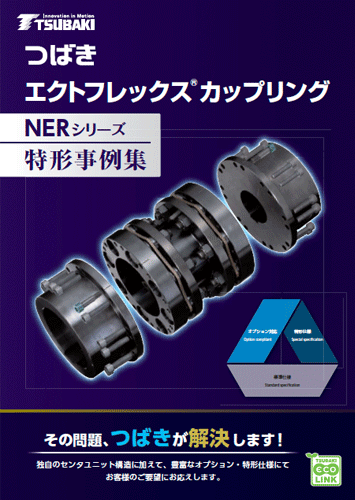

Folleto de estudios de casos especiales de la serie NER
