Ampliación del alcance largamente esperada

Actuador de cadena Zip
Tallas medianas y grandes

"Alto empuje x longitud de recorrido largo" cambia drásticamente la transmisión vertical

Lograr una alta funcionalidad y un ahorro de espacio en el transporte vertical

Para aquellos que tienen problemas con un empuje y una carrera insuficientes o necesitan mejorar el tiempo de ciclo, a partir del otoño de 2022 ofreceremos tamaños medianos y grandes del actuador de cadena Zip con rangos de empuje y carrera significativamente ampliados.

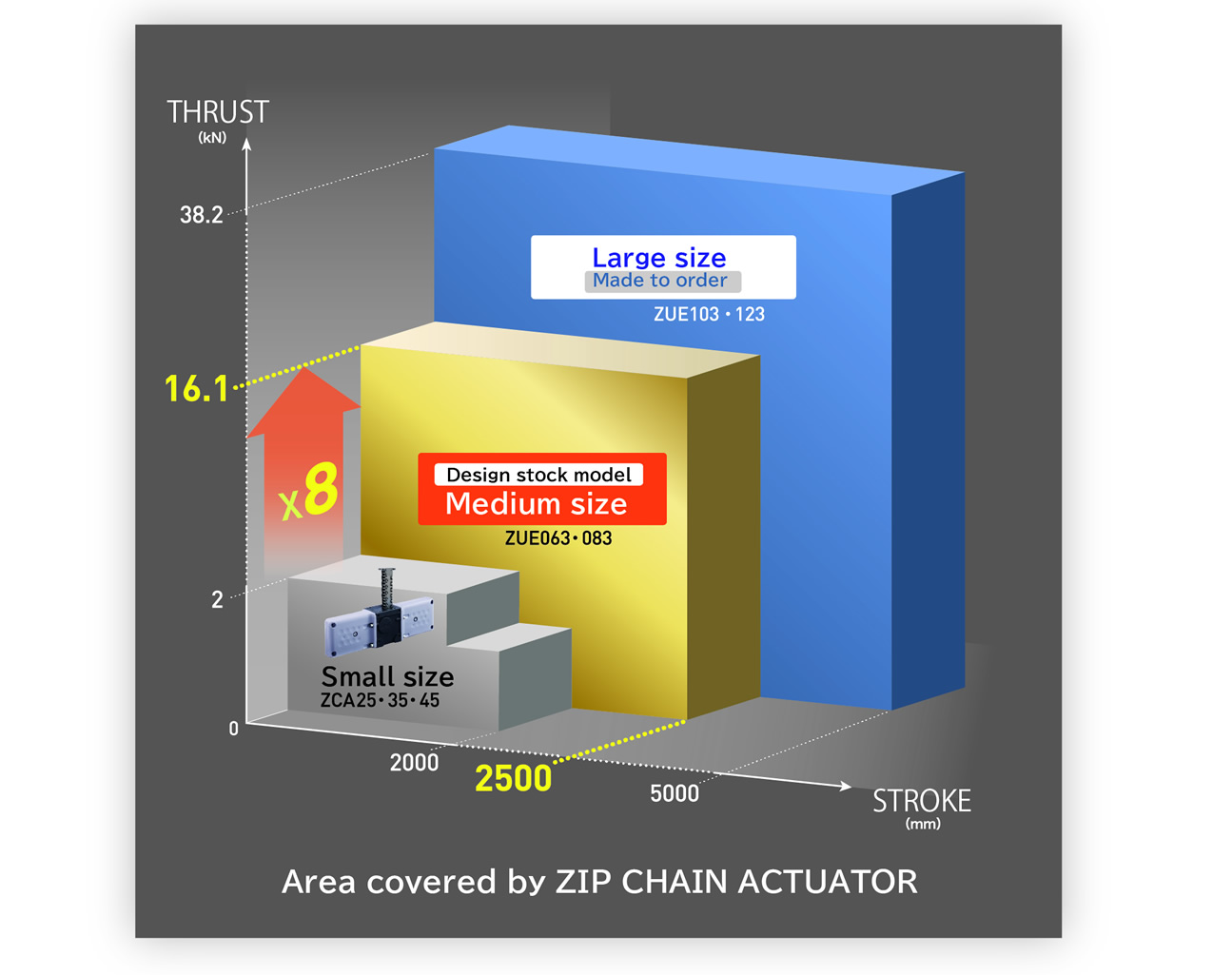

Se ha ampliado el rango de empuje a 38,2 kN y la carrera a 5000 mm. Además, es posible un funcionamiento a alta velocidad y alta frecuencia con una velocidad máxima de 1000 mm/s y ciclo de trabajo porcentual del 100 % ED.

actuador de cadena Zip es cada vez más potente, lo que permite una funcionalidad de equipo más sofisticada.

Rendimiento de ahorro de espacio inquebrantable incluso con áreas de aplicación ampliadas

La cadena se almacena de forma compacta y la altura del estuche de almacenamiento es aproximadamente un 85% menor que la carrera.

Piso bajo
Aproximadamente el 85 %

Funcionamiento a alta velocidad: hasta 1000 mm/s

ciclo de trabajo porcentual 100%ED

Vida útil prevista: 1 millón de viajes de ida y vuelta o más

Es posible un alto control y una parada multipunto.

Fácil mantenimiento y larga vida útil

Ahorro de energía

Especificaciones de tamaño mediano y grande

Tamaño mediano

Para tamaños medianos, ofrecemos modelos de diseño estándar en los que puede elegir entre dos tamaños según el empuje y la carrera para adaptarlos a su aplicación.

Ejemplo de visualización del número de modelo para modelos de stock de diseño de tamaño mediano

*Es posible el desplazamiento horizontal.

ZUE	063	1	N	20	E	L	-TK
｜ serie	｜ tamaño 063 083	｜｜｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜	｜｜｜｜	｜｜	｜ TK: Forma especial
						｜ Disposición de los ejes: I: izquierda, D: derecha
					｜ Posición de instalación E: Push-up
				｜ ataque 12: 1200 mm 16: 1600 mm 20: 2000 mm 25: 2500 mm (*solo ZUE083)
			｜ Unidad de accionamiento N: Sin unidad de accionamiento
		｜ Tipo de eje 1: Accionamiento único 2: Accionamiento doble

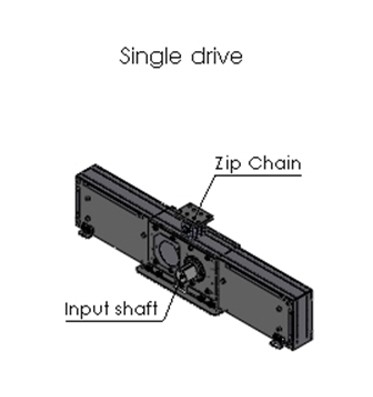

Tipo de eje

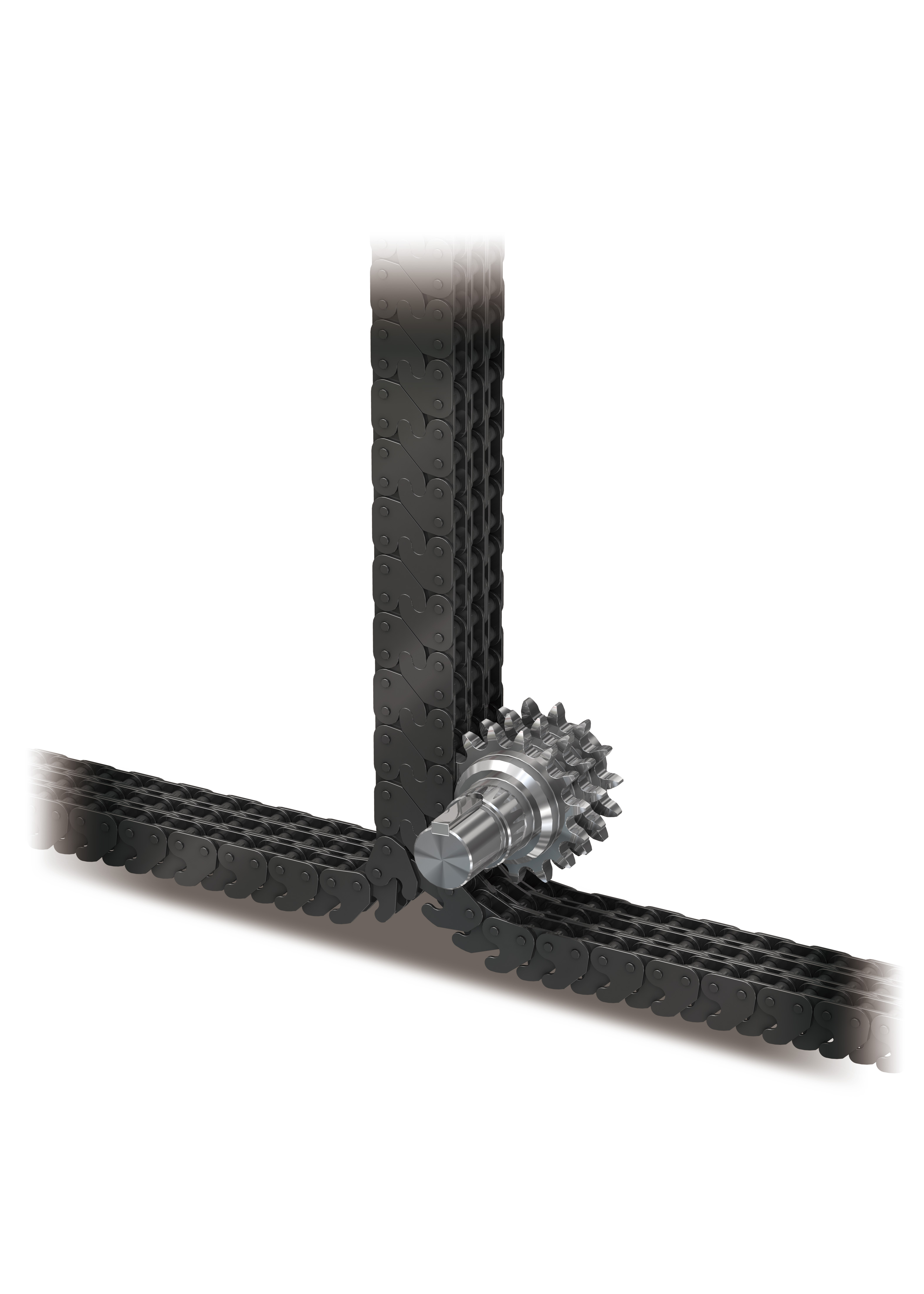

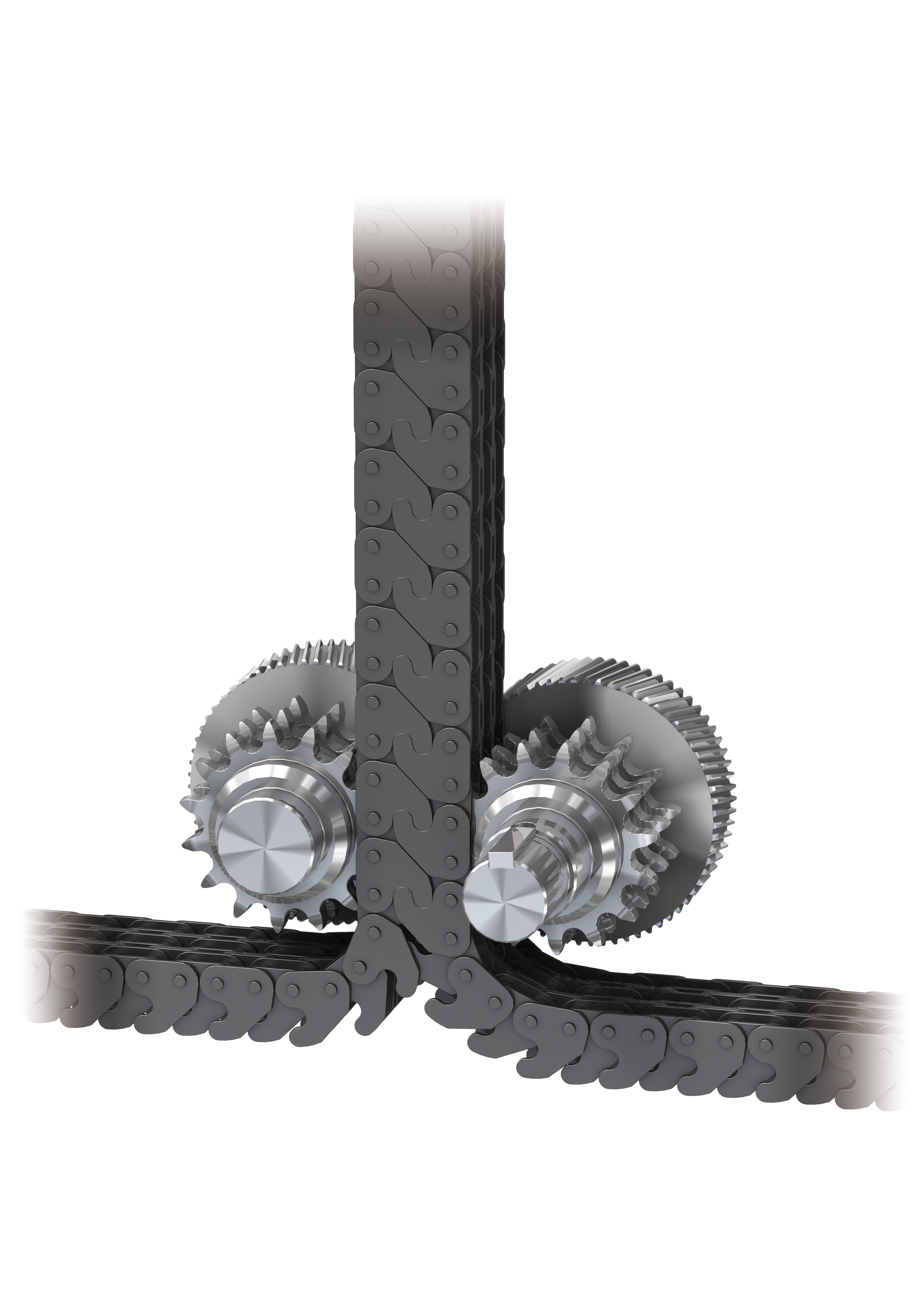

Unidad única	Doble accionamiento

Disposición de ejes

L	R

Modelo de stock de diseño de tamaño mediano y dimensiones principales

*Es posible el desplazamiento horizontal.

Modelo		empuje admisible kN		ataque mm	Masa aproximada kg		tamaño mm
Modelo		soltero conducir	doble conducir	ataque mm	soltero conducir	doble conducir	A	B	C	D	E
ZUE	063	6.7	10.1	1,200	90	100	1,120	203	305	Φ55	125
				1,600	100	110	1,380
				2,000	120	130	1,650
	083	10.7	16.1	1,200	140	170	1,210	236	350	Transmisión única: Φ55 Doble accionamiento: Φ65	162
				1,600	160	190	1,480
				2,000	190	220	1,760
				2,500	220	250	2,100

Para tamaños medianos, también consideraremos las siguientes especificaciones de diseño.
Póngase en contacto con nosotros.

1) Tipo colgante
2) Tipo de empuje horizontal
3) Con motorreductor
4) Carrera especial (de 100 a 3000 mm)

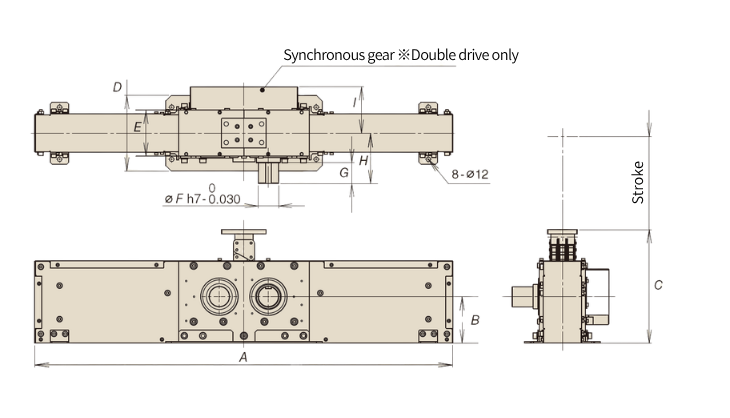

*Este diagrama muestra la especificación de doble accionamiento.

El modelo de transmisión simple no tiene engranaje síncrono.

Tamaño grande

También manejamos tamaños grandes con un empuje máximo de 38,2 kN y una carrera máxima de 5.000 mm.
Póngase en contacto con nosotros para obtener más detalles.

Empuje y carrera de gran tamaño

Modelo		empuje admisible kN		Golpe máximo mm
Modelo		soltero conducir	doble conducir	Golpe máximo mm
ZUE	103	16.3	24.5	4,000
ZUE	123	25.7	38.2	5,000

solicitud

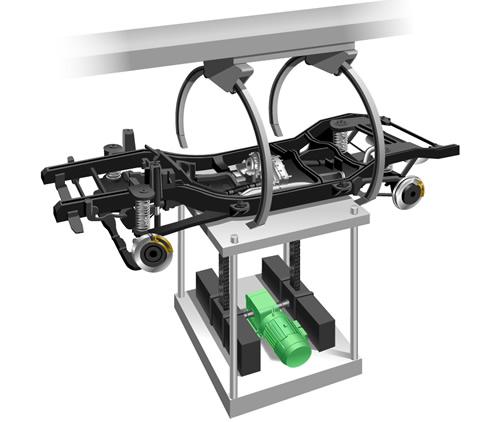

Dispositivo de elevación de bastidor de automóvil

Esto contribuye a la mejora del tiempo de ciclo de las líneas de producción de automóviles que se mueven hacia arriba y hacia abajo con una frecuencia superior a un viaje de ida y vuelta por minuto.

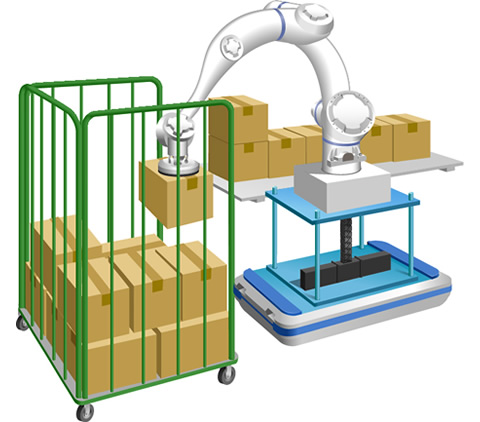

Montaje de AGV/AMR y elevación de robots

Al montarlo sobre un AGV o AMR y elevar y descender el robot, se puede ampliar el rango de movimiento.

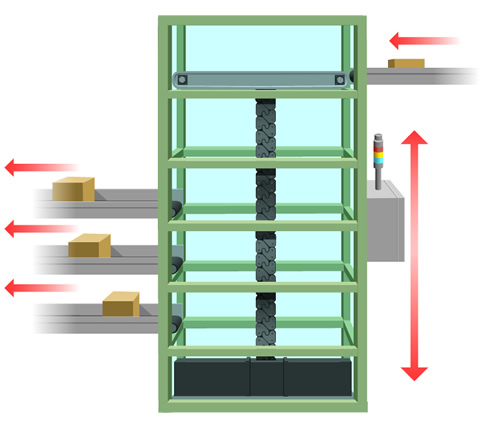

Clasificación y transporte en cintas transportadoras multietapa

Las piezas transportadas por cinta transportadora se clasifican en múltiples etapas mediante elevación a alta velocidad, reduciendo el tiempo de transporte vertical.

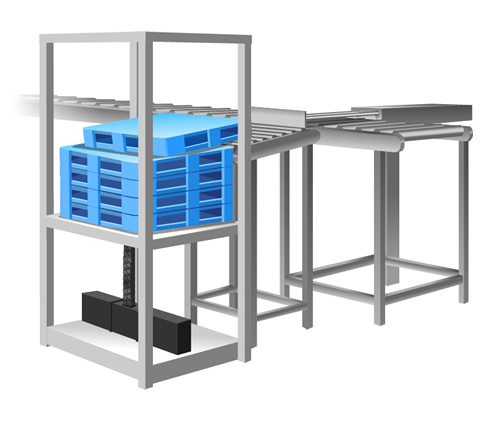

Dispositivo de apilamiento de palets

El dispositivo de apilamiento de palets soporta el centro de la sección de elevación, simplificando el bastidor guía.

En relación con las solicitudes de selección

Se encuentra disponible una ficha técnica para solicitar la selección de tamaños medianos y grandes actuador de cadena Zip.
Por favor, complete los términos de uso y póngase en contacto con nosotros a través del sitio web o a través de su distribuidor local.

Descargue la ficha técnica para la selección de tamaños medianos y grandes actuador de cadena Zip.
