Máquina de lotes

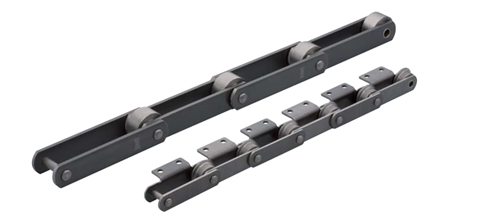

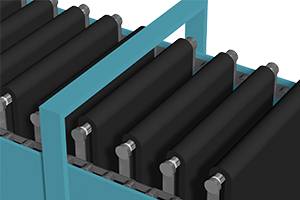

Las láminas de caucho recubiertas con un agente desmoldante se secan en cadena transportadora de gran tamaño con una barra adjunta.

Nuevos modelos avanzados agregados con resistencia al desgaste mejorada y tensión admisible

Las cadenas transportadoras Tsubaki vienen en una amplia gama de opciones para satisfacer las necesidades de los clientes y prolongar la vida útil en entornos hostiles con agua, productos químicos y partículas abrasivas.

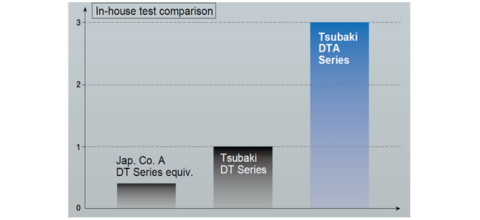

...Mejora la resistencia al desgaste de los rodillos

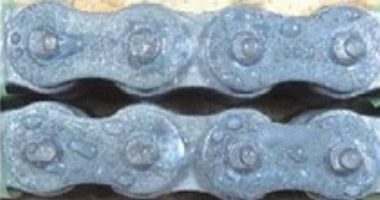

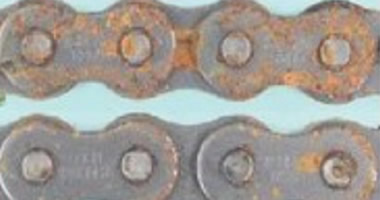

...Prevención de la oxidación

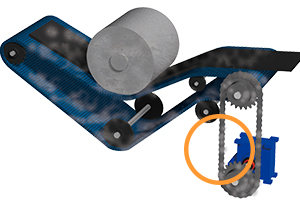

Accionamiento y guía del transportador de transporte

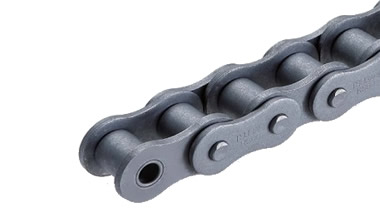

Dado que el transporte de láminas está expuesto a salpicaduras de agua y agentes desmoldantes, se acciona mediante una Cadena de transmisión resistente a la corrosión.

Ofrecemos una variedad de Cadena de transmisión que se pueden utilizar en entornos corrosivos como agua y productos químicos.

...Recomendado como medida de prolongación de la vida útil en entornos donde hay agentes desmoldantes.

...Recomendado como medida de prolongación de la vida en entornos donde hay agua.

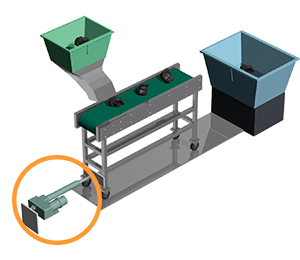

Accionamiento y guía del transportador de transporte

Los materiales de caucho se introducen en la amasadora o extrusora mediante un transportador o carro.

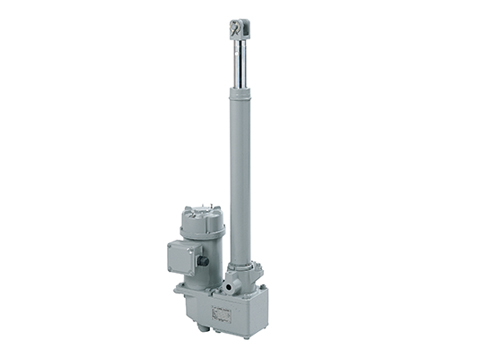

Cilindro de Potencia son actuador lineal operados eléctricamente que tienen un importante efecto de ahorro de energía.

Debido a que no consume electricidad cuando está en modo de espera, ofrece un ahorro significativo de energía en comparación con los sistemas hidráulicos que utilizan bombas o sistemas de aire que hacen funcionar los compresores todo el tiempo. Con solo un cableado eléctrico simple, se puede utilizar para una variedad de propósitos, desde el recorrido de transportadores y carros hasta la apertura y el cierre de las cubiertas inferiores de las tolvas.

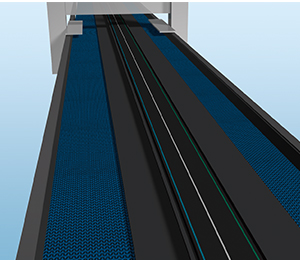

Transportador de enfriamiento de banda de rodadura

La banda de rodadura, un componente del neumático, se calienta a una temperatura alta durante el proceso de laminación, por lo que se gotea agua sobre ella para enfriarla a temperatura ambiente.

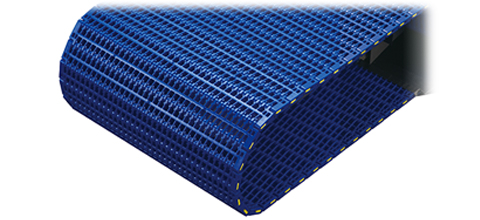

Para este proceso, que implica enfriamiento con gran cantidad de agua, recomendamos una cadena totalmente de plástico que drena bien el agua y no se oxida.

• Paso de cadena 27,2 mm, altura de eslabón 8,7 mm
• cortar y conectar y empalme se pueden realizar con un solo destornillador, lo que permite un reemplazo parcial.
• También están disponibles tapones de plástico que pueden ser detectados por detectores de metales.

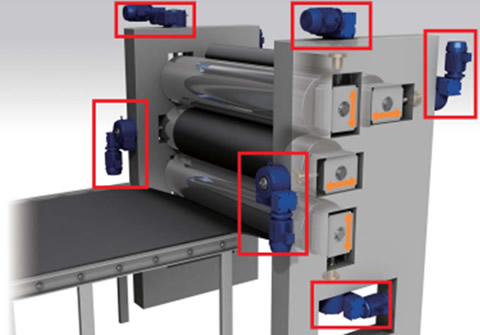

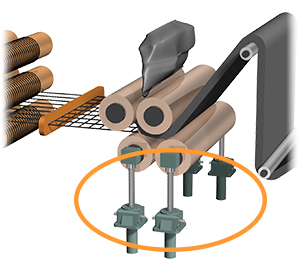

Rollo de calendario

Una lámina de caucho que se ha enrollado en el proceso anterior se presiona sobre la capa de cordón y luego se vuelve a enrollar hasta obtener una lámina delgada con un espesor uniforme.

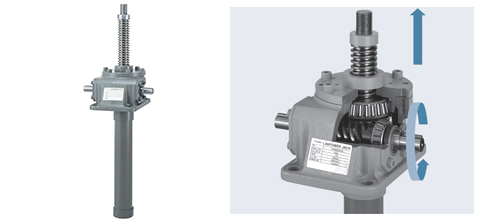

Este gato está formado por una combinación de un tornillo trapezoidal o de bolas y un engranaje sin fin.

Para este proceso, donde el caucho se lamina hasta obtener un espesor uniforme, recomendamos usar un Linipower Jack de tornillo trapezoidal. Al combinar un motor con freno, se logra un posicionamiento estable, una retención de carga fiable y un ahorro de energía.

Máquina de suministro de material (proceso de corte)

El material en láminas se corta y se introduce automáticamente en el tambor que moldea el neumático.

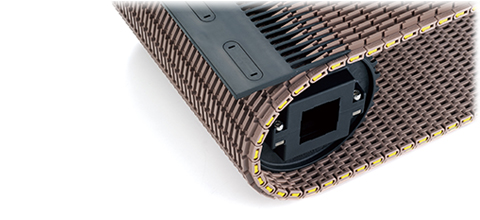

Esta cadena de plástico se combina con placas de dientes de peine como las que se encuentran en las secciones de transferencia de escaleras mecánicas, eliminando espacios en las secciones de transferencia.

Evita que la punta de la lámina de goma quede atrapada.

Características del tipo WT1907-K

• Paso de cadena 19,05 mm, altura de eslabón 14,3 mm
• Todas las piezas están hechas de plástico y son ligeras.
• Se puede cortar y conectar y unir con un solo destornillador y se pueden sustituir piezas.

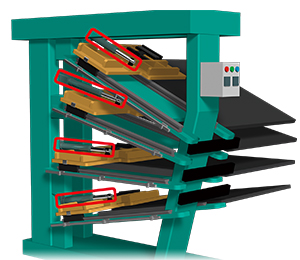

Máquina de suministro de material (punta)

La mesa que alimenta las piezas cortadas al tambor que moldea el neumático se extiende y se retrae.

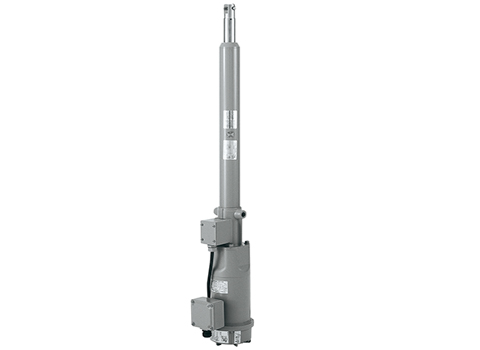

Un cilindro eléctrico que utiliza un tornillo de bola o un tornillo trapezoidal.

Es extremadamente silencioso y el motor de inducción gira el tornillo para mover la varilla hacia adelante y hacia atrás, lo que permite un movimiento de velocidad estable.

Vulcanizador

El neumático crudo (neumático verde) se coloca en un molde con un dibujo de la banda de rodadura y estampado, y luego se calienta y se presuriza.

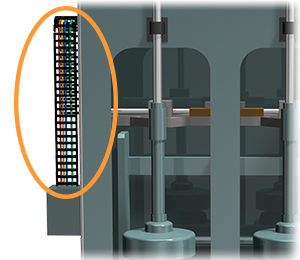

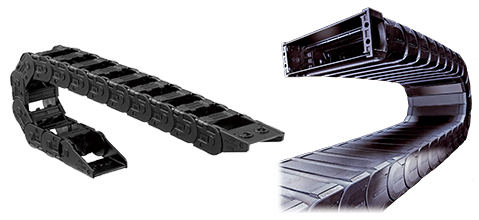

Portacables (CABLEVEYOR) de Tsubaki permiten que los cables eléctricos pasen a través del cuerpo, sujetando y guiando de manera confiable los cables entre el dispositivo móvil y el extremo fijo.

Ofrecemos una amplia variedad de productos en nuestra línea, desde tamaños pequeños hasta grandes, y en versiones abiertas (tipo TKP, etc.) y cerradas (tipo TKC, tipo TKA, etc.). Las versiones cerradas también se recomiendan para proteger cables en los entornos hostiles de las vulcanizadoras.

Transporte entre los procesos de moldeo y vulcanización

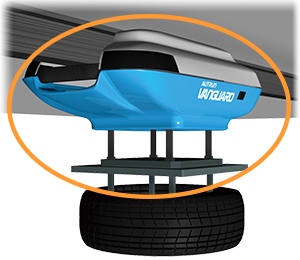

El espacio abierto en el techo se utiliza para transportar mercancías entre procesos.

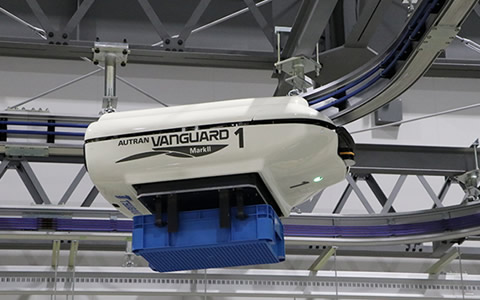

Este equipo de transporte se desplaza por el techo, aprovechando eficazmente el espacio y permitiendo un transporte a alta velocidad.

También utiliza alimentación sin contacto, lo que mejora la fiabilidad. Se pueden transportar neumáticos de 13 a 20 pulgadas. Utiliza una pinza de menor diámetro que el neumático, lo que permite una disposición ordenada.

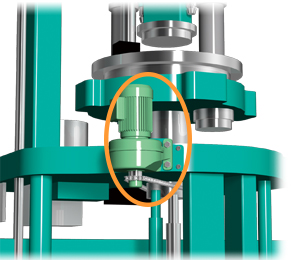

Máquina equilibradora

Se gira el neumático y se utiliza la fuerza centrífuga para medir el equilibrio del eje.

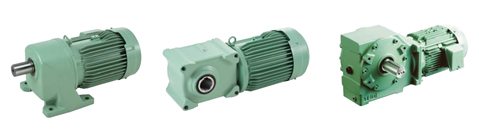

Los motorreductores compactos de Tsubaki vienen en una línea diversa de Motorreductor, motor hipoide y Motor Croise.

Puede seleccionar la serie más adecuada para su espacio de instalación, etc. Además, cumple con las normativas de eficiencia de motores, que están en constante evolución a nivel mundial. Es un motorreductor compacto de nueva generación que ofrece un alto rendimiento y un alto ahorro de energía. (Cumple con las normativas de alta eficiencia de Japón, Norteamérica, China, Corea del Sur y Europa).

• Motorreductor
  Ligero y compacto, con engranajes helicoidales. Motor de 0,1 kW a 2,2 kW, relación de reducción de 1/5 a 1/200.
• motor hipoide
  El eje hueco permite ahorrar espacio. Motor de 40 W a 5,5 kW, relación de reducción de 1/5 a 1/1200.

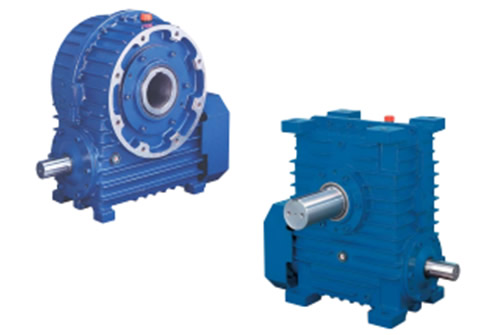

• Motor Croise
  Se utilizan engranajes sinfín para lograr resistencia a impactos y un funcionamiento silencioso. Los motores varían de 0,1 kW a 3,7 kW, con relaciones de reducción de 1/10 a 1/300.

Máquina de uniformidad

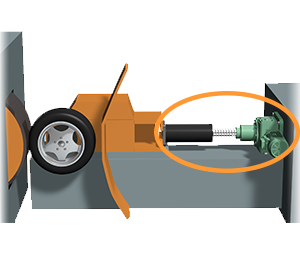

Este dispositivo hace girar un neumático fijo y presiona un tambor contra él para medir la uniformidad del neumático a medida que se desplaza.

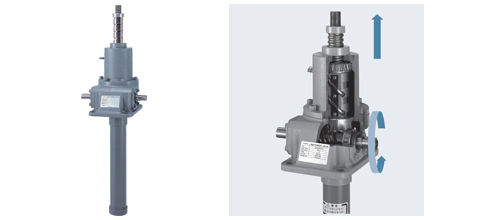

Este es un gato de alto rendimiento que combina un tornillo de bolas, un tornillo trapezoidal y un engranaje helicoidal de alta precisión.

La máquina de uniformidad utiliza un tipo de tornillo de bolas, que es adecuado para aplicaciones de alta velocidad y alta frecuencia y logra un gran empuje (fuerza de presión del tambor) con una pequeña fuente de accionamiento.
