datos técnicos Portacables (CABLEVEYOR)- Ejemplos de instalación Portacables (CABLEVEYOR)

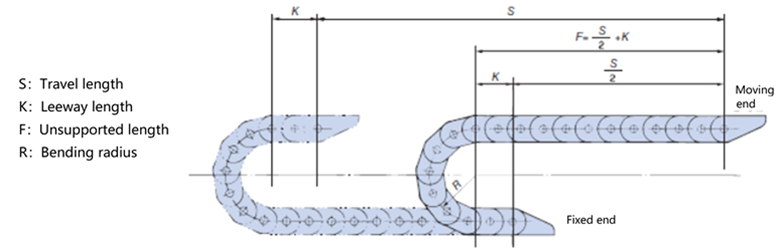

Instalación estándar

Volver al inicio de esta página

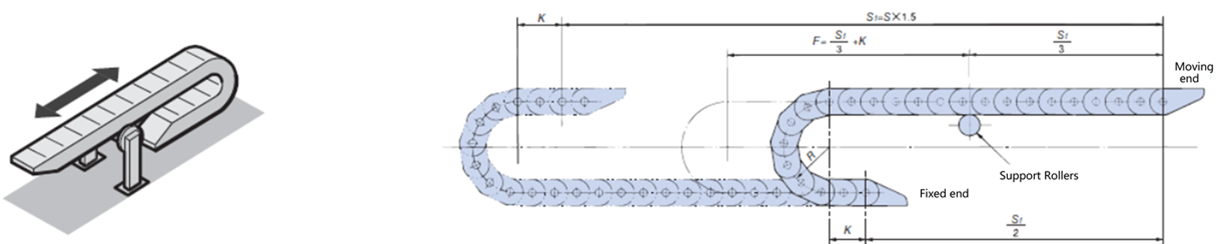

Instalación de rodillos de soporte

■Tipos aplicables: tipo TK, tipo TKH, tipo TKS, tipo TKP, tipo TKR, tipo TKQ, tipo TKMK, tipo TKMT, tipo TKC (velocidad de desplazamiento 150 m/min o menos)

*Esto también se puede aplicar al tipo TKUA. Póngase en contacto con nosotros si está considerando esta opción.

■ En el caso de un rodillo de apoyo (S1: longitud de recorrido), la longitud de recorrido admisible es 1,5 veces mayor que cuando no hay rodillo de apoyo. (Exceptuando el tipo TKR Nota) 1)

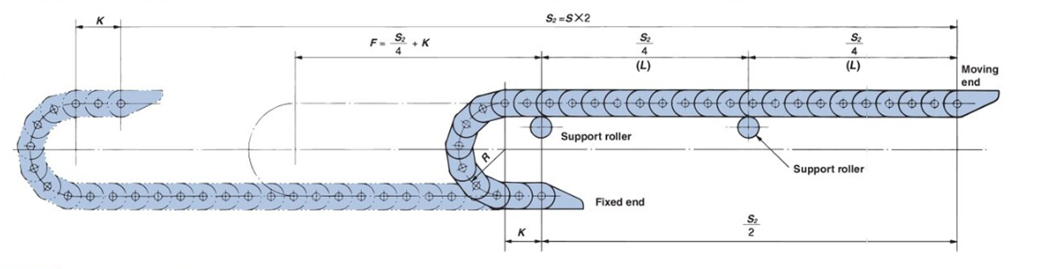

■ Con dos rodillos de apoyo (S2: longitud de recorrido) - La longitud de recorrido permitida es el doble que cuando no hay rodillos de apoyo (excluyendo el tipo TKR Nota 1).

Nota) El intervalo de instalación (L) de los rodillos de soporte para el tipo TKR debe ser el siguiente:

  • TKR15H22: L=0,35 m o menos
  • TKR20H28: L=0,7 m o menos
  • TKR26H40: L=0,7 m o menos
  • TKR28H52: L=0,9 m o menos

Nota: Dependiendo de longitud de recorrido, pueden ser necesarios tres o más rodillos de apoyo.

Volver al inicio de esta página

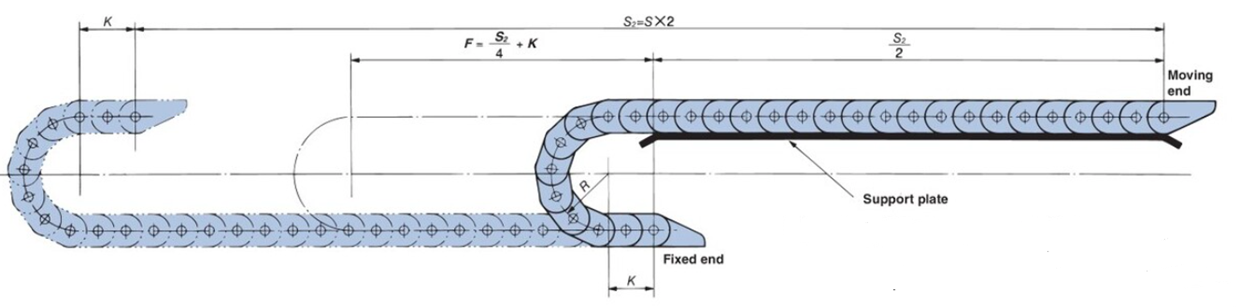

Instalación con placa de soporte

■Tipo aplicable: tipo TKC (velocidad de desplazamiento 60 m/min o menos) *Si está considerando un tipo diferente al TKC, póngase en contacto con nosotros.

(S2: longitud de recorrido) - La longitud de recorrido permitida es el doble que sin la placa de soporte.

Nota: Cuando se incluyen rodillos o placas de soporte, el soporte del extremo móvil no se puede instalar al revés en comparación con el diagrama anterior (ya que el soporte del extremo móvil interferirá con los rodillos o placas).

Volver al inicio de esta página

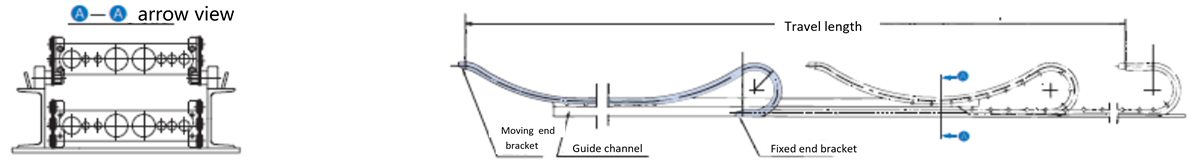

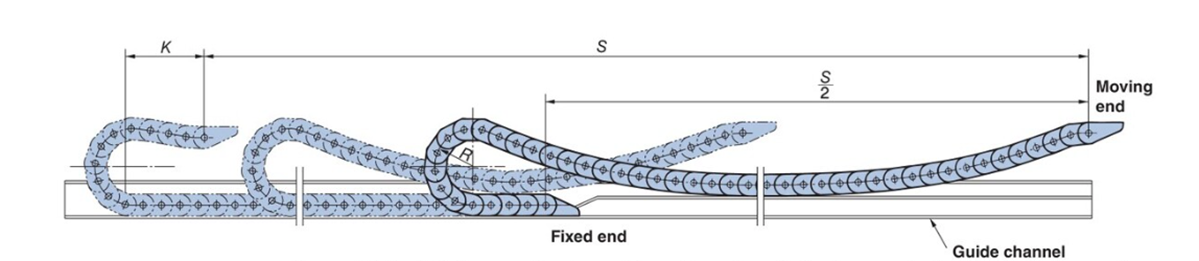

Especificaciones disposición deslizante

■Modelos aplicables: tipo TKP, tipo TKC, tipo TKMK, tipo TKMT

*Esto también se puede aplicar al tipo TKUA. Póngase en contacto con nosotros si está considerando esta opción.

Características Se trata de un método de instalación especial utilizado para carreras largas que superan gráfico de carga admisible cuando se instalan dos rodillos de soporte.
En principio, los accesorios de extremo móvil están diseñados especialmente y difieren del estándar. La altura de instalación del extremo móvil también difiere del estándar.
Longitud de recorrido Consulte las especificaciones disposición deslizante
Cantidad de material de apoyo
velocidad de movimiento
Método guía Se requieren rieles escalonados para guiar el Portacables (CABLEVEYOR) flexible durante su desplazamiento.
La separación izquierda y derecha entre Portacables (CABLEVEYOR) y canal guía debe ser menor que en una instalación estándar.
Volver al inicio de esta página

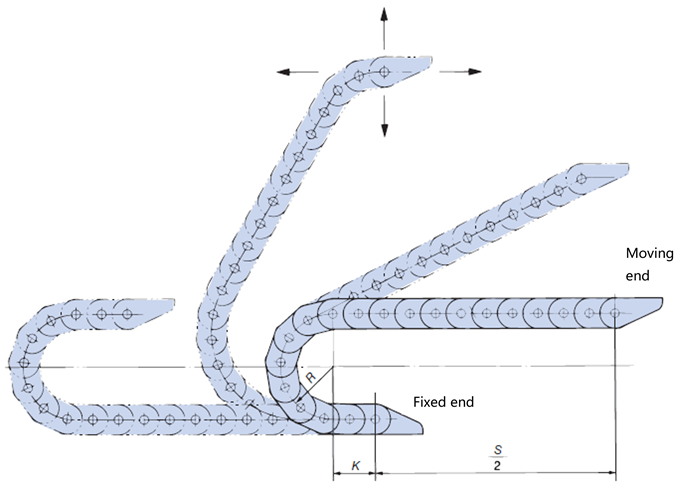

Instalación combinada

■Formatos aplicables: todos los tipos

*Por favor, tenga en cuenta la longitud para no ejercer presión sobre Portacables (CABLEVEYOR).

Características
  • - Se utiliza para el movimiento bidimensional hacia adelante y hacia atrás y hacia arriba y hacia abajo.
  • Esto también se aplica al moverse hacia adelante y hacia atrás y cuando la altura del extremo móvil está configurada por encima del estándar.
  • Utilice productos estándar.
Longitud de recorrido Igual que la instalación estándar (sin embargo, no se pueden utilizar rodillos de soporte).
Cantidad de material de apoyo Igual que la instalación estándar
velocidad de movimiento
Método guía
comentarios Portacables (CABLEVEYOR) será mayor que en una instalación estándar. Por favor, determine la longitud teniendo en cuenta la parte inclinada.
Preste especial atención a longitud libre al retroceder.
Volver al inicio de esta página

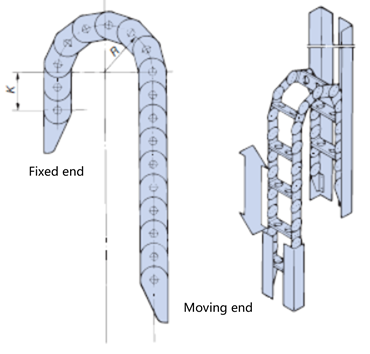

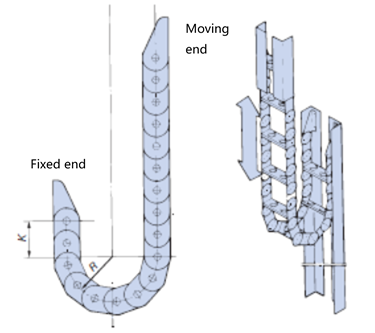

Instalación vertical

■ Modelos aplicables: modelos distintos del tipo TKS

-Se utiliza cuando Portacables (CABLEVEYOR) se mueve verticalmente (hacia arriba y hacia abajo).

- Se requieren canal guía en ambos lados para evitar que Portacables (CABLEVEYOR) vibre o vuelque.

■Forma de U invertida

Características -Este es un método de instalación en el que la unidad se utiliza en posición vertical.
- La masa del cable/manguera se concentra en el vértice del radio de curvatura, por lo que no es adecuado para longitud de recorrido largo.
Longitud de recorrido Igual que la instalación estándar
Cantidad de material de apoyo Póngase en contacto con nosotros para obtener más detalles.
velocidad de movimiento Igual que la instalación estándar
Método guía
  • • Canal guía debe ser lo suficientemente largo tanto en el lado móvil como en el fijo para evitar que vuelque. Póngase en contacto con nosotros si necesita acortarlo.
  • - Si la distancia entre el extremo móvil y el extremo fijo es mayor que el estándar, no tendrá forma de U invertida sino que tendrá una forma irregular.
    Ajuste la longitud del cable/manguera para que encaje cómodamente dentro Portacables (CABLEVEYOR), luego sujete ambos extremos.
  • -Portacables (CABLEVEYOR) presenta una ligera protuberancia en la sección recta.
    Dependiendo de las condiciones de uso, puede producirse hinchazón después de la instalación, por lo que asegúrese de que haya suficiente espacio.
comentarios
  • - Los tipos TK y TKH utilizan un pasador especial (pasador horizontal) que reduce la protuberancia en la sección de tramo libre.
  • - Para los tipos TK y TKH, las dimensiones del soporte (altura) pueden ser mayores de lo habitual.

■Forma de U

Características Este es un método de instalación para colgar la unidad.
Dado que se trata de una carga de tracción, no se puede utilizar el gráfico de selección. Consulte la tabla de directrices de selección.
Longitud de recorrido Consulte la lista a continuación.
Cantidad de material de apoyo
velocidad de movimiento Igual que la instalación estándar
Método guía
  • - Ajuste la longitud y sujete ambos extremos del cable/manguera de manera que el peso no se concentre en el punto más bajo del radio de curvatura.
  • - Asegúrese de que los cables y mangueras estén flotando y no apoyados sobre los brazos o soportes.
  • - Se han instalado canal guía en ambos lados para evitar vibraciones.
    El extremo fijo tiene la misma longitud que la instalación estándar, y el extremo móvil mide de 2 a 3 eslabones más. Póngase en contacto con nosotros si necesita que sea más corto.
  • -Portacables (CABLEVEYOR) presenta una ligera protuberancia en la sección recta.
    Dependiendo de las condiciones de uso, puede producirse hinchazón después de la instalación, por lo que asegúrese de que haya suficiente espacio.
comentarios - Los tipos TK y TKH utilizan un pasador especial (pasador horizontal) que reduce la protuberancia en la sección de tramo libre.
- Para los tipos TK y TKH, las dimensiones del soporte (altura) pueden ser mayores de lo habitual.
Lista de especificaciones en forma de U (contáctenos para tamaños no incluidos en la tabla).
Tamaño Máxima longitud
de recorrido
m		 máximo
Cantidad de material de apoyo
kg/m		 máximo
velocidad de movimiento
m/min		 Tamaño Máxima longitud
de recorrido
m		 máximo
Cantidad de material de apoyo
kg/m		 máximo
velocidad de movimiento
m/min		 Tamaño Máxima longitud
de recorrido
m		 máximo
Cantidad de material de apoyo
kg/m		 máximo
velocidad de movimiento
m/min
TKP13H1060.6300TKR20H2892300TK07081560
TKP18H1471300TKC34H258.55300TK09573060
TKP18H1571300TKC47H36118300TK13095060
TKP25H155.51300TKC64H50916300TK18011.55060
TKP35H2252300TKC85H684.535300TKH250875060
TKP45H25144300TKC91H56916300
TKP58H39106300TKC91H8010.540300
TKP62H3457.5300TKMK47H284.56300
TKP68H46106300TKMK65H421715300
TKP90H50716300TKMK95H588.540300
TKP125H745.522300TKMK125H721040300
TKP91H56916300
TKP91H801140300

Nota: Esto se aplica cuando el extremo fijo está en el centro de longitud de recorrido.

Nota: Excluyendo las especificaciones MW (contáctenos si desea utilizar las especificaciones MW).

Volver al inicio de esta página

Tipo fijo superior (tipo de movimiento descendente)

■Formatos aplicables: todos los tipos

Características La parte inferior se mueve, lo cual es lo contrario a la instalación estándar.
Longitud de recorrido Igual que la instalación estándar
Cantidad de material de apoyo
velocidad de movimiento
Método guía
  • - Se requiere un canal guía móvil en la parte inferior que se mueva simultáneamente con el extremo móvil.
  • ・Póngase en contacto con nosotros si canal guía no es lo suficientemente largo para su instalación.
  • ・Si no se puede mover canal guía, instale rodillo de desplazamiento en Portacables (CABLEVEYOR).
    Instale una cinta transportadora de rodillos en el suelo.
comentarios Los tipos TK, TKS y TKH utilizan pasadores con una forma especial (pasadores horizontales) que reducen la protuberancia en la sección de tramo libre.
Volver al inicio de esta página

Especificaciones horizontales

■Modelos aplicables: tipo TK, tipo TKP, tipo TKC, tipo TKMK, tipo TKMT, tipo TKUA

Características Portacables (CABLEVEYOR) se utiliza horizontalmente.
Esto se aplica cuando la superficie de montaje del soporte es horizontal, longitud de recorrido es larga o hay poco espacio en la dirección vertical.
Longitud de recorrido Consulte la lista a continuación.
Cantidad de material de apoyo
velocidad de movimiento
Método guía
  • - Se requieren canal guía en la parte inferior y en ambos lados Portacables (CABLEVEYOR).
    Póngase en contacto con nosotros si no puede instalar canal guía.
  • - Los tipos TK y TKH están equipados con rodillo exterior para guiar canal guía en ambos lados.
  • - Los tipos TK y TKH requieren ruedas o zapatas en la parte inferior del cuerpo principal.
  • - Los tipos TKP, TKC, TKMK y TKMT tienen cuerpos fabricados con plástico de ingeniería, por lo que se pueden deslizar directamente.
comentarios Los tipos TK y TKH utilizan pasadores con una forma especial (pasadores horizontales) que reducen la protuberancia en la sección de tramo libre.
Lista de especificaciones horizontales (Por favor, póngase en contacto con nosotros para tamaños que no aparecen en la tabla).
Tamaño Máxima longitud
de recorrido
m		 máximo
Cantidad de material de apoyo
kg/m		 máximo
velocidad de movimiento
m/min		 Tamaño Máxima longitud
de recorrido
m		 máximo
Cantidad de material de apoyo
kg/m		 máximo
velocidad de movimiento
m/min		 Tamaño Máxima longitud
de recorrido
m		 máximo
Cantidad de material de apoyo
kg/m		 máximo
velocidad de movimiento
m/min
TKP13H10130.660TKP91H5645460TKMK47H2818260
TKP18H1415160TKP91H8064860TKMT47H2618260
TKP18H1515160TKC34H2531260TKMK65H4294460
TKP25H1511160TKC47H3643360TKMT65H3894460
TKP35H2211260TKC64H5045460TKMK95H5871660
TKP45H2548260TKC85H6831660TKMT95H5471660
TKP58H3934360TKC91H5645460TKMK125H7273860
TKP62H3421360TKC91H8056860TKMT125H6873860
TKP68H4634360TK070301430
TKP90H5042460TK095301830
TKP125H7430660TK130602430
TK180802630
TKH2501004430

Nota: Excluyendo las especificaciones MW (contáctenos si desea utilizar las especificaciones MW).

Volver al inicio de esta página

Tipo de rotación horizontal (tipo de rotación horizontal)

■Tipos aplicables: tipo TK, tipo TKP, tipo TKC (algunos)

*Esto también se puede aplicar al tipo TKUA. Póngase en contacto con nosotros si está considerando esta opción.

Características
  • - Se utiliza para guiar cables y mangueras que se mueven de forma alternativa dentro de un plano horizontal.
  • Portacables (CABLEVEYOR) es de un tipo especial que se puede doblar en ambas direcciones. (El tipo estándar no se puede utilizar ya que no se puede doblar en la dirección opuesta).
最大旋回角度 Aproximadamente 360° (Dependiendo de las condiciones, puede ser posible lograr un ángulo mayor o menor).
Cantidad de material de apoyo Consulte las especificaciones horizontales.
velocidad de movimiento 30m/min以下
Método guía
  • - Se requieren canal guía perimetrales interiores y exteriores, canal guía fijas, etc.
  • - Para el tipo TK, pueden ser necesarios rodillos, guías, zapatas guía, bastidores guía, etc.
Volver al inicio de esta página

Tipo de rotación horizontal (tipo de rotación horizontal)

■Tipos aplicables: tipo TK/tipo TKP

*Esto también se puede aplicar al tipo TKUA. Póngase en contacto con nosotros si está considerando esta opción.

Características
  • - Se utiliza para guiar cables y mangueras que se mueven de forma alternativa y giratoria verticalmente en un plano vertical.
  • Portacables (CABLEVEYOR) es de un tipo especial que se puede doblar en ambas direcciones. (El tipo estándar no se puede doblar en la dirección opuesta y no se puede utilizar).
最大旋回角度 De 180° a 200° (Dependiendo de las condiciones, es posible que se pueda ir incluso más allá).
Cantidad de material de apoyo Ver forma de U.
velocidad de movimiento 60m/min以下
Método guía
  • - Se requiere un tambor con bridas, canal guía fijas, etc.
  • - Es posible que se requieran rodillos guía para el tipo TK.
Volver al inicio de esta página

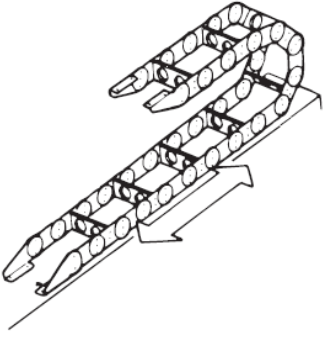

Tipo colgante

■Formato aplicable: tipo TK

Características
  • · Se utiliza para cajas de interruptores colgantes que requieren movimiento vertical o bidimensional (vertical y horizontal).
  • - El pasador central de la placa de unión tiene una forma especial y es accionado por la rueda dentada.
Longitud de recorrido El espacio libre se encuentra dentro de la capacidad del catálogo.
Cantidad de material de apoyo Estar dentro de las capacidades del catálogo.
velocidad de movimiento 60m/min以下
Método guía Se necesita un piñón.
comentarios La altura del soporte puede ser mayor que la estándar.
Volver al inicio de esta página

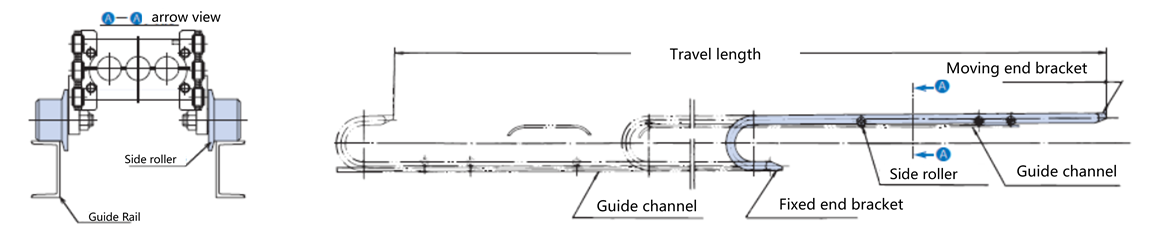

Instalación combinada

■Modelos aplicables - Tipo TK (excepto TK070)

Características
  • ・Cuando longitud de recorrido es larga, la cantidad de material de soporte es grande y no es posible seleccionar dos rodillos de soporte,
    Se utiliza cuando se espera una larga vida útil acortando longitud sin soporte.
  • -Coloque de 1 a 5 rodillo exterior en el lateral del cuerpo principal.
Longitud de recorrido ・TK180 50 m o menos ・TK130 42 m o menos ・TK095 24 m o menos ・Y aproximadamente 4 veces o menos que la especificación estándar
Cantidad de material de apoyo Estar dentro de las capacidades del catálogo.
velocidad de movimiento 30m/min以下
Método guía Se requieren canal guía a lo largo de la altura del Portacables (CABLEVEYOR). Se realizan muescas donde descienden rodillo exterior.
Volver al inicio de esta página

Especificaciones rodillo de desplazamiento

■Modelo aplicable - Tipo TK (TK095, TK130, TK180 (R300 o más))

Características
  • ・ longitud de recorrido es larga, pero si se instala canal guía con rodillos de apoyo o rodillo exterior, puede estorbar, o si una máquina lo cruza.
    Utilice esta opción cuando desee aprovechar al máximo el espacio de instalación.
  • ・Fije rodillo de desplazamiento al cuerpo principal.
  • -Portacables (CABLEVEYOR) tiene una forma especial articular en ambas direcciones.
Longitud de recorrido Equivalente a dos rodillos de soporte del catálogo (no se puede fabricar de mayor tamaño).
Cantidad de material de apoyo Estar dentro de las capacidades del catálogo.
velocidad de movimiento 30m/min以下
Método guía Necesita canal guía para desplazarse.
Volver al inicio de esta página

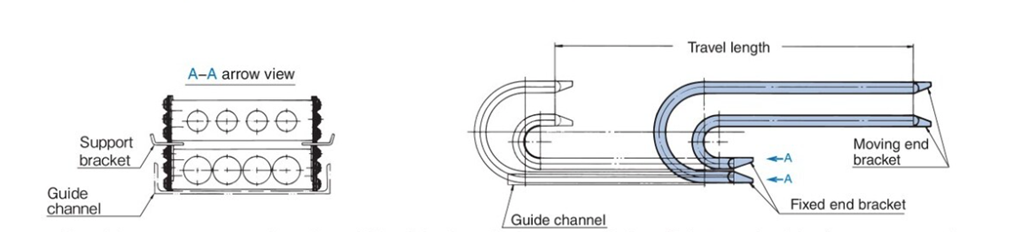

multietapa

■Modelos aplicables: tipo TK, tipo TKH, tipo TKP, tipo TKC, tipo TKMK, tipo TKMT, tipo TKUA

Características
  • - Utilizar cuando no haya suficiente espacio de instalación y los cables/mangueras no se puedan alinear horizontalmente.
  • - Varios Portacables (CABLEVEYOR) con diferentes radio de curvatura se apilan en forma de cadena jerárquica, con el mismo ancho.
  • - Para los tipos TK y TKH, un soporte que sostiene el Portacables (CABLEVEYOR) interno está fijado al interior del Portacables (CABLEVEYOR) externo.
  • Los tipos -TKC, TKP, TKMK, TKMT y TKUA se pueden apilar directamente.
Longitud de recorrido Igual que la instalación estándar, excepto que normalmente no se pueden utilizar rodillos de soporte.
Cantidad de material de apoyo Estar dentro de las capacidades del catálogo.
velocidad de movimiento Igual que la instalación estándar
Método guía
  • Los tipos TK y TKH son iguales a los estándar.
  • ・Los tipos TKC, TKP, TKMK, TKMT y TKUA tienen paredes laterales altas y canal guía con pequeñas separaciones horizontales, al igual que disposición deslizante.
comentarios Resulta difícil instalar rodillos de soporte en el Portacables (CABLEVEYOR).
Volver al inicio de esta página

Anterior

Lista de datos técnicos

Siguiente
