datos técnicos Unidad de transmisión de engranajes de pasador

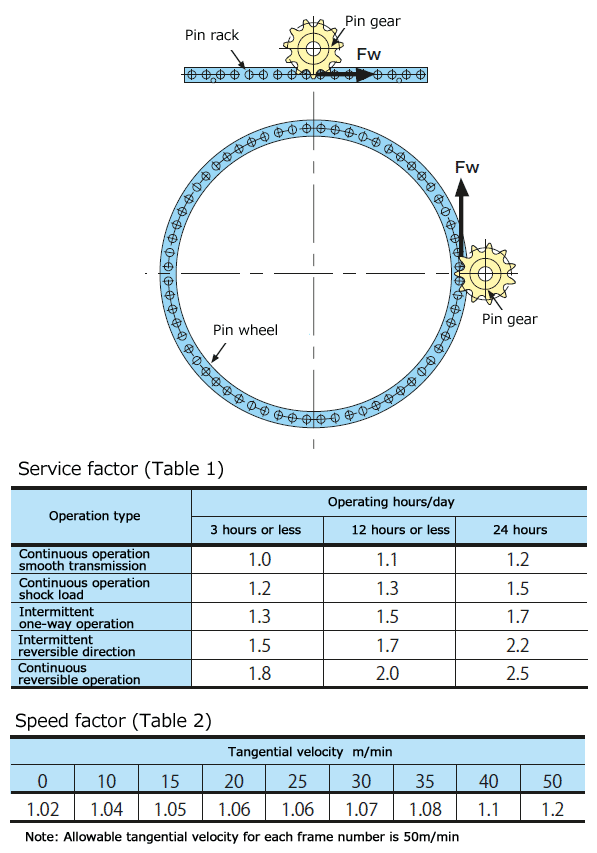

Procedimiento de selección

Lubricación

Antes de la operación, asegúrese de aplicar grasa de extrema presión a la periferia exterior de todos los rodillos. La superficie interior de los rodillos de la rueda dentada y la cremallera de pasadores ya viene lubricada.
Comuníquese con nosotros si planea utilizar el producto en un entorno donde no se puede usar grasa lubricante, como bajo el agua o en un entorno de alta temperatura de 130 °C o superior.

Especificaciones especiales de juego (diferentes de la carga tangencial admisible estándar)

● Especificación de gran juego

Aumentar el juego permite una fácil instalación.

● Especificación de juego bajo

Se puede reducir el juego. (2/3 del juego estándar, números de bastidor compatibles: PDU020 a PDU120)

Método de instalación

Posición del perno de montaje

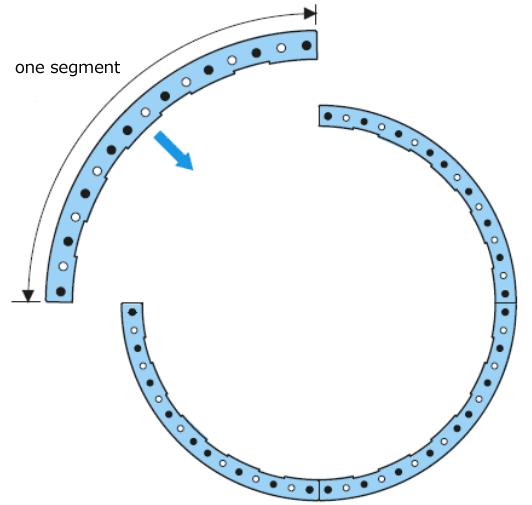

Los pernos deben instalarse en ambos extremos de los segmentos y en intervalos iguales entre ellos, con al menos el número mínimo de pernos instalados (ver a continuación).

División de bastidor de pinwheel/pin

Consulte lo siguiente para obtener detalles sobre la división de las ruedas y los bastidores de pasadores, y asegúrese de verificar el diagrama de entrega al realizar su pedido.

Ejemplo 1.	Ejemplo de molinete:			Ejemplo 2.	Ejemplo de portapinchos:
	En el caso de PDU30-GW-190P, se divide en 8 partes.				Para PDU30-FR-200P, número de rodillos de longitud estándar: 26P, número mínimo de rodillos: 10P
	23/190P x 2	）	Será una combinación de:		26P x 7	）	Será una combinación de:
	24/190P x 6				18P x 1

Precisión de instalación

Molinillo:

La superficie convexa del marco del molinete está mecanizada para ser concéntrica con el orificio de montaje del rodillo, de modo que pueda colocarse en la parte incrustada del dispositivo y usarse como superficie de referencia de centrado. La precisión de la parte incrustada del dispositivo debe terminarse dentro de la "Precisión de excentricidad de la parte incrustada" en la tabla a continuación.

Estante de pines:

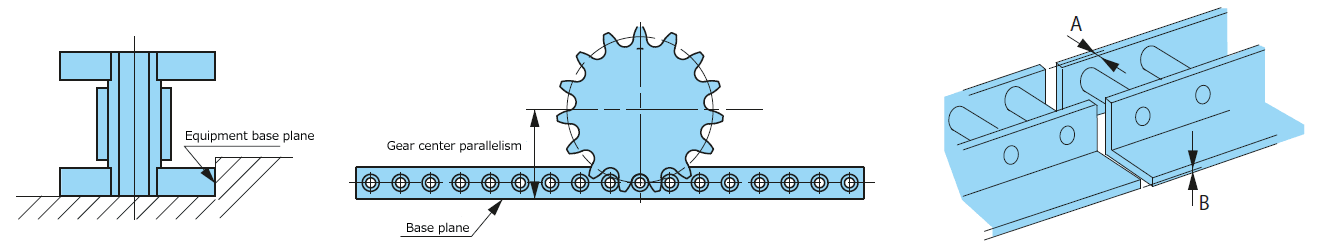

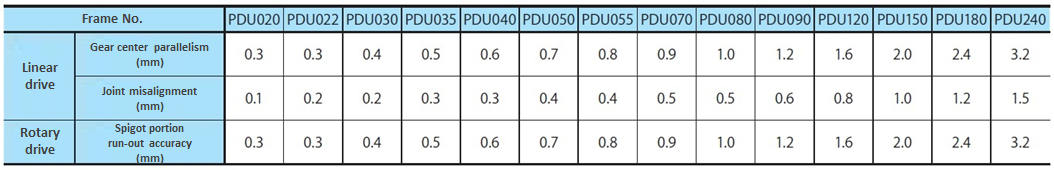

Asegúrese de que el paralelismo entre la superficie de referencia de montaje lateral del equipo del bastidor de pasadores y el centro del engranaje de pasadores sea igual o menor que el valor de "Paralelismo del centro del engranaje" en la siguiente tabla. Instale los bastidores de pasadores de manera que las desviaciones de posición mutuas A y B en las uniones entre ellos sean menores que los valores de la siguiente tabla.

Material de referencia sobre la resistencia a la corrosión de los tipos de acero inoxidable

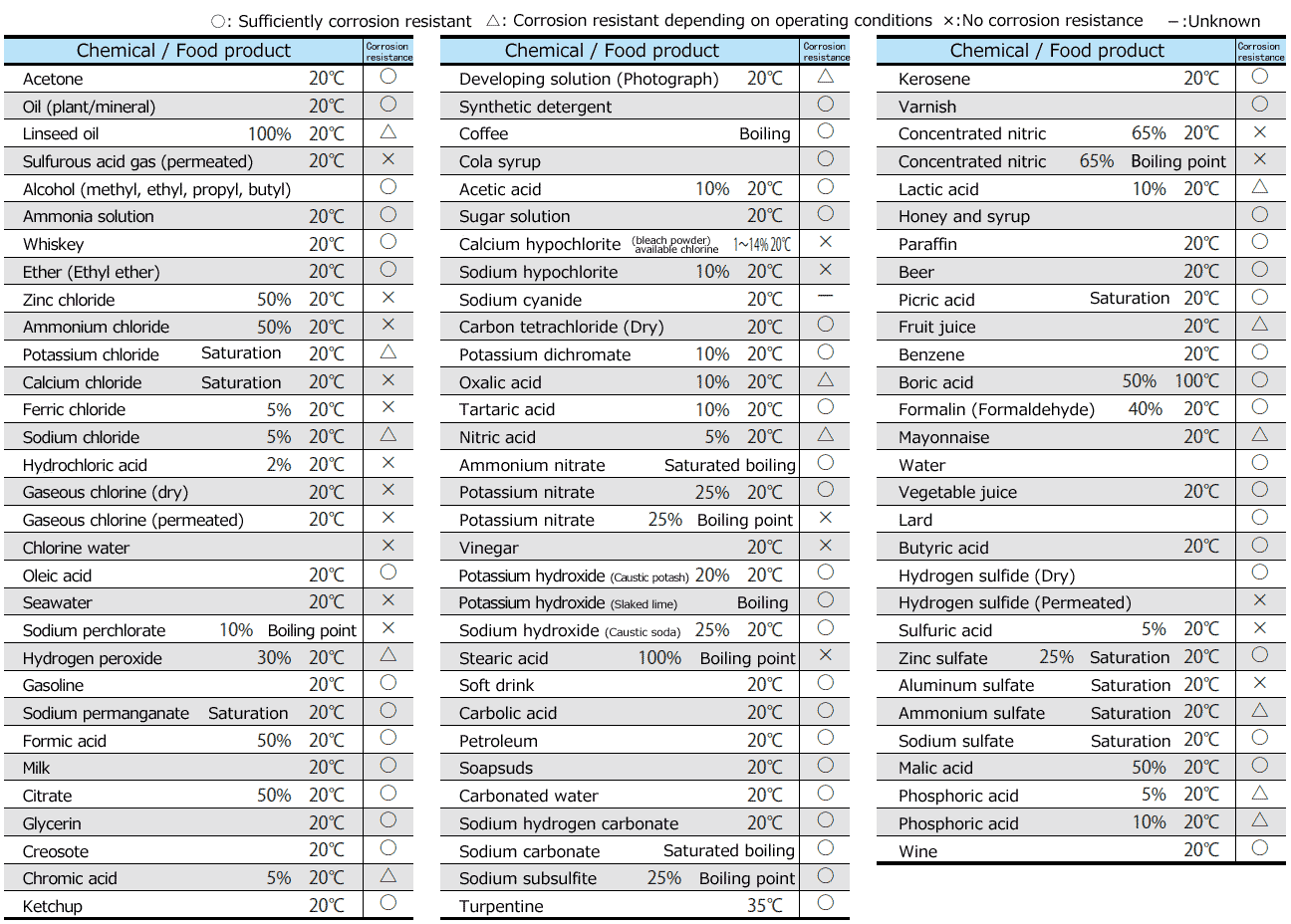

La resistencia a la corrosión varía considerablemente según las condiciones de uso, por lo que la tabla a continuación no representa el grado de garantía. Consulte la tabla a continuación y compruebe previamente la resistencia a la corrosión con muestras de prueba en condiciones reales de uso.
