Tipo básico de transportador	Mercancías transportadas
	elemento contable	Tipo de cadena	artículo a granel	Tipo de cadena

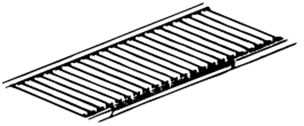

Tipo de carga de las mercancías transportadas	• Transportador de listones	RF- [BR/BF] RF-(NB) RF RF-[DBR/DBF]	• Cinta transportadora de delantal/bandeja	RF RF-(KG/KA)

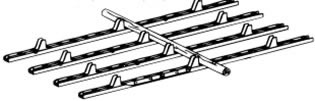

	• Cinta transportadora de empuje • Cinta transportadora de arrastre Montaña rusa	RF RF-(NB) NF RF-<SR>

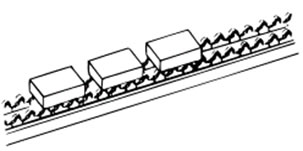

	• Transportador de flujo libre	RF-[VR] RF-<SR> RF-<TR>

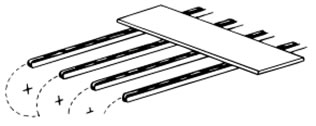

	• Transportador de cadena simple	RF NF RF-(DL)
Un tipo en el que el artículo transportado está suspendido	• Transportador de carros	RF RF-<TRO>	• Elevador de cangilones	RF B
	• Elevador de bandejas	RF NF	Elevador de cangilones para cenizas volantes	RF-(FB)
	・Máquina de estacionamiento de varios pisos	RF Cadena dedicada	• Descargador continuo tipo cangilón	Cadena especial
Un tipo que mueve los objetos transportados mediante empuje o fricción.	• Cinta transportadora de empuje	RF NF RF-(NB)	• Cinta transportadora rascadora/de vuelo	RF RF-(AM/AP) RF-(FG/FP)
	• Cinta transportadora de circulación horizontal	RF RF-(NB) RF-<GR>	• Transportador de flujo	RF NFX
			• Transportador de cadena de arrastre	WD

Al decidir el tipo de cadena, primero determinamos el método de transporte tras comprender las propiedades de los artículos transportados, y luego seleccionamos el tipo de transportador de cadena más económico para ese fin.

Las cadenas transportadoras pueden utilizarse en los tres formatos básicos que se muestran en la tabla anterior, así como en otros formatos. Consulte la página anterior para determinar el formato de cadena que mejor se adapte a su aplicación.

Puntos a tener en cuenta al decidir el formato de la cadena

El método de carga se utiliza para reducir la resistencia al rodamiento durante el transporte de mercancías. Mediante este método, se consigue un ahorro energético. Los rodillos de apoyo y los sistemas de transferencia de bobinas son ideales. - Si el material transportado es polvo o líquido, lo que acelera el desgaste de la cadena, asegúrese de que la estructura no permita que entre en contacto con la cadena. - Al transportar artículo a granel, para evitar que se dispersen, se utiliza una cinta transportadora sellada, como una cinta transportadora de flujo continuo. - Al transportar materiales altamente corrosivos o utilizar cadenas transportadoras en atmósferas corrosivas, seleccione las especificaciones de cadena adecuadas. (Véase Resistencia a la corrosión por diversos disolventes).

Consulte "Tipos de rodillos" en cadena transportadora de gran tamaño".

5.1 Transporte horizontal

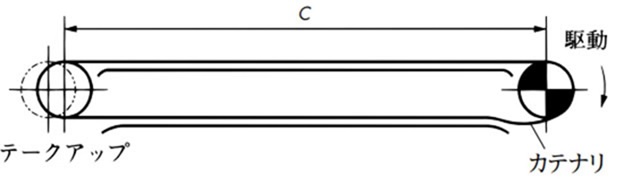

1) En el lado exterior de la rueda dentada motriz De cadena (hundimiento) Cómo hacer

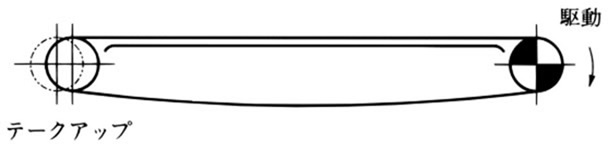

2) Método sin soporte vía de retorno

Tiene una longitud del transportador corta y puede utilizarse a bajas velocidades.

La tensión causada por la masa de la cadena en vía de retorno puede provocar vibraciones, lo que puede impedir un transporte fluido.

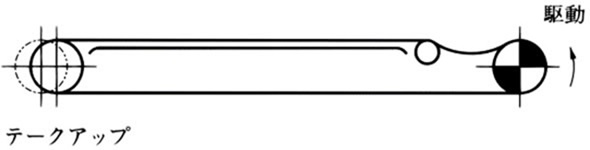

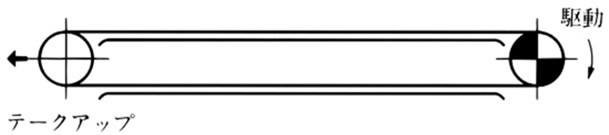

3) vía de retorno está soportado por una guía o rodillo.

La cadena entra en contacto con las guías y los rodillos y articular, lo que puede acelerar el desgaste y hacerla más susceptible a los arañazos.

Las vibraciones de la cadena también pueden tener un efecto negativo, y si longitud del transportador es larga, pueden dividirse y ser absorbidas por la catenaria.

4) vía de retorno está totalmente soportado por la guía.

Este método soporta todo el vía de retorno con rieles y acopla un tensor a la rueda motriz para absorber la holgura de la cadena. También se puede utilizar cuando hay rotación inversa.

Sin embargo, dado que la catenaria no se encuentra en el punto donde sale de la rueda dentada motriz, la cadena debe ajustarse periódicamente con un tensor para eliminar cualquier tensión.

Nota: Tenga cuidado de no tensar demasiado el tensor, ya que esto puede provocar un desgaste más rápido de la cadena.

5) Ejemplo donde vía de retorno es ascendente

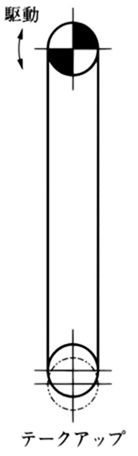

5.2 Transporte vertical

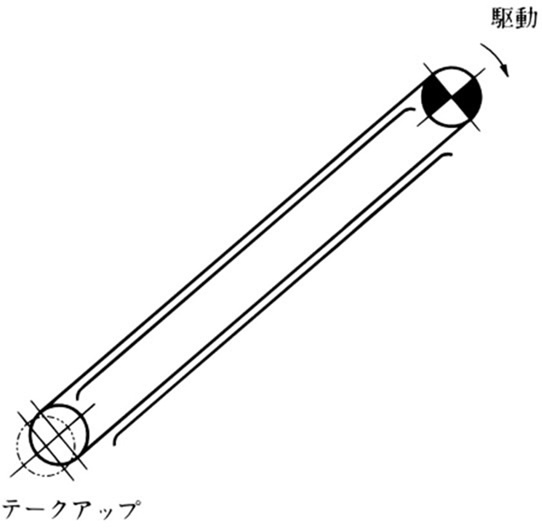

5.3 Transporte inclinado

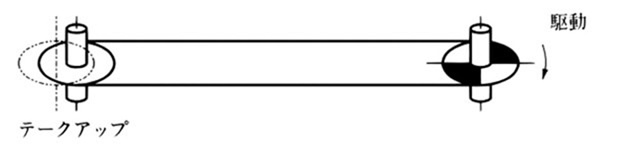

5.4 Cuando el eje es vertical

Cuando el eje es vertical, como en el caso de la circulación horizontal, se deben colocar rodillos guía en la cadena para asegurar un movimiento suave de la misma.

Las especificaciones recomendadas para la cadena se enumeran a continuación como referencia, basándose en los tipos de transportadores de cadena y las especificaciones de cadena utilizadas para transportar artículos a granel artículo a granel.

Dependiendo del artículo transportado, la situación y las propiedades pueden diferir de las que se muestran en la Tabla 1, incluso si el nombre es el mismo; por lo tanto, tenga en cuenta el rendimiento anterior y considere cuidadosamente antes de decidir el tipo de transportador y las especificaciones de la cadena.

Tabla 1. Artículos transportados y especificaciones de la cadena

• 1. La resistencia a la abrasión de los objetos transportados disminuye en el orden de grande → mediano → pequeño.
• 2. La corrosividad se indica como acidez fuerte, ácida, neutra, alcalina o fuertemente alcalina.
• 3. Al utilizar las especificaciones de belleza, consulte las especificaciones de belleza.

Mercancías transportadas			Tipos de transportadores de cadena utilizables				Cadena recomendada Código de especificación	comentarios
Nombre	Resistencia a la abrasión	Corrosivo	raspador Transportador	fluir Transportador	delantal Transportador	balde ascensor
arroz	pequeño	neutral	○	○		○	DT
cebada	pequeño	neutral	○	○		○	〃
trigo	pequeño	neutral	○	○		○	〃
soja	pequeño	neutral	○	○		○	〃
maíz	pequeño	neutral	○	○		○	〃
harina	pequeño	neutral	○	○		○	〃
almidón	pequeño	neutral	○	△		△	〃
Caña (caña de azúcar)	pequeño	neutral	○		○		DTA
Bagazo	pequeño	neutral	○				DTA
azúcar refinado	pequeño	neutral	○	○		○	SS	Nota) Véase 3.
sal de roca	pequeño	neutral	○	△		△	DT
alimento mixto	pequeño	ácido	○	△		△	〃
Ceniza de sosa	Medio	alcalino fuerte	○	△		△	〃
carburo	Medio		○	○	○	○	〃
Sal de Glauber	Medio	ácido		△			GS
Cal viva (seca)	Medio	alcalino fuerte	○	△		△	DT
Cal apagada (seca)	pequeño	alcalino fuerte	○	△		△	〃
polietileno	Medio	neutral	○	△		△	〃
polvo de PVC	Medio			△		△	MT
carbón	Medio	neutral	○	△		△	BT
carbón activado	Medio	neutral	○	△		△	DT
Sal de amonio (seca)	pequeño	neutral	○	△		△	〃
sulfato de amonio (seco)	Medio	ácido	○	△		△	〃
Urea en polvo (seca)	pequeño	neutral	○	△		△	〃
Urea en polvo (húmeda)	Medio	alcalino fuerte	○	△		△	GS
Detergente sintético	Medio	neutral	○	△		△	DT
Yeso (húmedo)	Medio	Acidez fuerte	○	○		○	GS・RT
Dolomita	Medio	alcalino	○	△	○	△	DT	Transportador de plataforma Serie DTA
Caliza (seca)	Medio	alcalino	○	△	○	△	〃	Transportador de plataforma Serie DTA
Arcilla (seca)	Medio	neutral		△		△	BT
clínker de cemento	grande	alcalino fuerte	○	△	○	△	CT
productos de cemento	Medio	alcalino fuerte		○		○	CT
Virutas de madera (secas)	pequeño	alcalino	○	△			DT
serrín (seco)	pequeño	alcalino	○	△			DT
carbón	Medio	ácido	○		○		CT
Coque	grande	neutral			○	△	BT
alúmina	Medio	alcalino fuerte		△		△	CT
Arena de fundición	grande	neutral	○		△		BT
escala	Medio	neutral	○	△		△	BT
polvo de cocaína	grande	neutral		△			BT
Polvo de cal (húmedo)	Medio	ácido		△			BT
polvo de clínker	grande	alcalino fuerte		△			BT
desperdicio de alimentos	Medio		△		○		RT
cenizas de la incineración de residuos municipales (temperatura normal/seco)	pequeño	alcalino	○				DTA
cenizas de la incineración de residuos municipales (incluida el agua)	pequeño	alcalino	○				RT
