datos técnicos Selección de cajas reductoras para biselado a inglete
Ejemplo de selección Caja de cambios de inglete
Ejemplo de selección 1
Selección general
Diseño de uso
Condiciones de funcionamiento
- · Un motor de uso general (15kW x 4P x 60Hz) está conectado directamente al motor a través de un acoplamiento y entrada desde el eje lateral.
- - Se ha instalado una rueda dentada PCD de 100 mm en el lado del eje transversal.
- - La transmisión de carga kW se opera a 10 kW.
- El tiempo de funcionamiento es de 10 horas al día con cierta carga de impacto. Funcionamiento intermitente con 12 arranques y paradas por hora.
- ・La relación de velocidad es 1:1.
atmósfera de uso
- En interiores, siempre a 30 °C, en atmósfera normal (sin polvo, etc.).
opción
- ・Ninguno en particular (se utilizarán productos estándar)
(1) Determinación del Factor de servicio
En las condiciones de operación (carga con algún impacto, 10 horas/día, arranque/parada 12 veces/hora), Factor de servicio es de 1,50 según la Tabla 1.
(2) Determinación de kW de diseño
kW de diseño = 10kW (transmisión de carga kW) x 1,50 (Factor de servicio) = 15kW Por lo tanto, kW de diseño es 15kW.
(3) Decidir el tamaño
El tamaño que satisface kW de diseño = 15 kW y la velocidad de rotación de entrada de 1750 r/min se selecciona de tabla de ratio de kW como ED6M.
(4) Comprobar la carga radial
(Se aplica una carga radial al centro del eje transversal)
De la Tabla 2, para la transmisión por cadena, el coeficiente OHL f = 1,0, y dado que la carga radial se aplica al centro del eje, el coeficiente de posición de actuación Lf = 1.
A partir de la fórmula de confirmación de carga radial y las condiciones de uso,
La carga radial admisible en el eje transversal ED6M es 2303N > 1637N, por lo que se puede utilizar dentro del valor admisible.
(5) Decidir el número de modelo
El número de modelo se determina en función de la disposición del eje, la relación de rotación y el estilo de montaje de la configuración en uso.
Se puede seleccionar ED6M-1-RY. *Por favor, compruebe el sentido de giro.
Ejemplo de selección 2
Transmisión por eje de transmisión

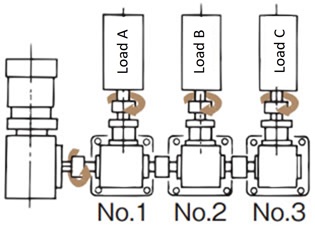

Diseño de uso
Condiciones de funcionamiento
- Las cargas A, B y C están todas cargadas uniformemente a 245 N·m y se utilizan durante 8 horas al día.
- - La velocidad de rotación de entrada es de 300 r/min y todas las relaciones de reducción son 1:1.
atmósfera de uso
- En interiores, siempre a 30 °C, en atmósfera normal (sin polvo, etc.).
opción
- ・Ninguno en particular (se pueden utilizar productos estándar)
*Notas a tener en cuenta al seleccionar un accionamiento de eje de transmisión
En el caso de una transmisión por eje transversal, la carga sobre los engranajes y la carga sobre el eje transversal son diferentes, por lo que deben seleccionarse por separado.
Consulte únicamente la capacidad de transmisión torsional admisible del eje transversal (par admisible del eje transversal).
(1) Determinación del Factor de servicio
De la Tabla 1, en las condiciones de funcionamiento (carga uniforme, 8 horas/día), Factor de servicio = 1,0.
(2) Selección de cada Caja de cambios de inglete
1. Caja de cambios de inglete n.° 1
- El engranaje opera solo con la carga A. → Se requiere una capacidad de transmisión de 245 N·m × 1,0 = 245 N·m o más.
- El eje transversal acciona las cargas A, B y C. → Se requiere un par de torsión en el eje transversal de al menos (245 N·m + 245 N·m + 245 N·m) × 1,0 = 735 N·m.
Por lo tanto, se selecciona ED10M en función de tabla de ratio de kW (ver página del producto) y el par admisible del eje transversal.
[Capacidad de transmisión ED10M 513 N·m > 245 N·m, par admisible del eje transversal 891 N·m > 735 N·m]
2. Caja de cambios de inglete n.° 2
- ・El engranaje funciona solo con carga B. → Se requiere una capacidad de transmisión de 245 N・m x 1,0 = 245 N・m o más.
- El eje transversal acciona las cargas B y C. → Se requiere un par de torsión en el eje transversal de al menos (245 N·m + 245 N·m) × 1,0 = 490 N·m.
Por lo tanto, se selecciona ED8M en función de tabla de ratio de kW (ver página del producto) y el par admisible del eje transversal.
[Capacidad de transmisión ED8M 331 N·m > 245 N·m, par admisible del eje transversal 627 N·m > 490 N·m]
3. Caja de cambios de inglete n.° 3
- - Tanto el engranaje como el eje transversal funcionan únicamente con la carga C. → Se requiere una capacidad de transmisión y un par de torsión del eje transversal de 245 N·m x 1,0 = 245 N·m o más.
Por lo tanto, se selecciona ED8M en función de tabla de ratio de kW (ver página del producto) y el par admisible del eje transversal.
[Capacidad de transmisión ED8M 331 N·m > 245 N·m, par admisible del eje transversal 627 N·m > 245 N·m]
(3) Decidir el formato
El número de modelo se determina en función de la disposición del eje, la relación de rotación y el estilo de montaje de la configuración en uso.
N.° 1 ED10M-1-LR-OY
N.° 2 ED8M-1-LR-OY
Se puede seleccionar el No.3 ED8M-1-ROY.
*Por favor, compruebe el sentido de giro.
