datos técnicos motor CC sin escobillas
Esta sección describe el manejo general de los controladores motor hipoide motor CC sin escobillas.
Para obtener más detalles, consulte manuales de instrucciones adjunto al producto.
Instalación
1. Instrucciones de instalación
- - No existen restricciones en cuanto a la dirección de instalación. Puede instalarse en cualquier dirección: horizontal, vertical o en ángulo.
Instalación
1. Tipo de montaje frontal
- - Al instalarlo en el cuerpo de la máquina, utilice las pestañas de la carcasa.
- Al conectar con un acoplamiento, asegúrese de centrar correctamente el eje. La excentricidad del eje acortará la vida útil de los cojinetes, los engranajes y el propio eje, además de provocar ruido y vibraciones.
- - Centre la cadena o correa con precisión y ajuste la tensión de manera que la carga en el eje de salida no exceda el valor especificado.
- - Al realizar la conexión, tenga cuidado de no golpear con demasiada fuerza el eje de salida, el acoplamiento, la polea o el piñón, ya que esto podría dañar el cojinete del eje de salida.
2. Tipo de eje hueco
2-1. Montaje en el eje motriz
- ・La tolerancia del diámetro interior del eje hueco se fabrica según JIS H8. El eje accionado normalmente debe tener un acabado de h7, pero en casos de grandes impactos o cargas radiales, utilice un ajuste ligeramente más ajustado de alrededor js6 o k6.
- - Al instalarlo en el eje conducido, aplique grasa de disulfuro de molibdeno a la superficie del eje conducido y al diámetro interior del eje de salida hueco antes de insertarlo.

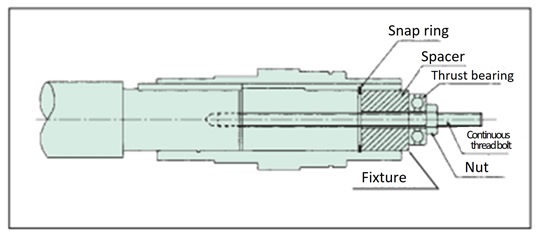

- - Si fabrica y utiliza una plantilla como la que se muestra a la derecha, podrá insertarlo sin problemas.
2-2. Fijación al eje motriz

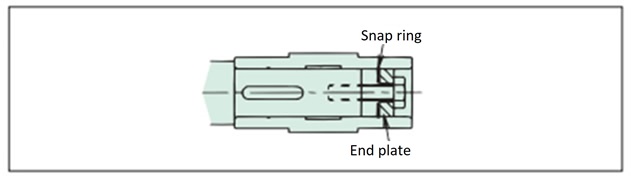

A. Cuando hay un escalón en el eje motriz.
Fabrique una placa de extremo como se muestra en el diagrama a continuación y fije el eje de salida hueco y el eje accionado en su lugar.

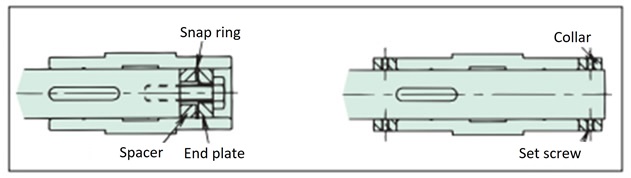

B. Ejemplo cuando no hay escalón en el eje motriz.
Existen dos métodos de reparación:
2-3. Tope de rotación del brazo de torsión
Fije el brazo de torsión al lado de la máquina accionada del motor hipoide motor CC sin escobillas utilizando un perno de cabeza hexagonal.

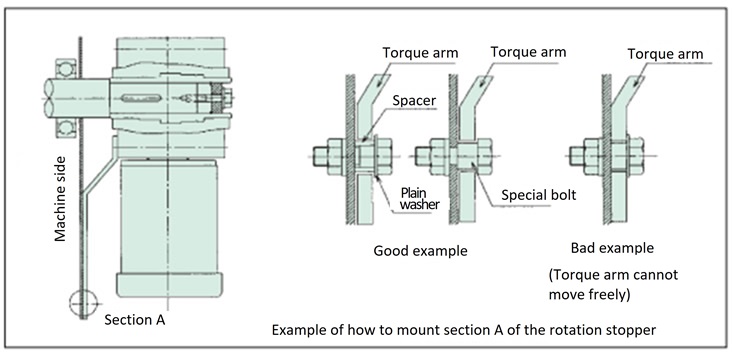

En la sección antirrotación del brazo de torsión, permita cierta libertad de movimiento entre motor CC sin escobillas motor hipoide sin escobillas de CC y el eje accionado, y nunca fije el brazo de torsión con un perno antirrotación.
La falta de libertad puede causar daños a los cojinetes dentro del reductor. Si la frecuencia de arranque es alta o si hay operaciones repetidas de avance y retroceso, la instalación de un casquillo de goma entre el brazo de torsión y el perno antirrotación (o espaciador) reducirá el impacto.
2-4. Extracción del eje motriz
- - Retire el eje conducido del eje de salida hueco para que no se aplique ninguna fuerza excesiva entre la carcasa y el eje de salida hueco.

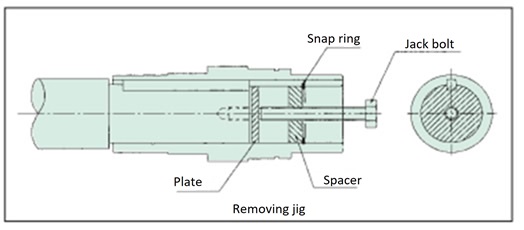

- - Si fabrica y utiliza una plantilla como la que se muestra a la derecha, la extracción será sencilla.
