Esta sección describe el manejo general de Motorreductor, motor hipoide y Motor Croise.
Para obtener más detalles, consulte manuales de instrucciones adjunto al producto.
Diseño del brazo de torsión
Cuando utilice un brazo de torsión estándar o diseñe y fabrique su propio brazo de torsión, compruebe la resistencia de cada elemento de la siguiente manera:
1. Compruebe el brazo de torsión y los pernos de fijación.
Comprobar utilizando la fuerza de reacción del brazo de torsión R.
R = T + W × G C
2. Selección de rodamientos

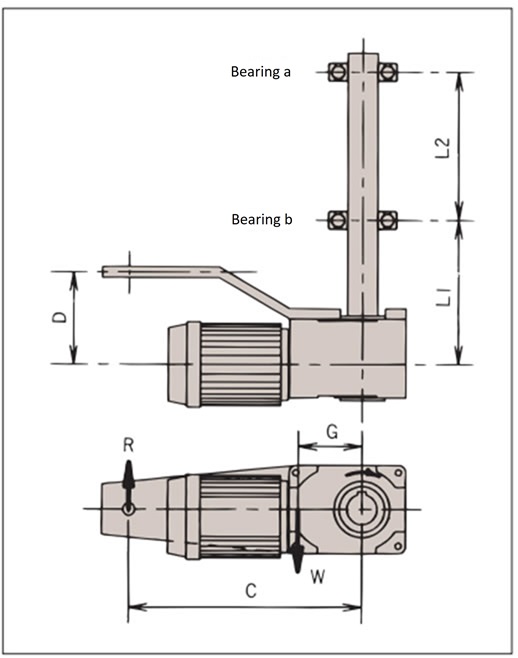

Compruebe las fuerzas de reacción de los cojinetes A y B.
A (rodamiento a) = L1 × (R - W) - D × R L2
B(columna b) = (L1 + L2) × (R - W) - D × R L2
- T: Par de salida N·m{kgf·m}
- W: Peso del reductor kg{kgf}
- R: Fuerza de reacción del brazo de torsión kg {kgf}
- G: Distancia entre el centro del eje motriz y el centro de gravedad del reductor (m)
- C: Distancia entre el centro del eje motriz y el tope antirrotación (m)
- D: Distancia entre el centro del reductor y el tope antirrotación (m)
- L1: Distancia m entre el centro del reductor y el cojinete b
- L2: Distancia entre el cojinete a y el cojinete b (m)
*El par de salida es positivo (+) cuando se gira en la dirección que se muestra a la izquierda, y negativo (-) cuando se gira en la dirección opuesta.
Dimensiones al utilizar el brazo de torsión opcional (valores aproximados)
| Número de modelo | G |
|---|---|
| HMTA010-30H5～35H1200 HMTA020-30H5～200 HMTA020-45H600～1200 HMTA040-55H600～1200 |
0.10m |
| HMTA020-35H300～480 HMTA040-30H5～35H200 HMTR221-45H5～55H120 |
0.12m |
| HMTR075-35H5～55H480 HMTR151-55H100～200 |
0.13m |
| HMTA040-45H300～480 HMTR151-45H5～80 HMTR370-55H5～60FI |
0.15m |
| HMTR550-55H5～40FI | 0.26m |
