datos técnicos Reductor reductor de tornillo sin fin Selección TERUS
Si desea consultar los procedimientos de selección y los puntos importantes, continúe a continuación.
Si desea acotar o seleccionar provisionalmente una serie de productos,
Por favor, haga clic aquí.
Si ya se han definido sus condiciones de uso y desea una selección detallada,
Por favor, haga clic aquí.
Procedimiento de selección
Para las series TERUS EWJGM, EWGM(R), SWJGM, SWGM(R) y TDGM(R), seleccione utilizando el siguiente procedimiento.
Las condiciones requeridas para la selección incluyen la capacidad del motor, el par de carga, la velocidad de rotación de entrada, la relación de reducción, las características de la carga, el tiempo de uso y la frecuencia de arranque y parada.
1. Especificación: Elija el tipo A, B, C o X.
Por favor, seleccione las especificaciones que mejor se adapten al uso previsto.
- Tipo A: Especificaciones estándar
Combinación altamente versátil, altamente eficiente y orientada a resultados - Tipo B: Autoblocante
...Una combinación que enfatiza las propiedades de autobloqueo en reposo, adecuada para dispositivos de elevación, máquinas inversoras, etc. - Tipo C: Especificación Eco
...Combinación que prioriza la resistencia del engranaje y tiene en cuenta las cargas de impacto de trituradores de basura, trituradoras, etc. - Tipo X: Combinación especial
Los tamaños del motorreductor y del tornillo sin fin, así como las relaciones de velocidad, se pueden combinar libremente. (Consúltenos por separado).
2. Determinación Factor de servicio
El par admisible del eje de salida y la potencia del motor en kW (kW) indicados en la tabla de características corresponden a valores con Factor de servicio (fs) de 1.0. Seleccione Factor de servicio (fs) según las características de la carga, el tiempo de funcionamiento y la frecuencia de arranque, y utilice el mayor de los dos como factor de corrección.
Para conocer el tipo de carga, consulte la tabla de clasificación de cargas por máquina. Si el nombre de la máquina no aparece en la lista, seleccione una similar o póngase en contacto con nosotros.
Tabla 1: Tabla Factor de servicio (Sf)
| Cargar la naturaleza | Tiempo de uso (por día) | |||
|---|---|---|---|---|
| 0.5 | 2 | 10 | 24 | |
| U: Carga uniforme | 1.00 (1.00) | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) |
| M: Carga con cierto impacto | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) |
| H: Carga con gran impacto | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) | 1.75 (2.00) |
Nota)
- (1) Si el número de arranques es 10 o más por hora, utilice el número entre paréntesis.
- (2) La tabla Factor de servicio anterior es una guía general. Determine el coeficiente según las condiciones de uso.
3. Determinación del par de corrección
El par de carga requerido o el kW del motor requerido se multiplica por el coeficiente de corrección para determinar el par de corrección utilizando la fórmula 1.
Par de corrección = Par de carga × Coeficiente de corrección (Ecuación 1)
kW de diseño = Potencia del motor kW x Coeficiente de corrección (Ecuación 1)
4. Determinación del coeficiente de reducción
La relación de reducción se determina a partir de la velocidad de rotación de entrada que se va a utilizar y la velocidad de rotación de salida requerida.
Nota: La relación de reducción indicada en el número de modelo de la serie TERUS es la relación de reducción nominal. Compruebe la relación de reducción real.
5. Determinación tentativa del tamaño y del número de modelo
Seleccione provisionalmente el tamaño y el número de modelo que satisfaga kW de diseño o el par de corrección del par admisible del eje de salida en la tabla de características para cada tipo.
6. Comprobar la carga del eje
Utilice la fórmula 2 para comprobar si la carga radial generada en el eje se encuentra dentro de la carga radial admisible para cada serie.
Carga radial admisible ≧ T × f × Lf R ......(Fórmula 2)
- T: Par de corrección
- f: coeficiente OHL
- Lf: Factor de posición de acción
- R: Radio de paso de ruedas dentadas, poleas, etc.
Coeficiente OHL (f)
| cadena | 1.00 |
|---|---|
| engranaje | 1.25 |
| Correa dentada | 1.25 |
tipo de eje de salida sólido
Factor de posición de acción (Lf)
Comprobación de la carga axial
Si se genera una carga axial en el eje de salida, compruebe que se encuentra dentro de la carga axial admisible para cada serie.
Carga alterna
Si se aplica una carga alterna a un eje de salida hueco TDGM (incluido Power-Lock), se debe comprobar la resistencia de las roscas de la caja de montaje, etc.
Por favor, compruebe la carga aplicada y póngase en contacto con nosotros.
tipo de eje de salida hueco

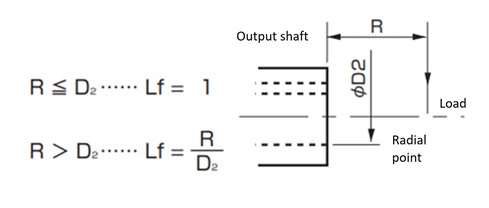

Factor de posición de acción (Lf)
7. Decidir el tamaño y el número de modelo
Si la carga del eje no es satisfactoria, considere aumentar el tamaño y vuelva a verificar la carga del eje antes de seleccionar el número de modelo final.
