Selección de la serie EPR de acoplamientos rígidos de potencia
Par de apriete del bloqueo cónico y par de transmisión
| Número de modelo | EPR50 | EPR58 | EPR68 | EPR78 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Perno de presión | M6 | M6 | M6 | M6 | |||||
| Par de apriete N・m{kgf・m} |
16.7{1.7} | 16.7{1.7} | 16.7{1.7} | 16.7{1.7} | |||||
| Diámetro del orificio del eje | 16 | 90{9.2} | - | - | - | ||||
| 17 | 98{10.0} | - | - | - | |||||
| 18 | 106{10.8} | 78 {8.0} | - | - | |||||
| 19 | 115{11.7} | 94{9.6} | - | - | |||||
| 20 | 123{12.5} | 110{11.2} | - | - | |||||
| 22 | 139{14.2} | 141{14.4} | 144{14.7} | - | |||||
| 24 | - | 172{17.6} | 191{19.5} | - | |||||
| 25 | - | 188{19.2} | 216{22.0} | - | |||||
| 28 | - | - | 287{29.3} | - | |||||
| 30 | - | - | 334{34.1} | 176{18.0} | |||||
| 32 | - | - | 382{39.0} | 212{21.6} | |||||
| 35 | - | - | 454{46.3} | 264{26.9} | |||||
| 36 | - | - | - | 281{28.7} | |||||
| 38 | - | - | - | 316{32.2} | |||||
| 40 | - | - | - | 351{35.8} | |||||
| 42 | - | - | - | 385{39.3} | |||||
| 45 | - | - | - | 437{44.6} | |||||
| 48 | - | - | - | 489{49.9} | |||||
*Los números en negrita indican los diámetros de los orificios del eje estándar. Para ver combinaciones de diámetros de orificios de eje, consulte aquí.
Selección
Capacidad de par
Calcule el par máximo (Tmax) multiplicando el par máximo (T'max) del servomotor que utilizará por el Factor de servicio de carga para arrancar y detener.
Compruebe el par de transmisión del bloqueo cónico.
- Tmax = T'max × Factor de servicio (FE)
- Tmax: Par máximo aplicado al acoplamiento N·m{kgf·m}
- T'max: Par máximo del servomotor N·m{kgf·m}
| Tipo de carga | Carga uniforme | Carga moderadamente fluctuante | Carga extremadamente fluctuante |
|---|---|---|---|
| Factor de servicio (FE) | 1.2 | 1.4 | 1.5 |

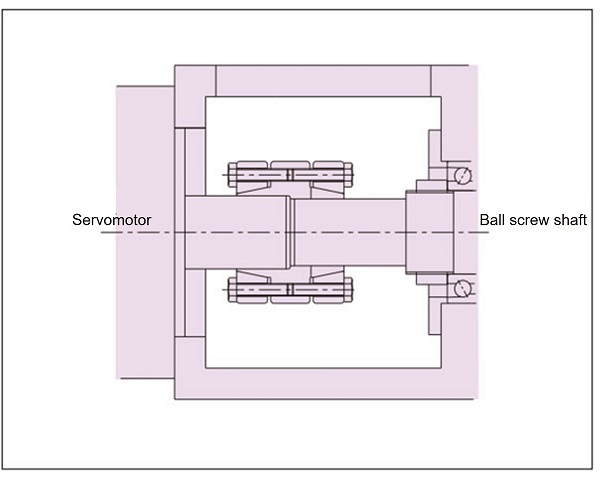

Ejemplo de instalación
