datos técnicos Selección y procedimiento Power-Lock
Si desea consultar los procedimientos de selección y los puntos importantes, continúe a continuación.
Si desea acotar o seleccionar provisionalmente una serie de productos,
Por favor, haga clic aquí.
Si ya se han definido sus condiciones de uso y desea una selección detallada,
Por favor, haga clic aquí.
Selección de la serie ML
1. Compruebe el par máximo y la carga axial.
El par máximo y la carga de empuje se calculan teniendo en Factor de servicio la capacidad de transmisión.
*Al conectar un servomotor o un motor paso a paso, utilice el par máximo (par pico) de cada uno como el par máximo generado (Tmax).
| Unidades del SI |
|---|
|
Tmax = 9550 × H n ・f Tmax = Par máximo (N·m)
|
| Unidades de gravedad |
|---|
|
Tmax = 974 × H n ・f Tmax = Par máximo (kgf·m)
|
Pmax = Pax・f
- Pmax: Carga de empuje máxima kN{kgf}
- Pax: Carga de empuje kN{kgf}
- f: Factor de servicio
f: Factor de servicio
| Condición de carga | Factor de servicio | |
|---|---|---|
| Carga suave sin impactos | Pequeña inercia | 1.5～2.5 |
| Carga de choque ligera | Medio de inercia | 2.0～4.0 |
| Cargas de alto impacto | Gran inercia | 3.0～5.0 |
Cuando solo se aplica el par de torsión
Compare el Tmax obtenido anteriormente con el par de transmisión del catálogo Mt.
Mt ≧ Tmax → Se puede utilizar.
Mt < Tmax → Considere aumentar el número de modelo o utilizar varias unidades.
Cuando se aplican simultáneamente par y carga axial
Se calcula la carga combinada M R y se compara con el par transmitido M t.
MR = Tmax2 + (Pmax × d 2 )2
- Tmax: Par máximo N·m{kgf·m}
- Pmax: Carga de empuje máxima N{kgf}
- d: Diámetro del eje m
Compare el M R calculado anteriormente con el par de transmisión del catálogo Mt.
M t ≧ M R → Se puede utilizar.
M t < M R → Considere aumentar el número de modelo o usar varias unidades.
*Esta serie puede utilizarse con varias unidades. Al utilizar varias unidades, multiplique Mt por el multiplicador que se muestra en la tabla siguiente para determinar el par de transmisión.
| Número utilizado | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| aumento | 1 | 1.2 | No es posible | No es posible |

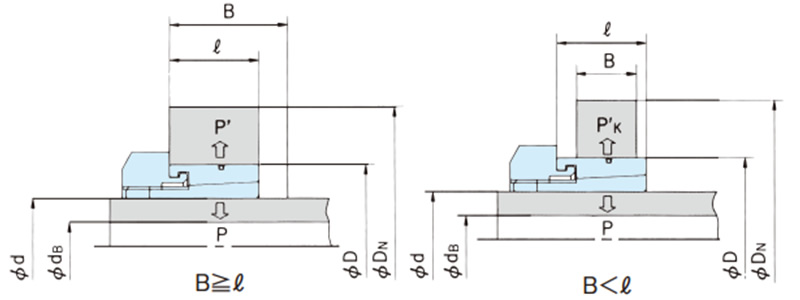

2. Consideración del eje y del saliente
(1) Consideración de la resistencia del material
El eje y el casquillo deben estar hechos de un material con una resistencia que cumpla con la siguiente fórmula.
σ0.2S ≧ 1.4 × P
σ0.2B ≧ 1.4 × P' (cuando B ≧ ℓ)
σ0.2B ≧ 1.4 × P' K (cuando B < ℓ)
Cuando B < ℓ, calcule la presión superficial P' K utilizando la siguiente fórmula.
P'K = P'・ ℓ B
- P: Presión lateral del eje MPa{kgf/mm 2}
- P', P'k: presión lateral del jefe MPa{kgf/mm 2}
- σ 0.2S: Límite elástico del material del eje utilizado MPa{kgf/mm 2}
- σ 0.2B: Límite elástico del material del saliente utilizado MPa {kgf/mm 2}
Consulte la tabla de resistencia de materiales de acero, que muestra los valores del límite elástico de materiales de acero representativos.
(2) Consideración del diámetro exterior del cubo
Una vez que haya determinado el tamaño Power-Lock, el material del casquillo y la presión lateral del casquillo, busque el diámetro exterior del cubo D N en la página especificaciones principales de la serie ML.
D N ≦ Valor de diseño del diámetro del saliente
Si realiza cálculos, utilice la siguiente fórmula para hallar el valor de D N.
D N ≧ D σ0.2B + K 3 ・P' σ0.2B- K 3 ・P' (cuando B ≧ ℓ)
D N ≧ D σ0.2B + K 3 ・P' K σ0.2B- K 3 ・P' K (cuando B < ℓ)
- D N: diámetro exterior del cubo mm
- D: diámetro del cubo (mm)
- σ 0.2B: Límite elástico del material del saliente MPa tensión {kgf/mm 2}
- P', P' K: presión lateral del jefe MPa {kgf/mm 2}

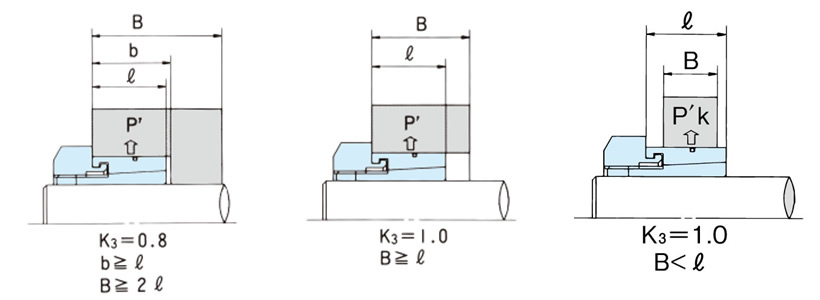

- K3: Coeficiente basado en la forma del saliente (ver diagrama a continuación)
(3) Consideración del diámetro interior del eje hueco
Cuando utilice un eje hueco, calcule el diámetro interior del eje hueco utilizando la siguiente fórmula.
dB ≦ d σ0.2S - 2 × P σ0.2S
- d B: Diámetro interior máximo admisible del eje hueco (mm)
- d: Diámetro del eje (mm)
- σ0.2S: Límite elástico del material del eje MPa{kgf/mm 2}
- P: Presión lateral del eje MPa{kgf/mm 2}
3. Carga radial
Cuando una gran carga actúa sobre Power-Lock ML como una carga radial Pr, como en una transmisión por correa, calcule las presiones superficiales Prad y P'rad (P'krad) en los lados del eje y del cubo causadas por la carga radial Pr utilizando la siguiente fórmula. Se considera aceptable que Prad y P'rad (P'krad) sean el 25 % o menos de P y P', respectivamente.
Prad = 1.3 × Pr d × ℓ ≦ 1 4 × P
P'rad = 1,3 × Pr D × ℓ ≦ 1 4 × P' (cuando B ≧ L 1)
P'krad = 1,3 × Pr D × ℓ ≦ 1 4 × P'k (cuando B < L 1)
- Pr: Carga radial N{kgf}
- ℓ: Ancho de la superficie de contacto entre el saliente y el anillo exterior (mm)
- B: Ancho del saliente (mm)
- d: Diámetro del eje (mm)
- D: diámetro del cubo (mm)
- P: Presión lateral del eje MPa{kgf/mm 2}
- P', P'k: presión lateral del jefe MPa{kgf/mm 2}
Para calcular diámetro exterior requerido del cubo o el diámetro interior requerido dB del eje hueco cuando se aplica dicha carga radial, sume Prad y P'rad a P y P' (P'k) respectivamente.
